高性能射頻無線電處理平臺 Zynq UltraScale+ RFSoC FPGA 開發板 XCZU47DR 雷達通信
采用 Zynq UltraScale+ RFSoC Gen3 系列 XCZU47DR FPGA 芯片，集成射頻直接采樣數據轉換器、FPGA 邏輯、完整的 ARM 處理器子系統和高速收發器。
支持 8 路 14bit RF-ADC，最大采樣率可達 5GSPS，8 路 14bit RF-DAC，最高采樣率可達 9.85GSPS，射頻輸入輸出頻率響應全面支持 6GHz 以下頻段。
提供綜合 RF 信號鏈，最大化輸入/輸出通道密度，高寬帶、異構處理能力和低功耗。
滿足大規模 MIMO 無線電、5G 基帶、固定無線接入、有線電視接入、測試測量、衛星通信、相控陣?yán)走_(dá)/數字陣?yán)走_(dá)，以及其它高性能 RF 應用需求。
PS 端 DDR4
PL 端 DDR4
QSPI FLASH
8 個 GTY
8 個 14bit ADC
8 個 14bit DAC

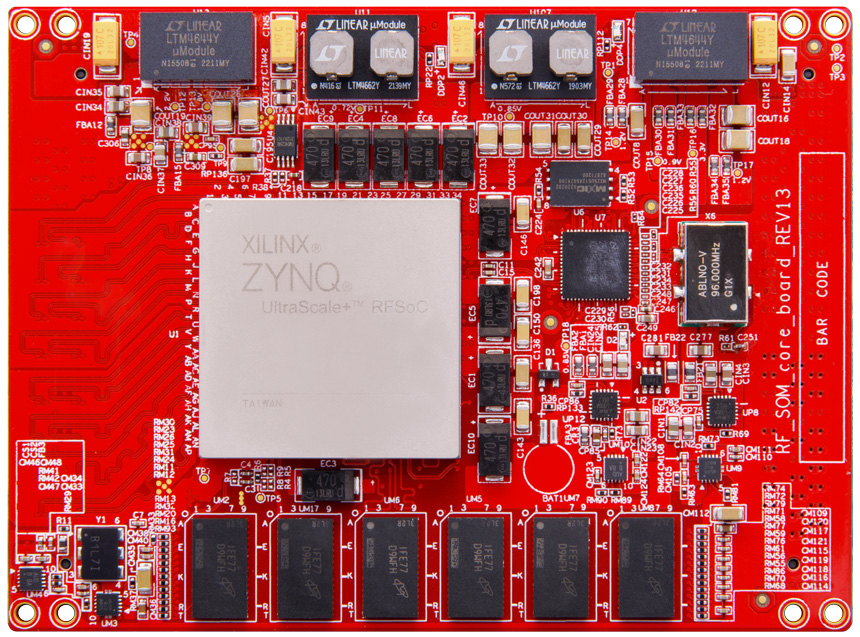

核心板
ACRF47
FPGA 型號
XCZU47DR-2FFVE1156I
內核 CPU
Quad-core ARM Cortex-A53
Dual-core ARM Cortex-R5F
內存
PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 2GB，32bit，2400Mbps
14 bit 5.0GSPS RF-ADC
8
14 bit 9.85GSPS RF-DAC
8
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY / GTR
PL 端 GTY 8 個/PS 端 GTR 4 個
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272
PCIe Gen4 x8
1
DDR4
PS 端 4 片 1GB DDR4 共 4GB，64bit，數據速率 2400Mbps
PL 端 2 片 1GB DDR4 共 2GB，32bit，數據速率 2400Mbps
QSPI Flash
2 片 64MB 共 128MB QSPI FLash 芯片, 可用作 FPGA 用戶數據的儲存
M.2 接口
1 路標準 NVME M.2 接口，接 M.2 SSD 固態硬盤（需要用戶購買）
光纖接口
1 路 QSF28 光纖接口，1 路 SFP28 光纖接口
USB3.0 接口
1 路 USB3.0 接口，用于連接外部的 USB 外設
千兆以太網接口
1 路千兆以太網接口，和電腦或其它網絡設備進行以太網數據交換
JTAG&UART 接口
Type-C 標準的 JTAG&UART 接口，用于 FPGA 程序的下載和調試
EEPROM
1 片 IIC 接口的 EEPROM AT24CM01
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
RTC 實時時鐘
1 路內置的 RTC 實時時鐘
LED 燈
4 個用戶 LED 燈
按鍵
1 個復位按鍵
擴展 IO
2 路 x8 的 PL 端擴展 IO，1 路 x10 的 PS 端擴展 IO
輸入電壓
+12V 電壓輸入
Zynq UltraScale+ RFSoC 異構計算架構，包括完整的 ARM 處理子系統、FPGA 架構，以及 RF 信號鏈中的完整模數可編程性
主要特性:
1. ZU47DR 射頻片上系統 (RFSoC) 的一體化器件
2.具有內置數字上下變頻和插值抽取功能
3.支持 8 路14bit 發送，8 路 14bit 接收
4.支持 1MHz~6GHz 頻點
5.支持 1x~40x 的插值/抽取系數
發射 EVM：典型頻段下，EVM 優于 1%
平坦度：1GHz 帶寬下輸出平坦度
相位噪聲

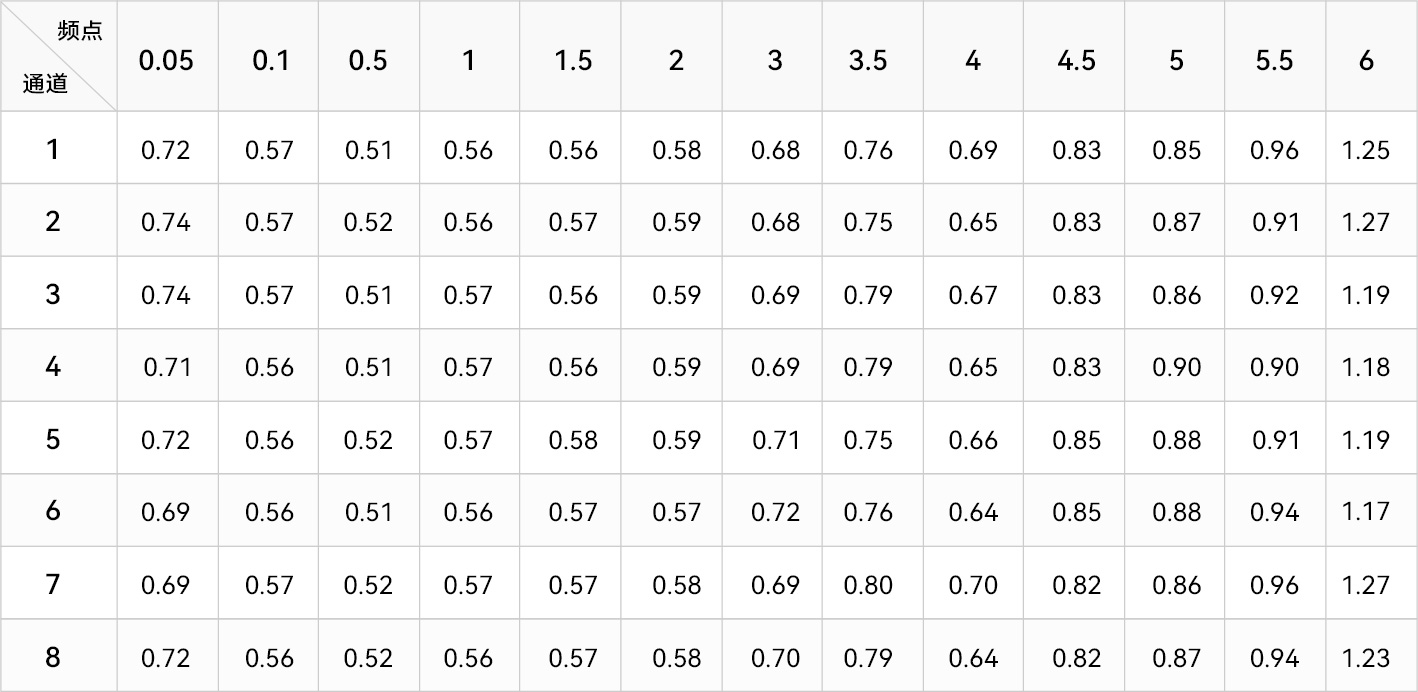

8 個通道的發射 5GNR 測試結果如下表所示，5GNR 單位：%rms，頻點單位：GHZ

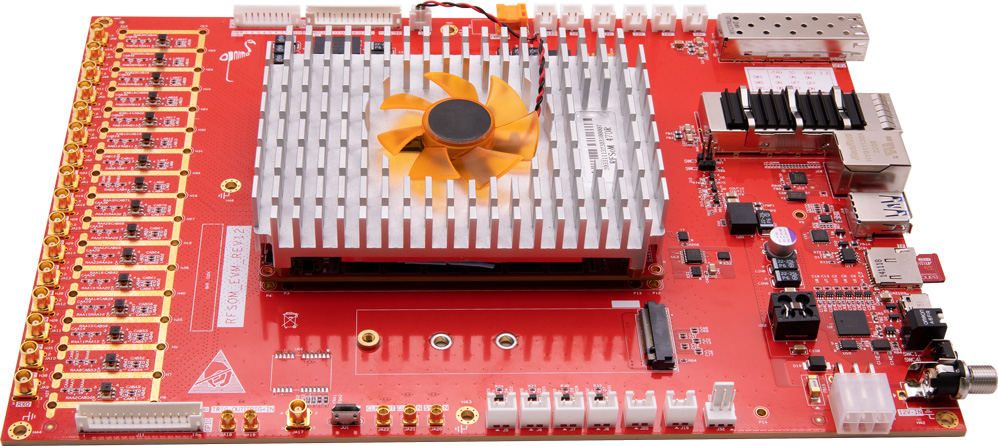

FPGA 開發板
1 塊
散熱風扇
1 個
USB 轉 Type-c 線
1 根
12V 電源
1 個
TF 卡
1 個
1 個
尺寸大小
核心板 115mmx 85mm，擴展板 254mmx 180.34mm
疊層數量
核心板 14 層 PCB 板設計，擴展板12 層 PCB 板設計，預留獨立電源層和 GND 層
核心板結構尺寸圖
擴展板結構尺寸圖
通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對 Massive MIMO 部署至關重要。
Zynq UltraScale+ RFSoC 可幫助有線電視接入多服務運營商 (MSO) 通過遠程 PHY 節點將 PHY層處理移至離家更近的地方，從而可提高網絡容量。
作為面向可擴展、多功能、相控陣?yán)走_(dá)的單芯片 TRX 解決方案，Zynq UltraScale+ RFSoC 能夠在預警場景下實現低時延收發，獲得最佳響應時間。
設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器。
設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器。
