XCZU7EV
產品型號
Z7-P V2.0產地
上海EAN碼
6971390278888價格
￥11999.00
Xilinx Zynq UltraScale+ MPSoC AI SFP+ 10G光纖 FPGA開發板 ZU15EG XCZU15EG AXU15EGB
Xilinx Zynq UltraScale+ MPSoC AI FPGA 開發板 XCZU2CG AXU2CGB-E
軟件無線電射頻 Zynq UltraScale+ RFSoC FPGA開發板 XCZU47DR 雷達通信
ALINX黑金 AMD/Xilinx Zynq UltraScale+ MPSoC AI FPGA開發板 ZU3EG XCZU3EG AXU3EGB
軟件無線電射頻 Zynq UltraScale+ RFSoC FPGA開發板 XCZU47DR 雷達通信
滿足網絡通信、高速數據交換存儲、工業控制、深度學習、AI 智能、云計算、4K 視頻傳輸處理以及航空航天應用
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5F
Mali?-400 MP2 GPU
PS 端 4GB DDR4+PL 端 4GB DDR4
32GB eMMC FLASH、64MB QSPI FLASH
開發軟件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Vitis 開發環境安裝
02. 安裝虛擬機、Ubuntu 系統
03. Ubuntu 安裝 Linux 版 Vitis 軟件
04. Petalinux 工具安裝
05. NFS 服務軟件安裝
06. QT Creator 開發環境
07. Linux 常用命令
注：Vitis 2020.1
FPGA 實驗篇
01. Ultrascale+ MPSoC 介紹
02. 開發板硬件介紹
03. Verilog 基礎模塊介紹
04. PL 的 "Hello World"LED 實驗
05. Vivado 下 PLL 實驗
06. FPGA 片內 RAM 讀寫測試
07. FPGA 片內 ROM 測試
08. FPGA 片內 FIFO 讀寫測試
09. Vivado 下按鍵實驗
10. PWM 呼吸燈實驗
11. UART 實驗
12. RS485 實驗
13. PL 端 DDR4 讀寫測試實驗
14. HDMI 輸出實驗
15. HDMI 字符顯示實驗
16. 7 寸液晶屏顯示實驗
17. AD7606 多通道波形顯示實驗
18. AD9238 雙通道波形顯示實驗
19. ADDA 測試實驗
20. AD9767 雙通道正弦波產生實驗
SDK 實驗篇
01. 體驗 ARM，裸機輸出 “Hello World”
02. PS 端 RTC 中斷實驗
03. PS 端 MIO 的使用
04. PS 端 UART 讀寫控制
05. PS 端 I2C 的使用
06. PS 端 DiplayPort 的使用
07. PS 端 SD 卡讀寫
08. PS 端以太網使用之 lwip
09. PS 端之網絡遠程更新 QSPI
10. System Monitor 的使用
11. PS 端 EMIO 的使用
12. PL 端 AXI GPIO 的使用
13. PL 端以太網實驗
14. 自定義 IP 實驗
15. 雙核 AMP 的使用
16. ZYNQ 下使用 Free RTOS
17. PL 讀寫 PS 端 DDR 數據
18. 通過 BRAM 實現 PS 與 PL 數據交互
19. DMA 環通測試
20. DMA 使用之 DAC 波形 發生器 (AN108)
21. DMA 使用之 ADC 示波器 (AN108)
22. DMA 使用之 ADC 示波器 (AN9238)
23. DMA 使用之 ADC 示波器（AN706）
24. 基于 ADC 模塊的 Scatter/Gather DMA 使用 (AN108)
25. 基于 DAC 模塊的 Scatter/Gather DMA 使用（AN9767）
26. AN5642 雙目攝像頭的采集顯示
27. SD 卡讀寫操作之攝像頭抓拍
28. 雙目攝像頭以太網傳輸.
29. 音頻模塊 AN831 的錄音與播放
30. 7 寸觸摸屏模塊的顯示
31. 7 寸觸摸屏的 GUI 及觸摸控制
32. 基于 AN108 模塊的 ADC 采集 以太網傳輸
33. 基于 AN9238 模塊的 ADC 采集之以太網傳輸
34. 基于 AN706 模塊的 ADC 采集之 以太網傳輸
35. PCle 測試
LINUX 基礎篇
01. 使用 Petalinux 定制 Linux 系統
02. 添加開機自啟動腳本及用戶文件
03. 程序 hello world
04. NFS 服務
05. Gpio 控制 led
06. QT 和 OPENCV 交叉編譯開發環境
07. 使用 Vitis 開發 Linux 程序
08. SD 卡根文件系統
09. Vitis 加速基本平臺創建
10. 從 QSPI Flash 啟動Linux
11. 從 QFlash 啟動內核并從 eMMC 掛載根文件系統
12. Linux 下的 NVMe SSD 操作
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX 驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和 of 函數
04. Pinctrl 和 gpio 子系統
05. 并發的處理
06. Pio 輸入
07. 定時器
08. 中斷
09. 阻塞 IO
10. 非阻塞 IO
11. 異步 IO
12. Platform 平臺設備
13. Platform 與設備樹
14. MISC 設備驅動
15. Input 子系統
16. pwm 驅動
17. I2C 驅動
18. USB 驅動
19. SPI 驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA 驅動
24. 多點觸摸屏驅動
25. LCD 驅動
LINUX 應用篇
01. 極簡工作環境搭建
02. 可遠程調試的 Hello World
03. OpenCV 之邊緣檢測
04. OpenCV+Qt 之人臉檢測
05. GStreamer 的攝像頭顯示
06. Qt+DRM+Gstreamer 攝像頭顯示
07. Qt+GPU 的攝像頭顯示
08. Linux 寄存器操作
H.264/H.265 編解碼篇
01. 環境介紹
02. 程序運行準備
03. 視頻編解碼

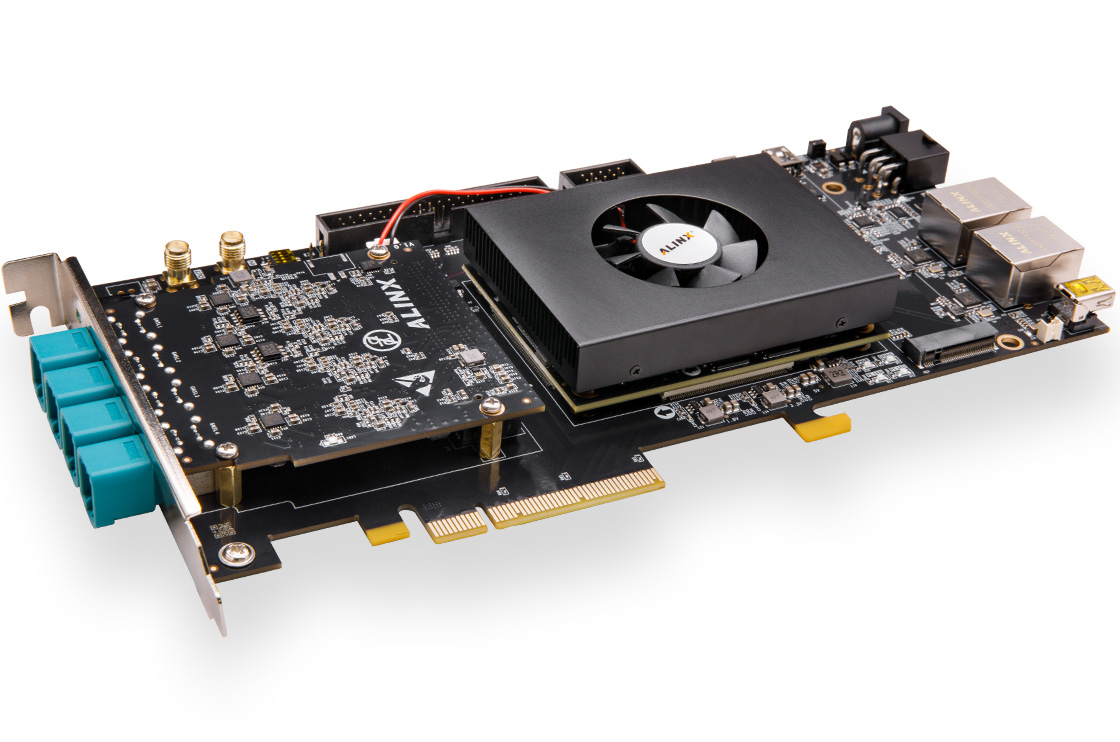

開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7 寸屏
●
●
套餐配套模塊，點擊了解更多
*點擊上方圖片查看核心板詳情>>
核心板
ACU7EVC
FPGA 型號
XCZU7EV-2FFVC1156I
芯片級別
工業級，工作溫度 -40℃~85℃
內核 CPU
ARM 四核 Cortex?-A53，雙核 Cortex?-R5F
芯片 GPU
Mali?-400 MP2
視頻編解碼器
H.264/H.265
PS 端高速連接
PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般連接
2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO
核心板內存
PS 端 DDR4，4GB，64bit，2400Mbps
PL 端 DDR4，4GB，64bit，2400Mbps
eMMC FLASH
32GB
QSPI FLASH
64MB
邏輯單元
504K
觸發器
460.8K
查找表
230.4K
全局時鐘
8
DSP Slices
1728
Max.Distributed RAM
6.2Mb
Total Block RAM
11Mb
Ultra RAM
27Mb
HP I/O
134 個
HD I/O
46 個
GTH 收發器
16.3Gb/s x16
PL PCIe Gen3 x8
1

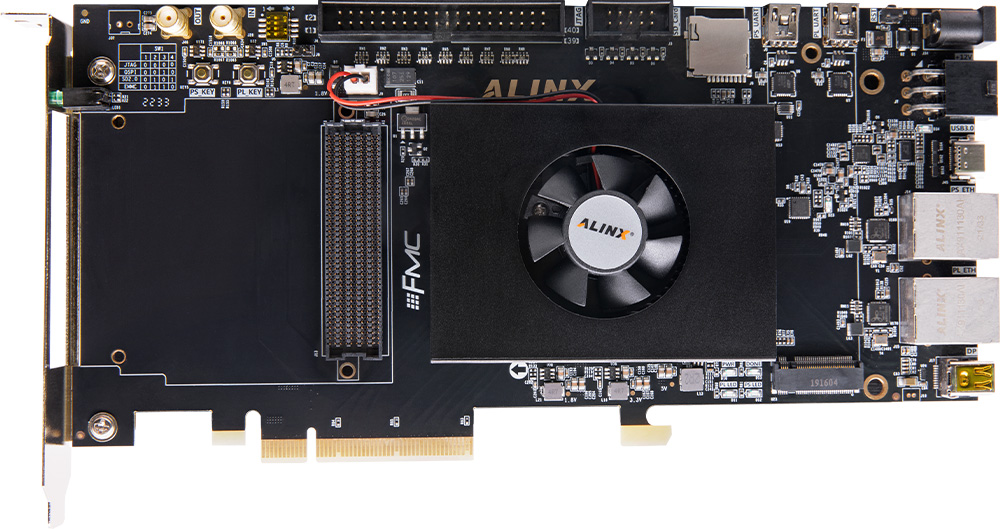

PCIe x8 接口
支持 PCI Express 3.0 標準，單通道通信速率可高達 8Gb/s
M.2 接口
1 路 PCIE x1 標準的 M.2 接口，接 M.2 SSD 固態硬盤 ( 需自己購買 )
DP 輸出接口
1 路 Mini Display Port 輸出顯示接口，支持 4K@30Hz 或者 1080P@60Hz 輸出 ( DP 轉 HDMI 需購買 ALINX 定制轉接線)
USB3.0 接口
1 路 USB3.0 接口，USB 接口類型為 Type C 支持 HOST，SLAVE，OTG 三種模式
千兆以太網接口
2 路千兆以太網接口，和電腦或其它網絡設備進行以太網數據交換
USB Uart 接口
2 路 Uart 轉 USB 接口，PS 和 PL 各 1 路
Micro SD 卡座
1 路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統
FMC 擴展口
1 個標準的 FMC HPC 的擴展口，可以外接 ALINX 各種 FMC 模塊（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）
JTAG 調試口
1 個 10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
溫度傳感器
1 片溫度傳感器芯片 LM75A，檢測周圍環境溫度
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
RTC 實時時鐘
1 路內置的 RTC 實時時鐘
LED 燈
核心板上 1 個電源指示燈；底板上有 1 個電源指示燈，1 個 DONE 配置指示燈，4 個用戶指示燈（ 2 個為板側安裝）
按鍵
1 個復位按鍵，2 個用戶按鍵
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流
FPGA開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
PCIe 擋板
1 塊
TF 卡
1 個
讀卡器
1 個

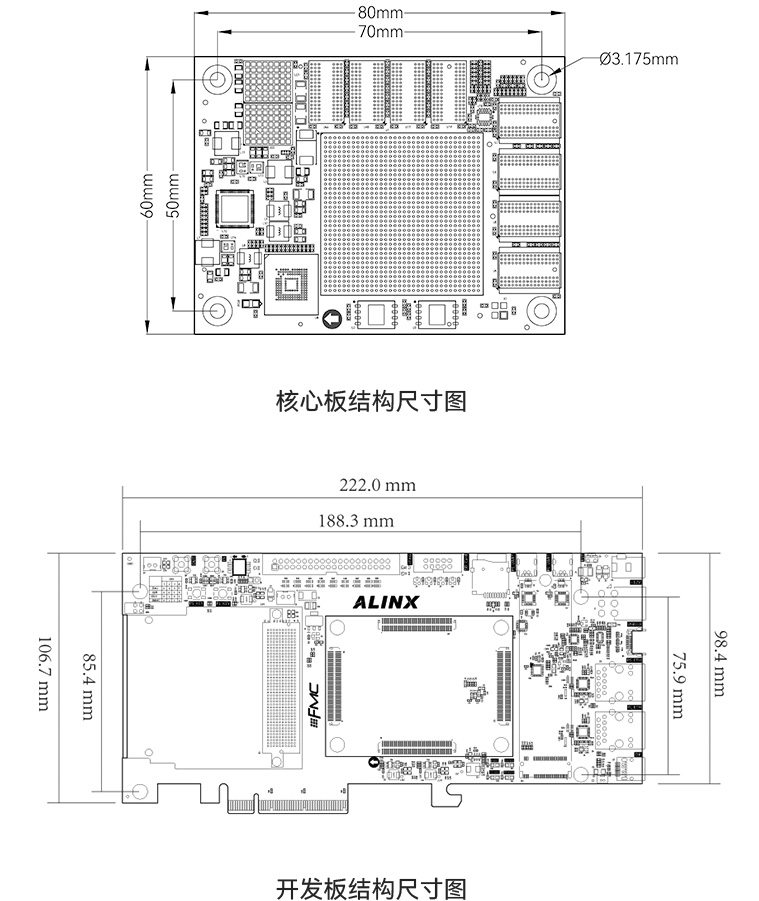

尺寸大小
222mmx 106.7mm
疊層數量
核心板 16 層 PCB 板設計，擴展板采用 8 層 PCB 板設計 預留獨立電源層和 GND 層
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測

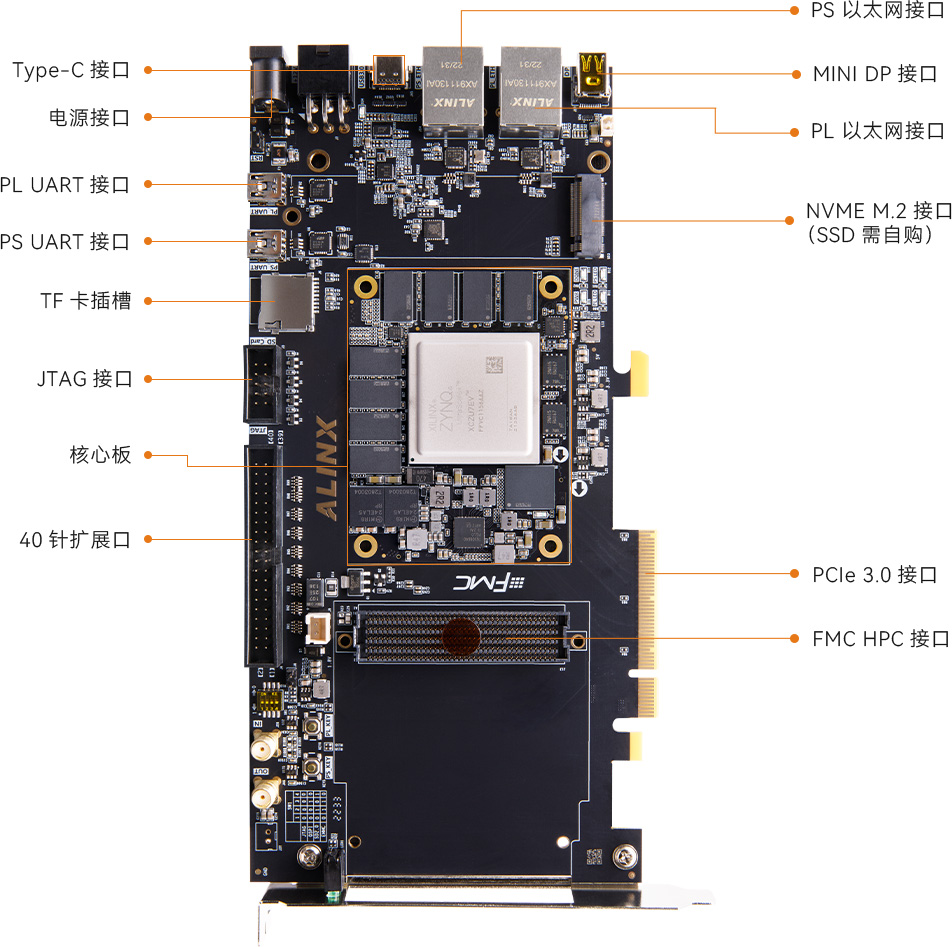

核心板 + 擴展板設計
SOM核心板可拆卸，高速工業級板對板連接器連接擴展板
接口豐富，功能強大，配合配套例程資料，快速入手開發，加快項目落地。
豐富的外圍接口：1 路 FMC HPC、1 路 M.2 SSD接口、1 路 mini DP 接口、1 路 USB3.0 接口、1 個 40 針擴展口、2 路千兆以太網接口、2 路 UART 接口、1 路 PCIE x8 金手指、1 路 TF 卡接口
滿足用戶各種高速數據交換，數據存儲，視頻傳輸處理，深度學習，人工智能以及工業控制的要求，是一款"專業級“的 ZYNQ 開發平臺
多媒體、汽車 ADAS、監控及其它嵌入式視覺應用
能夠同時編解碼達 4K x 2K（60fps）視頻
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊 AN5642 進行視頻采集，通過 ZYNQ 開發板的 HDMI 接口顯示到顯示器上。
ZYNQ 開發板運行 Linux 操作系統，視頻數據使用 QT 進行顯示，實現雙目同步顯示。
AN9767/AN706 模塊上機展示圖
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
適用于 AI 、邊緣計算、深度計算學習、數據中心、醫療成像、多媒體、4K視頻圖像、數字信號處理、機器視覺、5G 無線、航天雷達衛星、汽車輔助駕駛 ADAS 、車載仿真測試、半導體仿真與設計和工業物聯網等應用。
輔助駕駛ADAS與車載仿真測試
AI 、邊緣計算、深度計算學習
機器視覺、工業自動化、物聯網
數據中心及云存儲
半導體檢測、仿真與原型設計
醫療內窺鏡、超聲波
多媒體、4K視頻圖像
5G 無線、通信網絡、航天、雷達、衛星
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
