ALINX FPGA 開發板 Xilinx Artix UltraScale+ AU15P XCAU15P FMC HPC AXAU15

XCAU15P

  • 產品型號

    AXAU15
  • 產地

    上海
  • 價格

    ¥3999.00

產品推薦





Xilinx Artix UltraScale+ FPGA 開發板

PCIe 4.0、GTH 12.5Gb/s 、FMC HPC 擴展口

擴展板集成PCIe 4.0 x4、FMC HPC 擴展、千兆以太網等接口,核心板器件采用 16 納米架構的 Artix UltraScale+ 器件,可實現卓越的性能功耗比。Artix UltraScale+ FPGA 為高級協議提供速率高達 12.5Gb/s 的收發器,支持超強 DSP 計算處理能力,可將 I/O 帶寬與計算相匹配,為成本敏感型低功耗應用提供優越的系統性能,充分滿足機器視覺、安全網絡、4K 廣播以及多種不同工業物聯網及邊緣市場的需求。

  • ·Logic Cells

    170K

  • ·Flip-Flops

    156K

  • ·LUTs

    78K

  • ·GTH 收發器

    12.5Gb/s

  • ·FMC HPC 擴展口

    連接各種 FMC 卡

  • ·存儲

    1GB DDR4 32bit,32MB QSPI FLASH


    功能接口

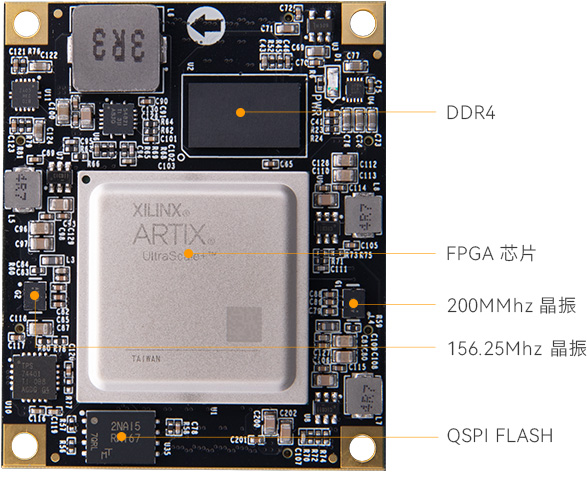

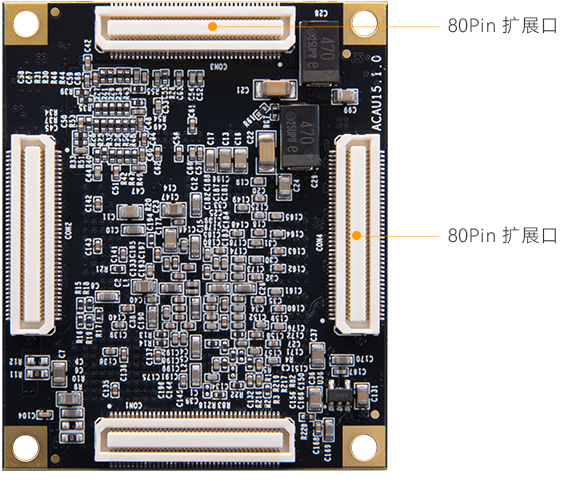

    ·核心板


    *了解核心板,點擊查看詳情 >>


    ·開發板




    產品參數

    核心板參數

    核心板型號

    ACAU15

    芯片型號

    XCAU15P-2FFVB676I

    工作溫度

    工業級, -40°C~85°C

    內存

    1GB DDR4, 16bit

    QSPI FLASH

    32MB

    System Logic Cells

    170K

    CLB Flip-Flops

    156K

    CLB LUTs

    78K

    Max. Distributed RAM

    2.5Mb

    Total Block RAM

    5.1Mb

    Clock Mgmt Tiles

    3

    DSP Slices

    576

    PCI Express

    PCIE 4.0

    收發器 GTH

    GTH 12.5Gb/s x12

    HD IOs

    72

    HP IOs

    102

    差分對

    48

    接口和功能

    DDR4

    1 片 1GB DDR4 存儲芯片,運行數據速率可達 2400Mbps

    QSPI FLASH

    1 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件。

    時鐘配置

    板上提供了 1 個 200MHz 差分晶振,可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘
    1 個 156.25MHz 差分晶振,用于 GTH 收發器的參考時鐘輸入

    PCIe x4 接口

    支持 PCI Express 4.0 標準,提供標準的 PCIe x4 高速數據傳輸接口

    FMC HPC 接口

    1 路 FMC HPC 接口,外接 ALINX 各種 FMC 子卡(HDMI、AD、光纖、SDI、雙目攝像頭等)

    千兆以太網接口

    1 路千兆以太網接口,為用戶提供網絡通信服務,持 10/100/1000 Mbps 網絡傳輸速率; 全雙工和自適應

    USB Uart 接口

    1 路 Uart 轉 USB 接口,用于和電腦通信,方便用戶調試

    SD 卡槽

    1 路 Micro SD 卡座,用于存儲操作系統鏡像和文件系統

    40 針擴展口

    2 個 40 針 2.54mm 間距擴展口,外接 ALINX 各種模塊(攝像頭,液晶屏, 高速AD塊等)

    JTAG 調試口

    1 個 10 針2.54mm 標準 JTAG 口,用戶通過下載器對FPGA系統進 行調試和下載

    EEPROM

    1 片 IIC 接口的 EEPROM 24LC04

    LED 燈

    核心板上 1 個電源指示燈;底板上有 1 個電源指示燈,1個配置燈 2 個是 USB Uart 的數據接收和發送指示燈和 2 個是用戶 LED 燈

    電源參數

    輸入電壓

    +12V 電壓輸入

    供電

    12V/3A 供電

    輸入電流

    3A 最大電流保護



    包裝清單

    開發板

    1 塊

    散熱風扇

    1 個

    USB 下載器

    1 套

    12V 電源

    1 個

    PCIE 擋板

    1 個

    MINI USB 線

    1 根

    結構尺寸

    尺寸大小

    376mm x 213mm

    疊層數量

    核心板 14 層 PCB 板設計,擴展板 10 層 PCB 板設計,預留獨立電源層和 GND 層


    核心板結構尺寸圖

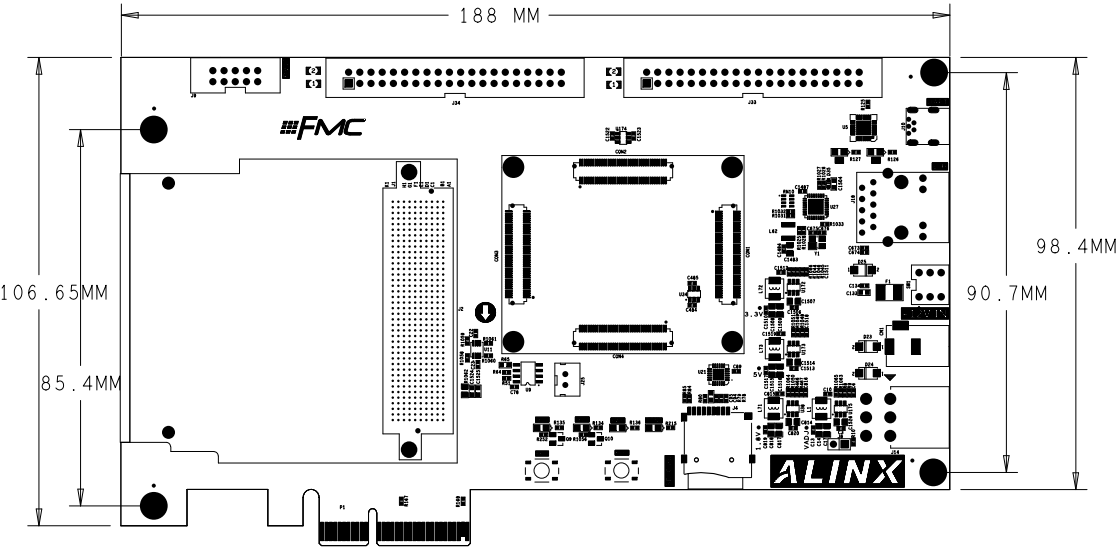

    擴展板結構尺寸圖

    自由擴展

    FMC HPC 高速傳輸

    8路高速收發器連接 FMC HPC 專用高速管腳




    可連接 HDMI 輸入輸出,高速 AD、SDI 輸入輸出、光纖、雙目攝像頭、Cameralink、GMSL 攝像頭等 FMC 子卡,自由擴展,滿足高速傳輸,適合各領域開發

    應用領域


    網絡通信


    數據中心網絡和存儲加速


    醫療成像


    工業自動化


    視頻圖像處理


    物聯網


    半導體 ATE


    機器視覺

    所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

    所有配件及贈品不在保修范圍內。
