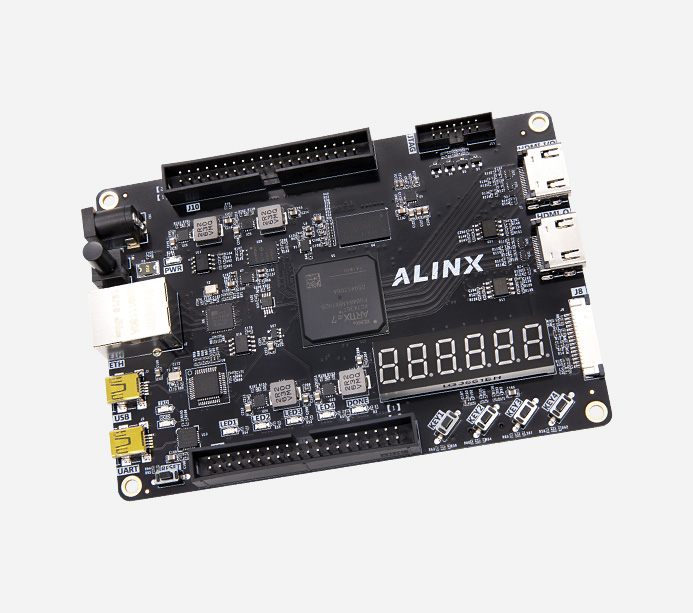

購買須知：
該系列開發板有 AX7035 和 AX7035B 兩種，僅擴展板網口芯片不同，功能相同，兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
滿足高速視頻傳輸，數據通信，圖像處理及數據處理
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. Vivado 2019.1 安裝
02 Vivado下 LED 流水燈實驗及仿真
03. Vivado 下按鍵實驗
04. Vivado 下 PLL 實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C 接口 EEPROM 實驗
08. FPGA 片內 ROM 測試
09. FPGA 片內 RAM 讀寫測試
10. FPGA 片內 FIFO 讀寫測試
11. SD 卡讀寫實驗
12. HDMI 彩條輸出
13. AN430 4.3寸屏彩條輸出
14. 7 寸屏彩條輸出
15. HDMI 輸入輸出環通測試
16. DDR3 讀寫測試實驗
17. AN831 錄音與播放實驗
18. SD 卡音樂播放例程
19. 字符 HDMI 顯示
20. 字符 AN430 4.3 寸屏顯示
21. 字符 7 寸 LCD 屏顯示
22. SD 卡中圖片 HDMI 顯示
23. SD 卡中圖片 4.3 寸屏顯示
24. SD 卡中圖片 7 寸屏顯示
25. AN5642 雙目攝像頭采集 HDMI 顯示
26. AN5642 攝像頭采集 4.3 寸屏顯示
27. AN5642 攝像頭采集 7 寸屏顯示
28. 攝像頭 SOBEL 邊緣檢測
29. AD9238 波形顯示
30. AD7606 波形顯示
31. AD / DA 波形顯示
32. AD9767 雙通道正弦波產生
33. AD9767 雙通道三角波產生
34. 數碼管顯示例程
35. LM75 溫度測試例程
36. 千兆以太網傳輸實驗
37. AD9238 以太網傳輸例程
38. AD7606 以太網傳輸例程
39. AD9280 以太網傳輸例程
40. 千兆以太網視頻傳輸實驗
41. USB 雙向測速例程
AN108 AD/DA 套餐
AN9767 DA 采集套餐
AN706 AD 采集套餐
AN9238 AD采集套餐
AN831 音頻套餐
雙目攝像頭套餐
視頻處理套餐
豪華套餐
開發板
●
●
●
●
●
●
●
●
下載器
●
●
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN831
●
●
AN5642
●
●
●
4.3 寸屏
●
●
套餐配套模塊，點擊了解更多

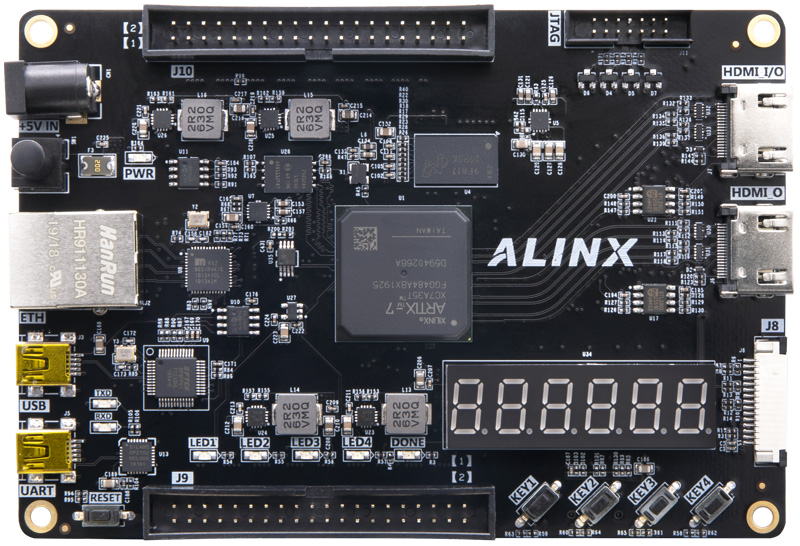

型號
XC7A35T-2FGG484I
邏輯單元
33,280
查找表
5,200
觸發器
41,600
Block RAM
1,800 kb
DSP 處理單元
90
速度等級
-2
溫度等級
工業級，-40 ℃~ 85℃

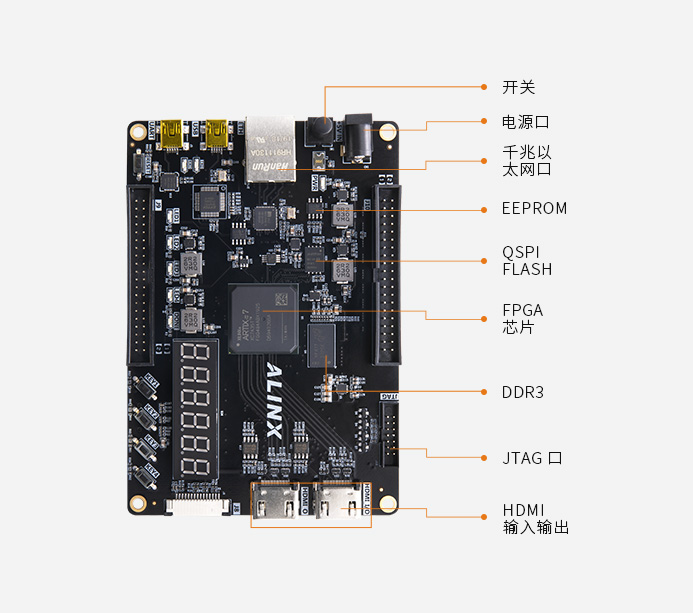

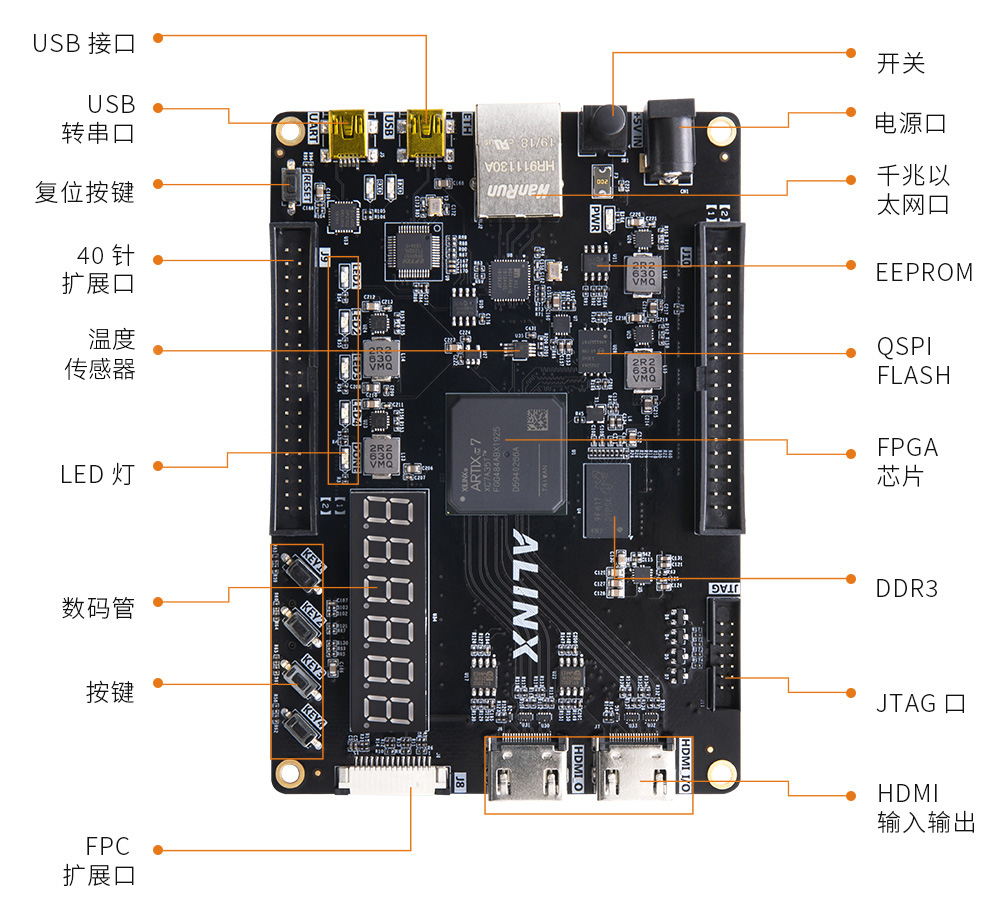

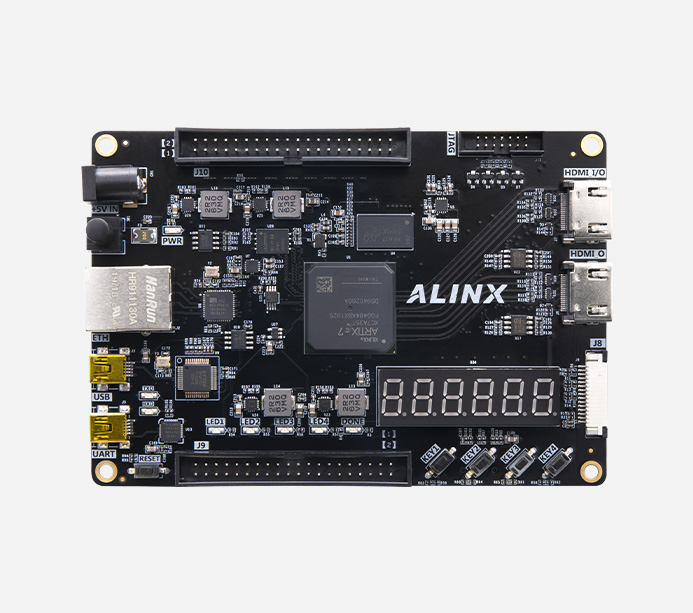

DDR3
1 片 256MB，16bit 總線，數據速率 800Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
1 個 50M 有源晶振給 FPGA 作為系統時鐘輸入
以太網
1 路千兆以太網接口，為用戶提供網絡通信服務
JTAG 口
標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI 輸入
1 路 HDMI 輸入接口，最高支持 720P@60Hz 輸入
HDMI 輸出
1 路 HDMI 輸出接口，最高支持 1080P@60Hz 輸出
EEPROM
1 片 IIC 接口的 EEPROM 24LC04

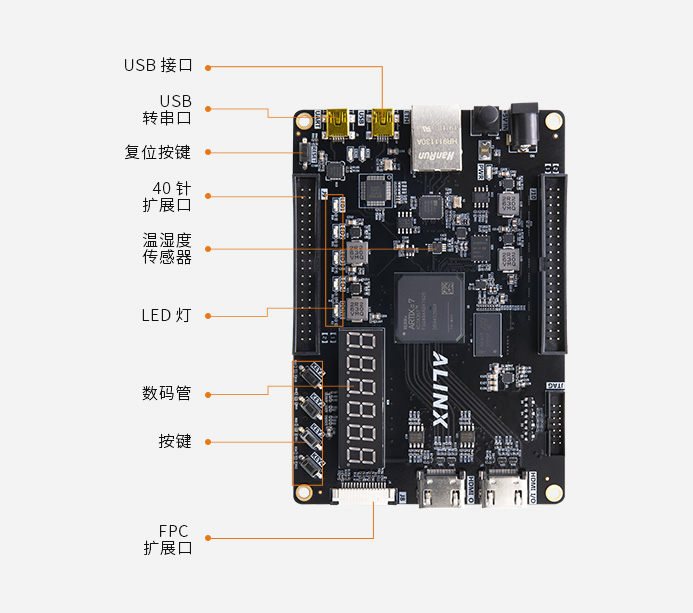

USB 2.0 接口
1 路 USB 2.0 接口，傳輸速度可達 45MB/s
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
傳感器
1 片溫度傳感器芯片 LM75，檢測板環境溫度
數碼管
1 個 6 位數碼管，可以動態顯示 6 位數字。
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
4 個 LED 燈
按鍵
4 個用戶按鍵
40 針擴展口
2 個 40 針 2.54mm 間距的擴展口，可接 ALINX 各種模塊（ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等 ） 擴展口引出 68 個 IO
輸入電壓
+5 電壓輸入
供電
5V / 2A 供電
輸入電流
2A 最大電流保護
FPGA開發板
1 塊
USB 下載器
1 套
Mini USB 線
2 根
透明保護板
1 塊
5V 電源
1 個
尺寸大小
擴展板 130mm x 90mm
疊層數量
擴展板采用 8 層 PCB 板設計
板_11.jpg "AX7035-Artix-7-FPGA-開發板_11.jpg")
板_15.jpg "AX7035-Artix-7-FPGA-開發板_15.jpg")
開發板 HDMI 輸入接口接電腦 HDMI 接口，電腦作為視頻源,HDMI 輸出接口接另一個顯示器，實現同步顯示
板_18.jpg "AX7035-Artix-7-FPGA-開發板_18.jpg")
單目攝像頭進行視頻采集，通過 FPGA 開發板外接 AN430 液晶屏模塊進行實時顯示
板_20.jpg "AX7035-Artix-7-FPGA-開發板_20.jpg")
雙目攝像頭進行視頻采集，通過 FPGA 開發板 HDMI 接口顯示到顯示器上
板_23.jpg "AX7035-Artix-7-FPGA-開發板_23.jpg")
雙目攝像頭采集視頻圖像，通過 FPGA 開發板進行實時邊沿檢測通過 HDMI 接口顯示到顯示器上
AN9767/AN706 模塊上機展示圖
板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
