板_11.jpg "AX7201-Artix-7-FPGA-開發板_11.jpg")

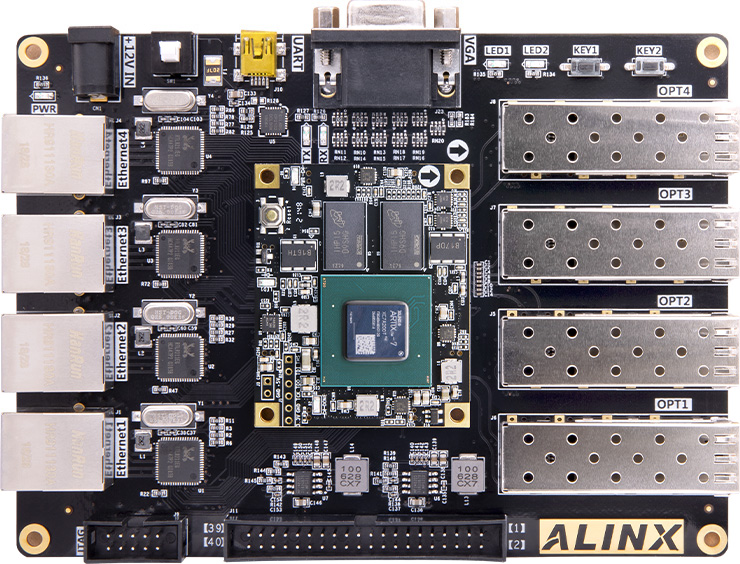

核心板
AC7200
FPGA 型號
XC7A200T-2FBG484I
速度等級
-2
芯片等級
工業級別，-40°c~85°c
內存
1GB DDR3，32bit
QSPI FLASH
16MB
Logic cells
215360
查找表
33650
觸發器
269200
Max.Distributed RAM
2888
Block RAM ( 36Kb each )
365
Total Block RAM
13140kb
DSP Slices
740
收發器
4x 6.6Gbps
PIC Express
PCIE2.0
HR IO
180
差分對 LVDS
48
連接器
80pin x4
DDR3
2 片 512MB，32bit 總線，數據速率 800Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
高精度 LVDS 有源差分晶振，1 個是 200MHz 給系統提供穩定的時鐘源，1 個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入
收發器
4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信

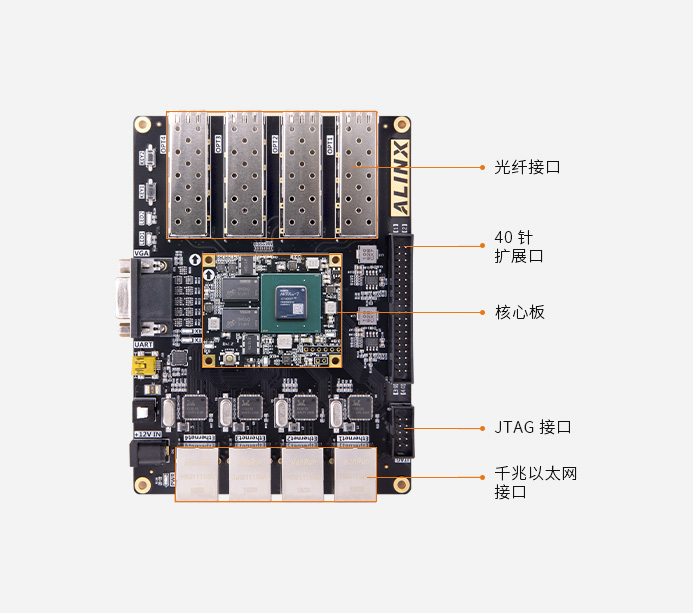

光纖接口
4 路 SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度高達 6.6Gb/s
以太網接口
4 路 10 / 100M / 1000M 以太網 RJ-45 接口，進行以太網數據交換
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
VGA 接口
1 路 VGA 輸出接口，16 位色的 VGA 模擬輸出，RGB565 格式
LED
核心板 1 個 LED，擴展板 2 個 LED
按鍵
2 個用戶按鍵
40 針擴展口
預留 1 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊 （ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等）。擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流保護
FPGA 開發板
1 塊
散熱片
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
透明保護板
1 塊
尺寸大小
核心板 55mmx 45mm，擴展板 150mmx 110mm
疊層數量
核心板 10 層 PCB 板設計，擴展板采用 4 層 PCB 板設計預留獨立電源層和 GND 層
工業以太網、多路視頻傳輸、多路網絡和光纖通信及高速數據傳輸交換
擴展口接雙目攝像頭，實現光纖視頻傳輸
板_18.jpg "AX7101-Artix-7-FPGA-開發板_18.jpg")
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸?shù)搅硪粔K開發板， 經過光纖接口接收數據以后通過 VGA 接口顯示到顯示器。
板_20.jpg "AX7101-Artix-7-FPGA-開發板_20.jpg")
AN9767/AN706 模塊上機展示圖
板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
