XC7Z010
產品型號
AX7Z010/ AX7Z010B產地
上海EAN碼
6971390270035價格
￥1499.00購買須知：
該系列開發板有 AX7Z010 和 AX7Z010B 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
廣泛應用于安防監控、汽車電子、 機器視覺、智能制造、視頻音頻采集處理、 醫療設備、儀器儀表、智能電網等行業
雙核 ARM CORTEX-A9
512MB
CAN/RS485、以太網、USB、UART、JTAG 等接口
最高支持 1080P@60Hz 輸出
開發軟件版本：Vivado 2017.4，linux 內核：petalinux4.9.0-xilinx-v2017.4
開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
FPGA 實驗篇
01. 軟件包和開發板檢測
02. ZYNQ 簡介
03. Vivado 開發環境
04. PL“ Hello World ”LED 試驗
05. HDMI 輸出實驗
06. 體驗 ARM，裸機輸出“ Hello World ”
07. PS 定時器中斷實驗
08. PS 端 MIO 的使用
09. PS 端 EMIO 的使用
10. PL 端 AXI GPIO 的使用
11. 以太網實驗（ LWIP ）
12. 自定義 IP 實驗
13. 使用 VDMA 驅動 HDMI 顯示
14. 安裝虛擬機和 Ubuntu 系統
15. Ubuntu 安裝 Linux 版 Vivado 軟件
16. PetaLinux 工具安裝
17. NFS 服務軟件安裝
18. 用 PetaLinux 定制 Linux 系統
19. 用 SDK 開發 Linux 程序
20. Linux 下 GPIO 實驗
21. PetaLinux 下的 HDMI 顯示
22. 使用 Debian 8 桌面系統
23. 制作 QSPL Flash 啟動 Linux
SDK 實驗
01. PS 端 UART 讀寫控制
02. XADC 的使用
03. I2C 的讀寫
04. CAN 總線讀寫
05. RS485 測試
06. PL 讀寫 PS 端 DDR 數據
07. 通過 BRAM 實現 PS 與 PL 數據交互
08. 雙核 AMP 的使用
09. ZYNQ 下使用 Free RTOS
10. DMA 環通測試
11. DMA 使用之 DAC 波形發生器（ AN108 ）
12. DMA 使用之 ADC 示波器（ AN108 ）
13. DMA 使用之 ADC 示波器 ( AN9238 )
14. DMA 使用之 ADC 示波器（ AN706 ）
15. 基于 AN108 ADC 模塊 Scatter Gather DMA使用
16. AN9767 DAC 模塊 Scatter Gather DMA 使用
17. OV5640 雙目攝像頭模塊單目顯示一
18. OV5640 雙目攝像頭模塊雙目顯示二
19. 雙目攝像頭以太網傳輸
20. SD 卡讀寫操作BMP圖片顯示
21. SD 卡讀寫操作之?dāng)z像頭抓拍
22. 音頻 AN831 模塊錄音與播放
23. 7 寸觸摸屏模塊顯示
24. 7 寸觸摸屏GUI及觸摸控制
25. AN108 ADC 采集以太網傳輸
26. AN9238 ADC 采集以太網傳輸
27. AN706 ADC 采集以太網傳輸
28. 基于 UDP/TCP 遠程更新 QSPI Flash
Linux 實驗
01. QT 在 ZYNQ 上的應用
02. USB 攝像頭 OpenCV 應用顯示
03. 雙目攝像頭模塊 OpenCV 顯示
04. 觸摸屏模塊應用
05. AXI DMA 讀寫測試
06. DMA AN9238 ADC 波形顯示
07. AN706 DMAADC 波形顯示
08. 自動運行的 Petalinux 程序
09. 附錄：Linux 常用命令
AN831 套餐
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN831
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7 寸屏
●
●
套餐配套模塊，點擊了解更多

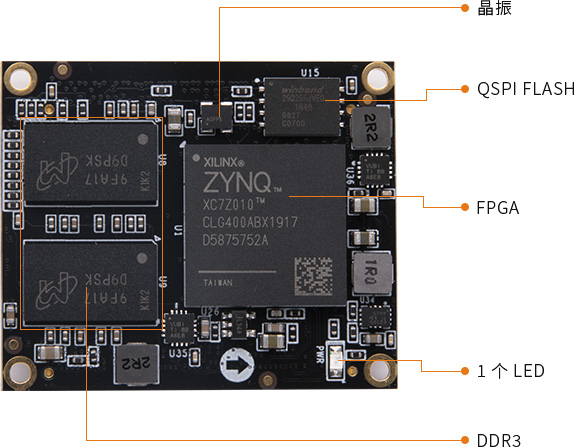

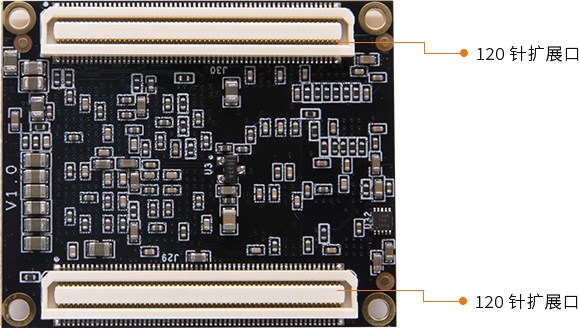

點擊上方圖片查看核心板詳情>>
板6-.jpg "AX7Z010-zynq-7000-FPGA開發板6-.jpg")

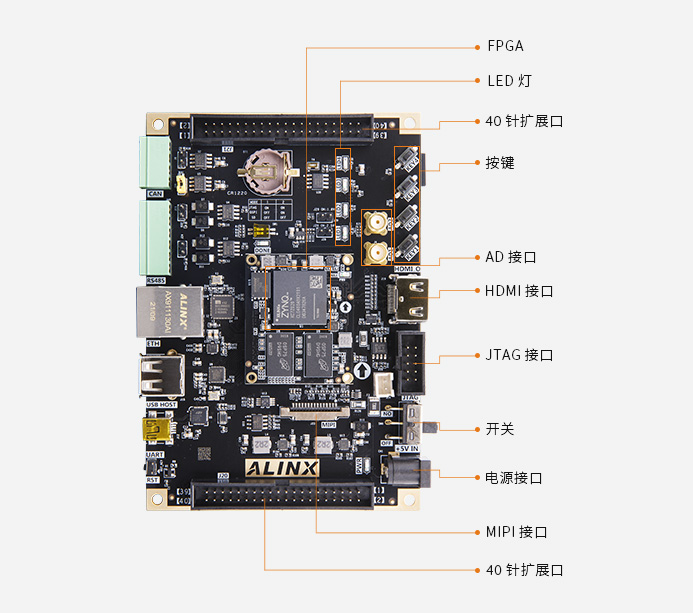

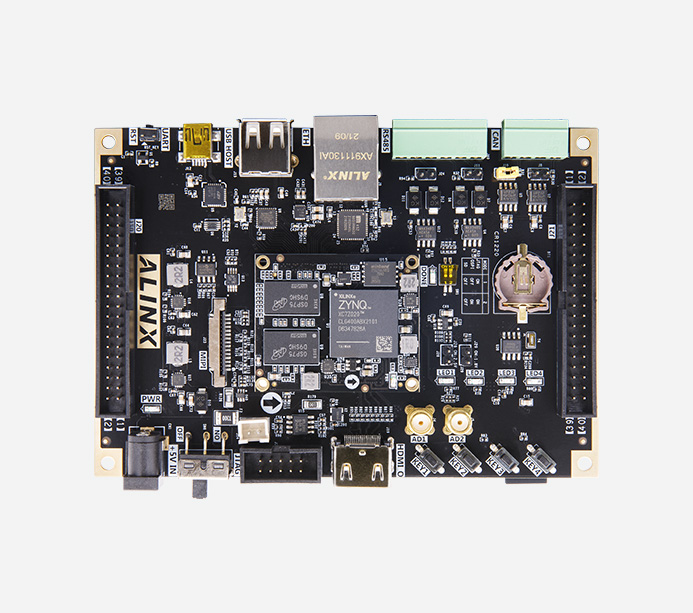

開發板
AX7Z010
FPGA 型號
XC7Z010-1CLG400I
內核 CPU
雙核 ARM Cortex-A9
內存
DDR3 512MB，數據速率 1066Mbps
邏輯單元數量
28k
查找表
17600
觸發器
35200
乘法器
80
Block RAM
2.1Mb
PS MIO
48 個
PL IO
96 個
JTAG 口
1 個 JTAG 接口，對 ZYNQ 系統進行調試和下載
以太網接口
1 個 10/100M/1000M 自適應以太網 RJ-45 接口，用于和電腦及其它網絡設備進行數據交換
HDMI 接口
1 個 HDMI 圖像視頻輸入輸出接口，1080P 圖像視頻輸出
USB HOST
1 個 USB2.0 HOST 接口，用于連接鼠標、鍵盤和 U 盤等 USB 外設
ＵSB Uart
1 個 USB 轉 Uart 接口，用于和 PC 或外部設備的串口通信
CAN 總線接口
2 路 CAN 總線接口，為用戶 CAN 通信服務
RS485 接口
2 路 RS485 接口，為用戶 485 通信服務
AD 接口
2 路 AD 接口，用于模擬信號的輸入和電壓轉換，SMA 接口形式
實時時鐘
1 個 RTC 實時時鐘，配有電池座，電池的型號為 CR1220 ( 電壓為3V，電池需另購 )
QSPI FLASH
1 片 32MB QSPI FLASH，系統文件和用戶數據的存儲
LED
4 個用戶 LED， 2 個電源 LED 指示燈，1 個配置 LED 燈
按鍵
4 個用戶按鍵，1 個開關，1 個復位按鍵
晶振
1 個 33.333Mhz 有源晶振，給 PS 系統提供穩定的時鐘源
1 個 50MHz 有源晶振，為 PL 邏輯提供額外的時鐘
SD 卡座
1 個 Micro SD 卡座，用于存儲操作系統鏡像和文件系統。
擴展口
2 路 40 針的擴展口 ( 2.54mm 間距 )，2 個擴展口，引出 68 個 IO 可以接 7 寸 TFT 模塊、攝像頭模塊和 AD / DA 模塊等擴展模塊
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
溫度傳感器
1 片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度
輸入電壓
+5V 電壓輸入
供電
5V/2A 供電
輸入電流
2A 最大電流
FPGA 開發板
1 塊
TF 卡
1 個
Mini USB 線
2 根
讀卡器
1 個
5V 電源
1 個
下載器
1 個

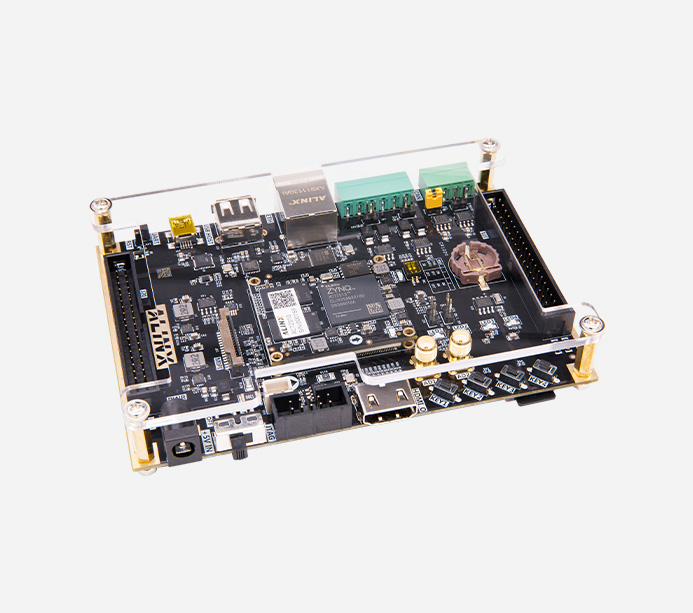

亞克力板
1 塊
尺寸大小

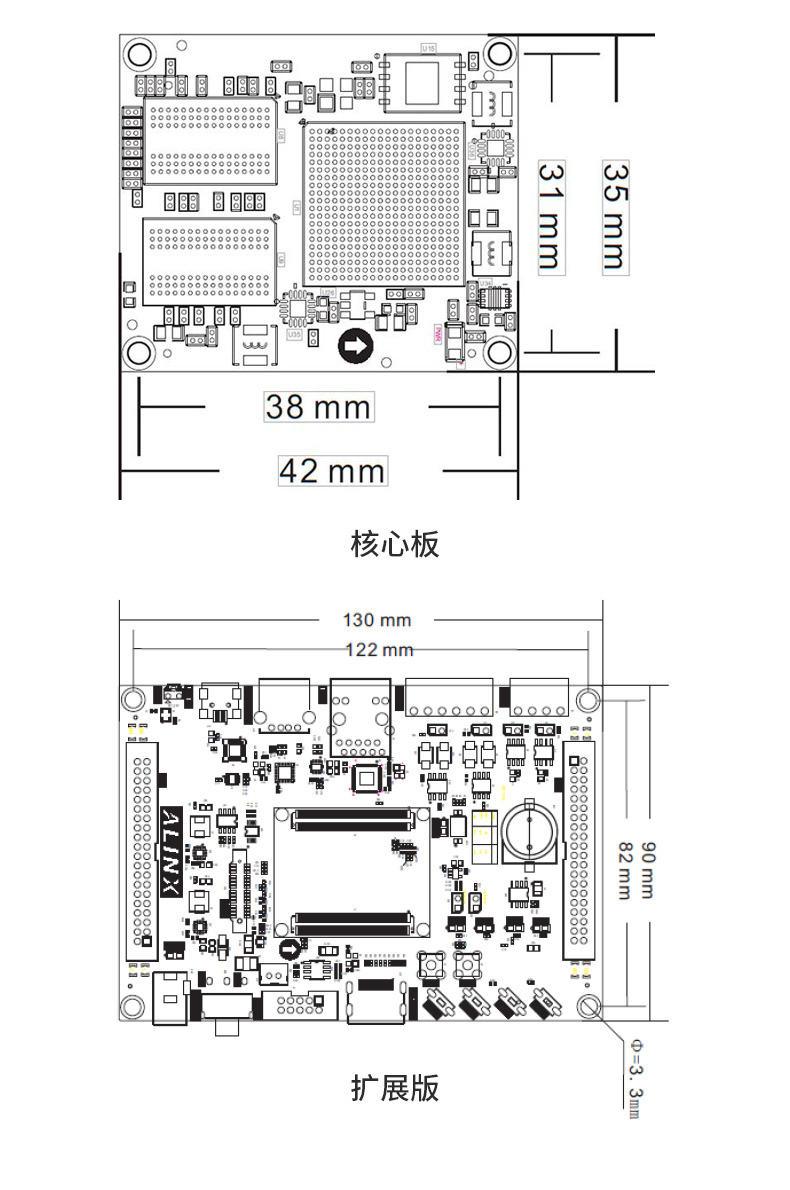

核心板：35x 42x 5.5mm；擴展版：130x 90x 17mm
疊層數量
核心板采用 12 層 PCB 設計擴展版采用 8 層 PCB 板設計，預留獨立電源層和 GND 層
512MB DDR3 內存
智能識別、醫療安防、車載數碼、工業控制、智能電網
板10-.jpg "AX7010-zynq-7000-FPGA開發板10-.jpg")
雙目攝像頭模塊 AN5642 進行視頻采集，通過 ZYNQ 開發板的 HDMI 接口顯示到顯示器上。
ZYNQ 開發板運行 Linux 操作系統，視頻數據使用 QT 進行顯示，實現雙目同步顯示。
AN9767/AN706 模塊上機展示圖
板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
信號源輸出的信號連接到 AN9767 / AN706 模塊，通過 ZYNQ 開發板的 HDMI 接口顯示到顯示器，運行 Linux 操作系統使用 QT 進行波形數據繪制，整個過程涉及到PL 跟 PS 的數據傳輸，以及 Linux 系統下的軟件開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
