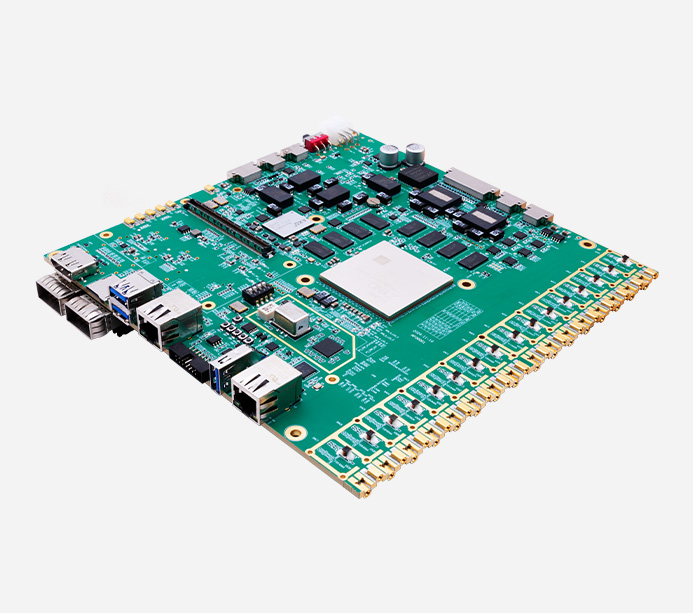

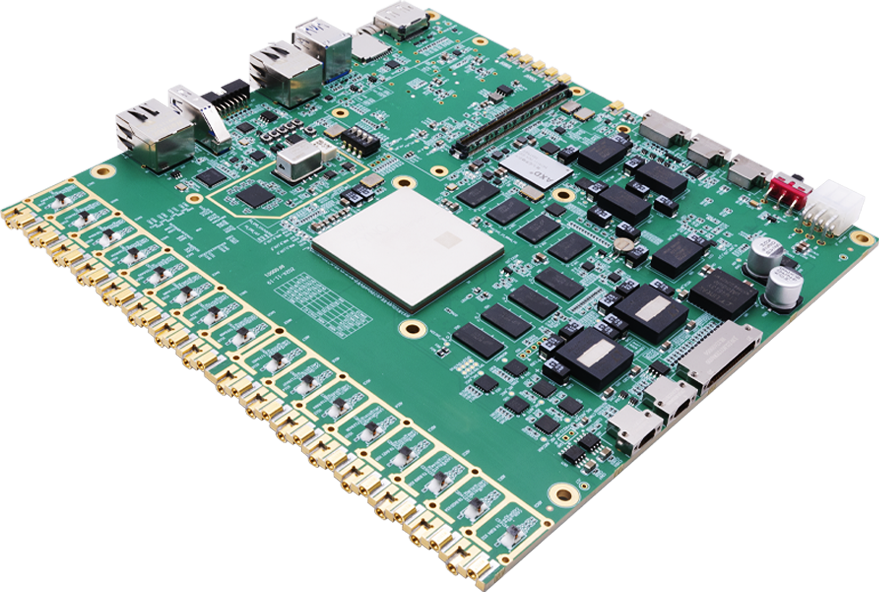

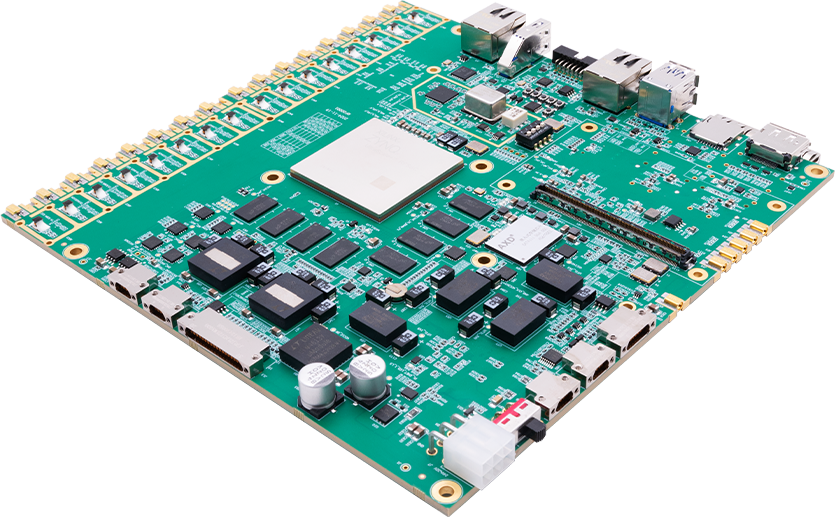

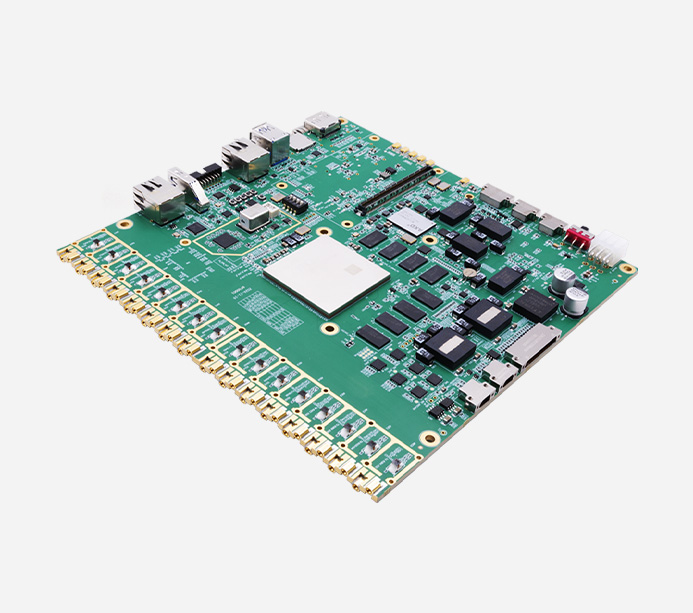

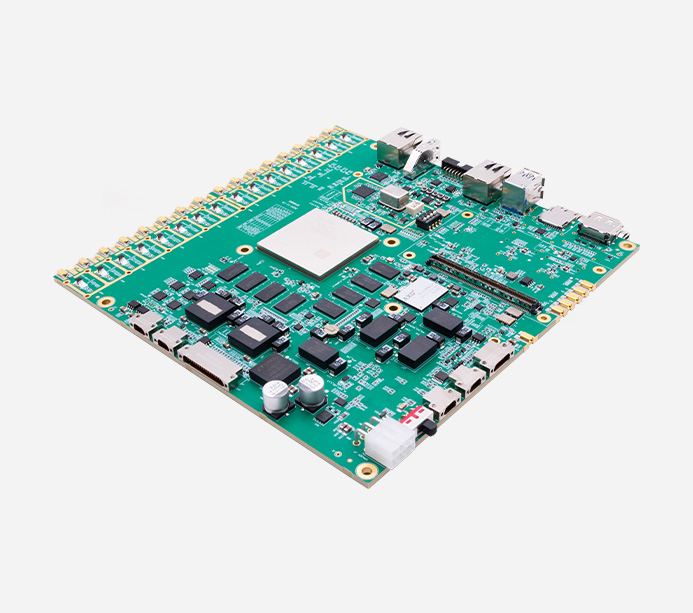

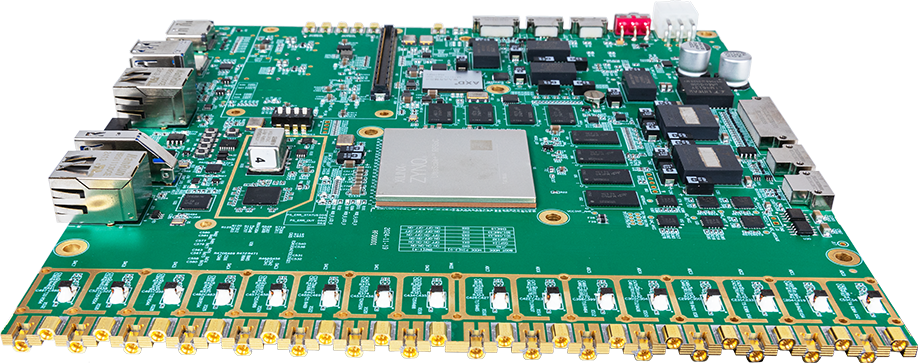

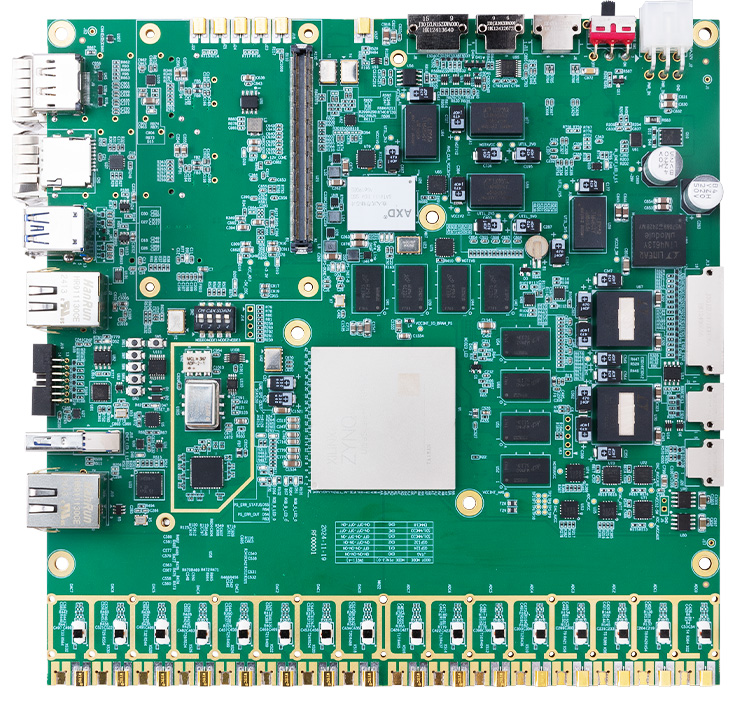

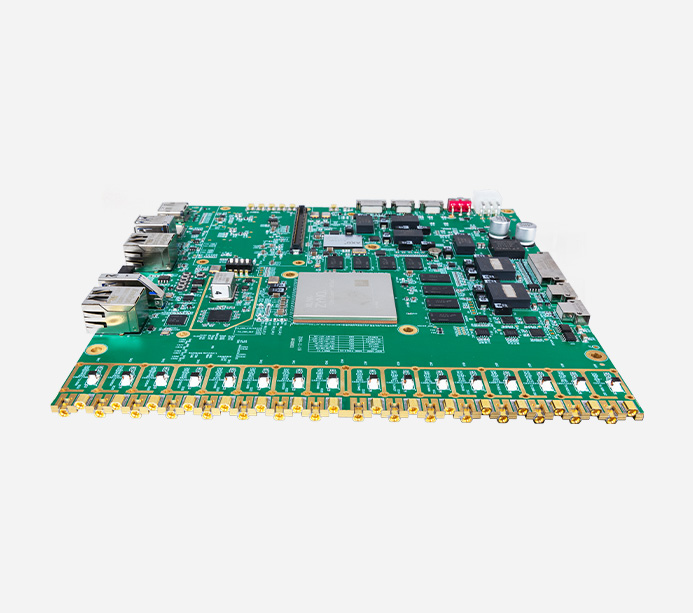

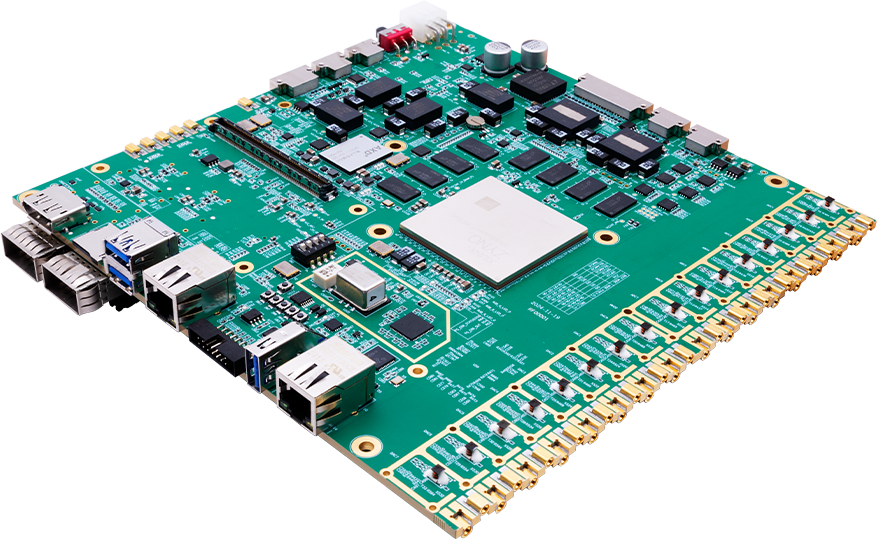

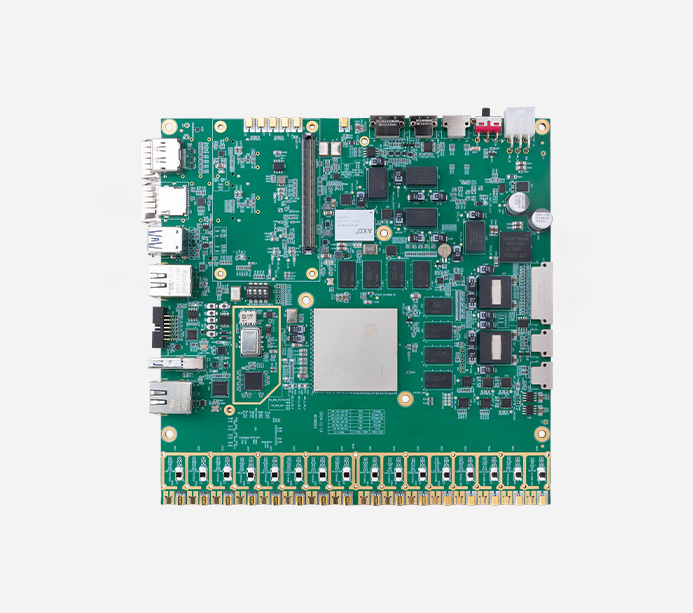

XCZU49DR
產品型號
AXW49產地
上海價格
￥160000.00基于 AMD Zynq UltraScale+ RFSoC 架構設計，專為高性能射頻信號處理與實時控制場景優化
高性能芯片
16 個 14bit ADC
16個14bit DAC
靈活擴展性
高速數據處理性能
高速數據傳輸性能
采用 Zynq UltraScale+ XCZU49DR FPGA 芯片，集成 Quad ARM Cortex-A53和 Dual ARM Cortex-R5F 處理器，支持實時操作系統（RTOS）與 Linux 并行運行
Logic Cells
LUTs
DSP Slices
PS DDR4
PL DDR4
QSPI FLASH
通過高密度信號鏈、直接射頻采樣及異構計算整合，有效解決了多通道系統在性能、功耗與復雜度方面的挑戰，適用于5G基站、相控陣?yán)走_等高端應用場景
支持 16 路 14 bit ADC 2.5GSPS 輸入，16 路 14 bit DAC 9.85GSPS 輸出， 單端信號輸入輸出，通過巴倫器件進行差分單端互轉功能，完成對數據的發送和接收，并且VCM 信號也引出至 TP，方便用戶調節共模電壓
Zynq UltraScale+ RFSoC 異構計算架構，包括完整的 ARM 處理子 系統、FPGA 架構，以及 RF 信號鏈中的完整模數可編程性
·16 路 14-bit 射頻直采ADC/DAC
·支持多板級聯同步，滿足大規模系統（雷達陣列等）需求
·直接射頻采樣技術替代傳統模擬轉換，降低功耗與成本
·點芯片級集成 ADC/DAC，消除 JESD204B 接口需求，減少信號延遲至微秒級?
·RFSoC 架構融合 FPGA+ARM+DSP，支持流式數據處理與智能決策一體化
·通過硬件加速與多核協同，釋放大量邏輯資源用于定制化算法
芯片型號
XCZU49DR-2FFVF1760E
芯片 CPU
Quad-core Arm CortexA53 MPCore
Dual-core Arm Cortex R5F MPCore
14 bit 2.5GSPS RF-ADC
16
14 bit 9.85GSPS RF-DAC
16
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY
16
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272
PCIe Gen4 x8
2
內存
PS 端 4 片 1GB DDR4 共 4GB，64bit，數據速率 2400Mbps
PL 端 4 片 1GB DDR4 共 4GB，64bit，數據速率 2400Mbps
板卡供電
電源供電接口采用 39-30-1060（輸入電壓 24~32V）

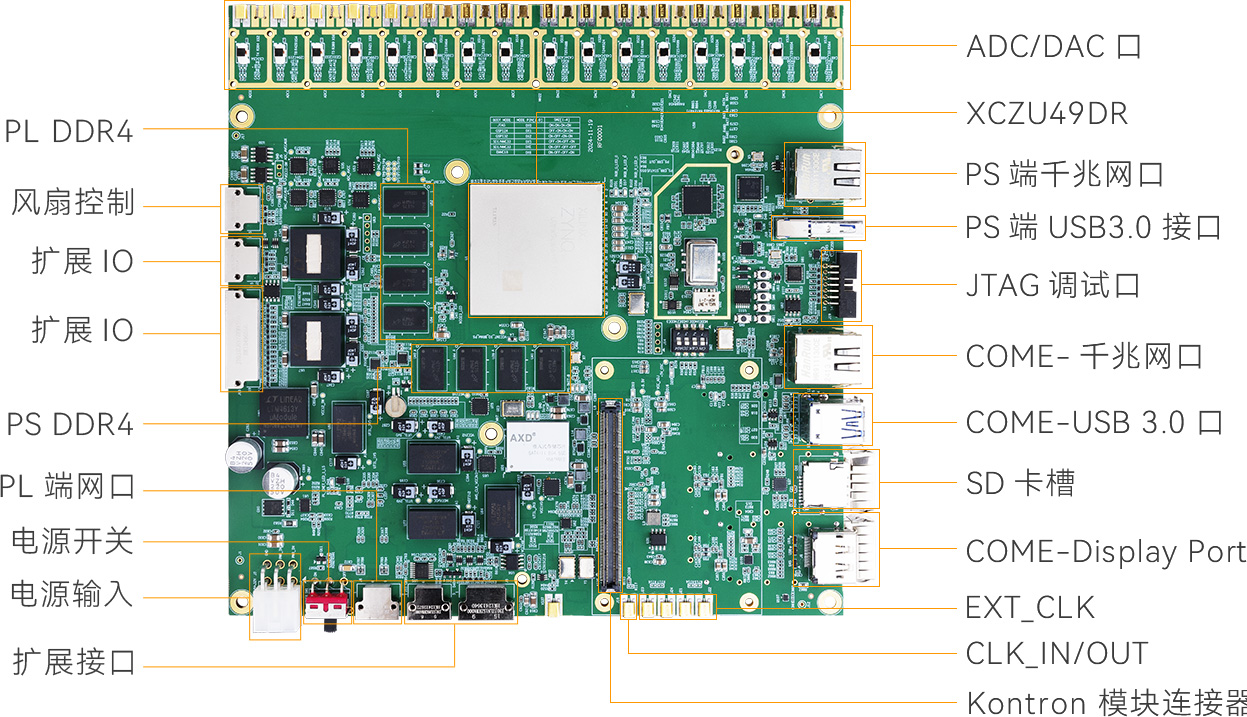

PS 端接口
2x 128MB QSPI flash 固化配置文件
1x USB 3.0 Port
1x 10/100/1000 Ethernet RGMII (RJ45) 網口
1x Mircro SD Card
PL 端接口

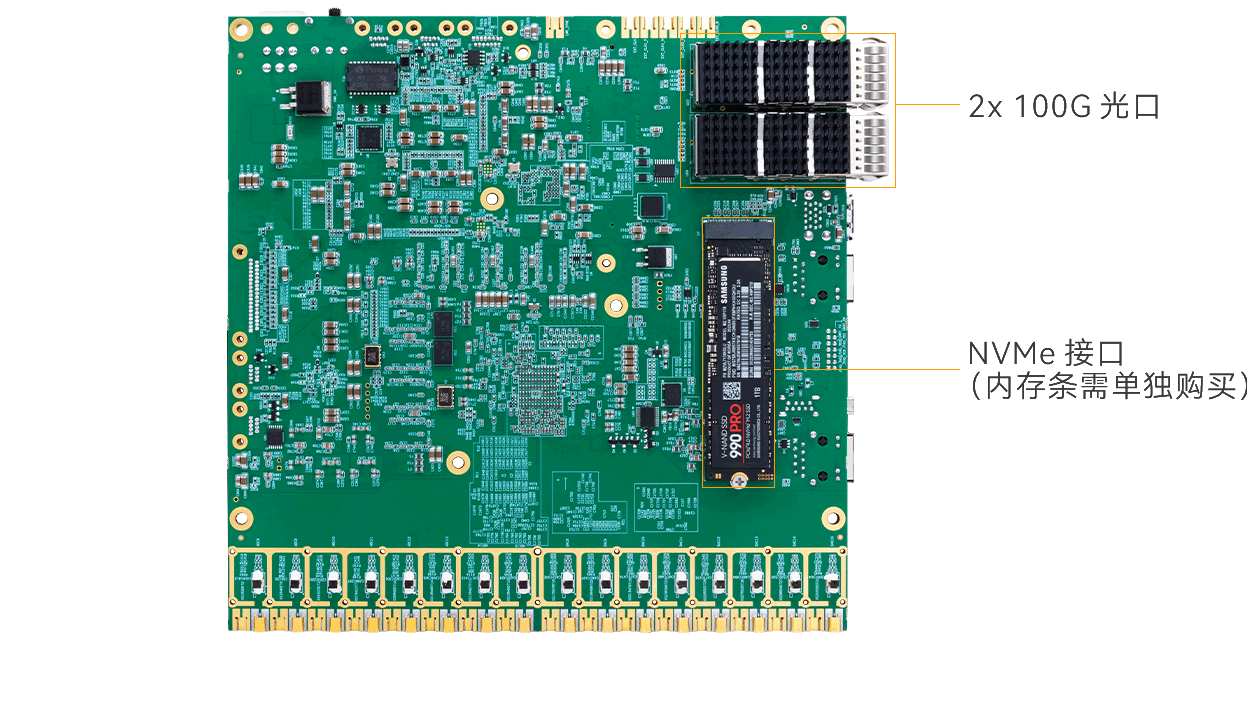

1x M.2 接口，接 M.2 SSD 固態硬盤（需要用戶購買）
16 路 ADC (14-bit 、2.5GSPS) 端口
16 路 DAC (14-bit、9.85GSPS) 端口
1 路內置的 RTC 實時時鐘
32x IO
1x 10/100/1000 Ethernet RGMII (RJ45) 網口
功耗
60W（根據用途，以實測值）
環境溫度
工作時 -40℃~70℃
FPGA 開發板
1 塊
散熱風扇
1 個
SD 卡
1 個
網線
1 個
Type-c 線
1 根
電源適配器
1 個
SMA 線
1 個
1 個
尺寸大小
擴展板 200mm x 200mm
擴展板結構尺寸圖
XCZU49DR 芯片集成 Quad Cortex-A53 處理器 + 930K 邏輯單元，支持復雜算法實時處理，適用于 5G 基站、雷達信號處理等高精度場景
通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對后期 MIMO 技術的發展至關重要
通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器
具有 2 通道 ADC 和 2 通道 DAC，可滿足更大的應用需求，能夠在預警場景下實現低時延收發，獲得最佳響應時
通過 Zynq RFSoC 中用直接RF采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
