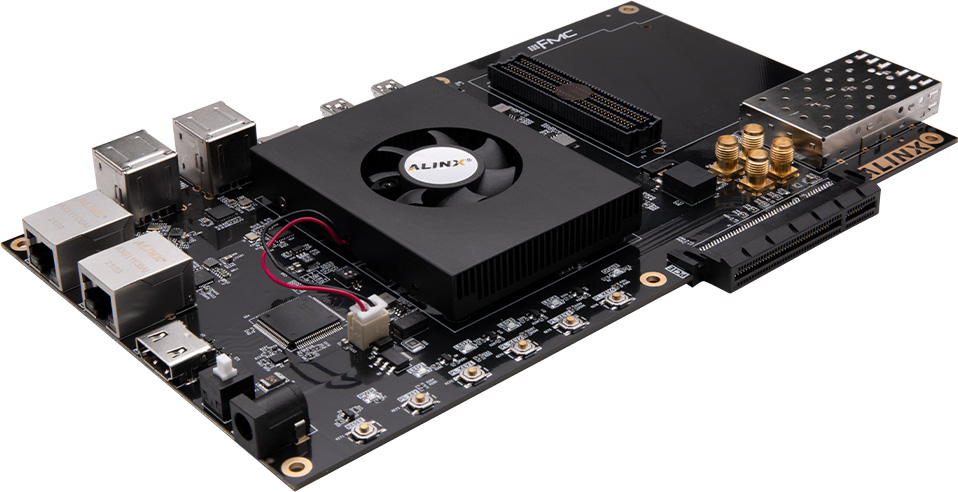

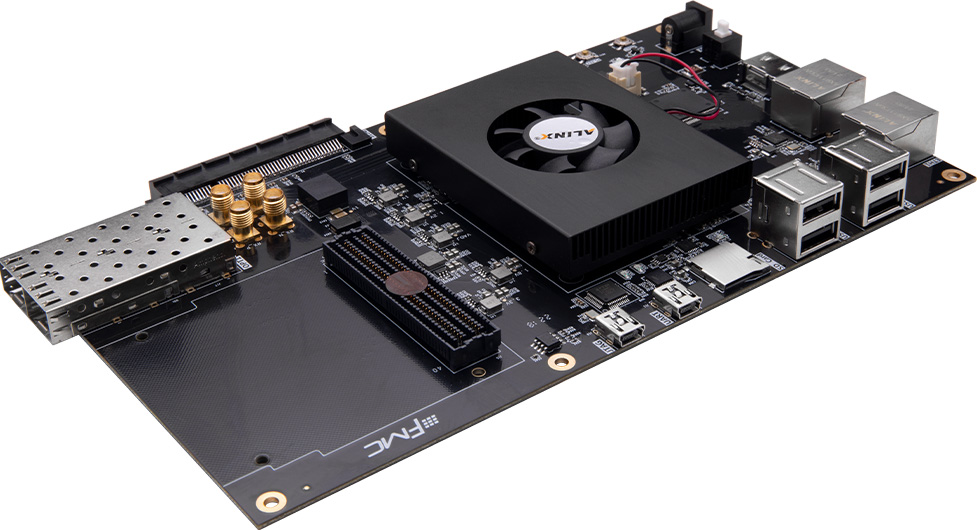

開發板

AX7350B

FPGA 型號

XC7Z035-2FFG676I

內核 CPU

雙核 ARM Cortex-A9 主頻 800MHz

PL 端內存

1GB DDR3，數據速率 1600Mbps

PS 端內存

1GB DDR3，數據速率 1066Mbps

GTX 收發器

8 路，支持 PCIE Gen2 x8

速度等級

-2

工作溫度

-40°C~85°C

查找表

171900

觸發器

343800

eMMC FLASH

8GB

MIO (ARM 端)

37 個

電壓可調 IO

96 個

芯片級別

工業級

邏輯單元數量

275k

乘法器

900 ( 18 x 25MACCs )

Block RAM

17.6Mbit

QSPI FLASH

256MBit

PL IO (FPGA)

144 個

LVDS 差分對

48 個

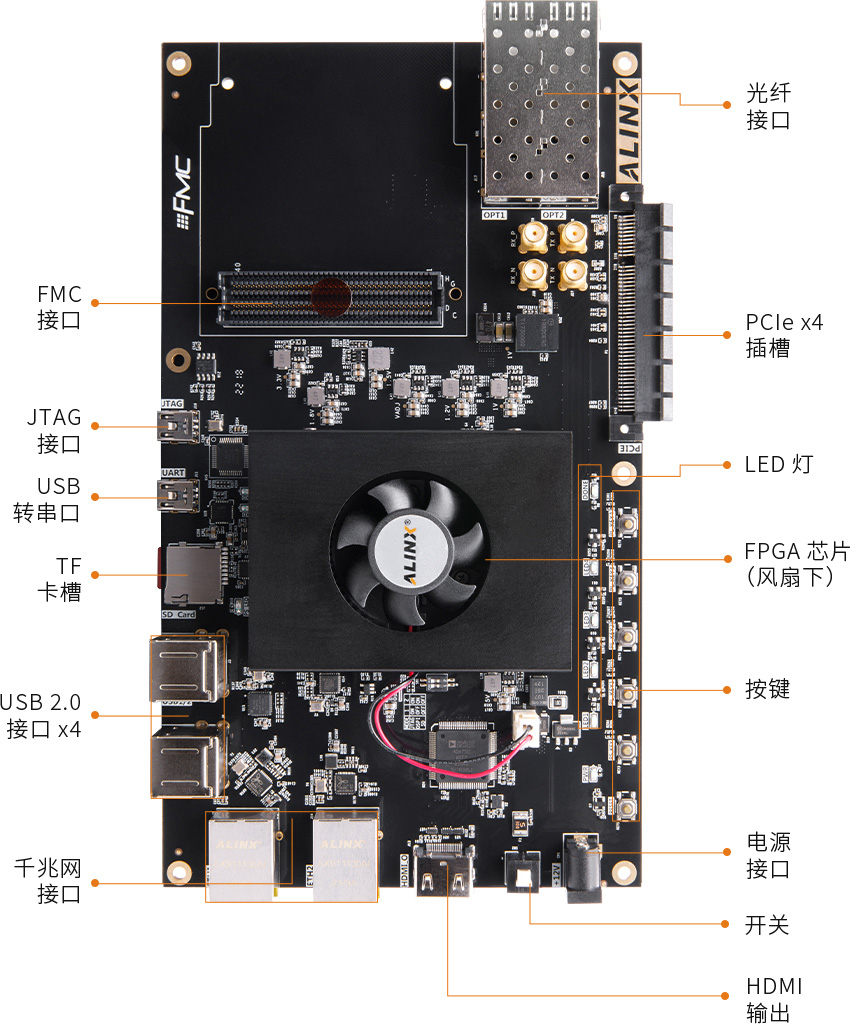

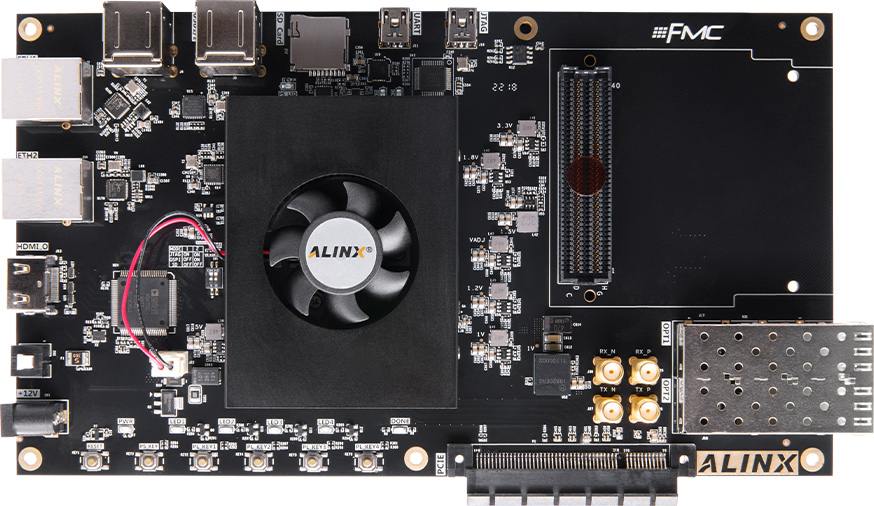

DDR3

PS 端 1GB DDR3，32bit 總線，可作為 ZYNQ 芯片數據緩存，操作系統運行內存
PL 端 1GB DDR3，32bit 總線，可作為 FPGA 的數據存儲，圖像分析緩存，數據處理

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據存儲

eMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

光纖接口

2 路 SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度高達 10.3125Gb/s

PCIe 插槽

支持 PCIe 2.0 x4 ROOT 模式，單通道通信速率可高達 5Gb/s，可連接 NVMe SSD

以太網接口

2 路千兆以太網 RJ-45 接口，進行以太網數據交換

JTAG 口

1 路板載 USB JTAG 調試接口，對 ZYNQ 系統進行調試和下載

HDMI 輸出

1 路 HDMI 視頻輸出接口，最高支持 1080P@60Hz 輸出，支持 3D 輸出

USB 2.0 接口

4 路 USB 2.0 接口，可連接鼠標、鍵盤等 USB 外設

USB 轉串口

1 路 USB Uart 接口，用于和電腦通信,方便用戶調試

晶振

1 個 33.333Mhz 有源晶振，給 PS 系統提供時鐘源
1 個 50MHz 的有源晶振，為 PL 邏輯提供額外時鐘
1 個可編程時鐘芯片給 GTX 提供時鐘源,為 PCIE，光纖和 DDR 工作提供參考時鐘

TF 卡座

1 路 TF 卡座，用于存儲操作系統鏡像和文件系統

LED

5 個 LED 燈，1 個 PS 控制，4 個 PL 控制

按鍵

6 個按鍵和，1 個復位按鍵，1 個 PS 控制按鍵，4 個 PL  控制按鍵

FMC 擴展口

1 個標準的 FMC LPC 的擴展口，可外接 ALINX 各種 FMC 模塊 ( HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等 ) FMC 擴展口包含 34 對 差分 IO 信號和 1 路高速 GTX 收發信號

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

FPGA 開發板

1 塊

散熱風扇

1 個

Mini USB 線

2 根

透明保護板

1 塊

12V 電源

1 個

讀卡器

1 個

TF卡

1 個

尺寸大小

220mmx 125mm

疊層數量

12 層 PCB 板設計
