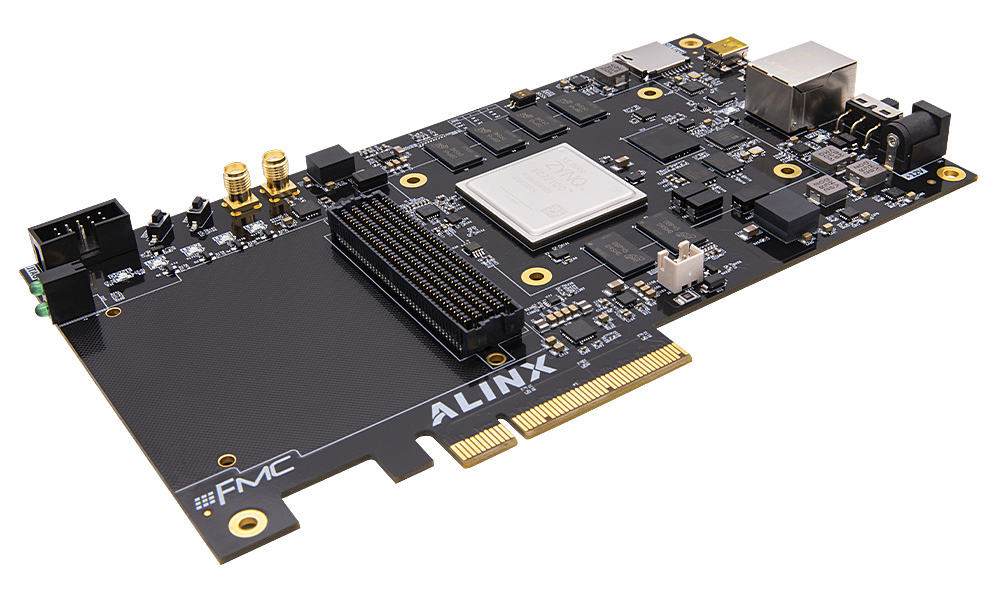

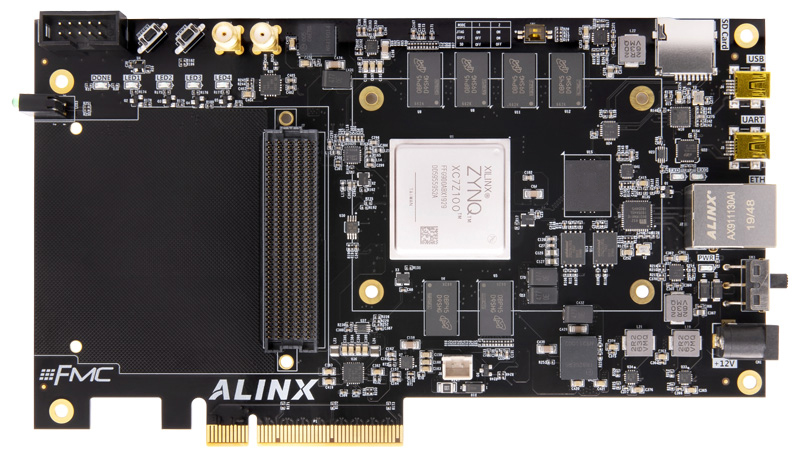

開發板

AX7450

FPGA 型號

XC7Z100-2FFG900

內核 CPU

雙核 ARM Cortex-A9，主頻 800MHz

PL 端內存

2GB DDR3，數據速率 1600Mbps，64bit

PS 端內存

1GB DDR3，數據速率 1066Mbps，32bit

收發器

16 路，支持 PCIE Gen2 x8

速度等級

-2

工作溫度

-40°C~85°C

查找表

277,400

觸發器

554,800

eMMC FLASH

8GB

芯片級別

工業級

邏輯單元數量

444k

乘法器

2020 ( 18x25MACCs )

Block RAM

26.5Mb

QSPI FLASH

64MB

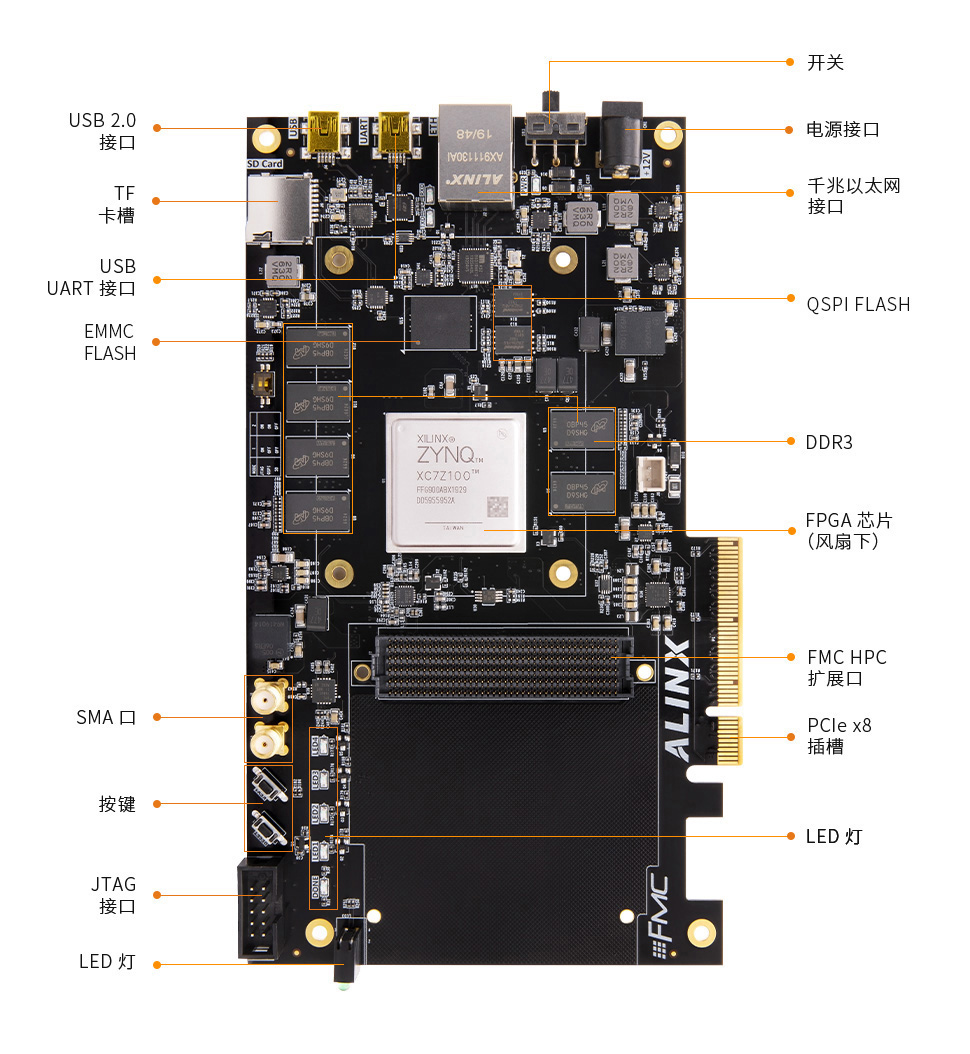

DDR3

PS 端 2 片 512MB DDR3 共 1GB，32bit 總線，可作為 ZYNQ 芯片數據緩存,操作系統運行內存
PL 端 4 片 512MB DDR3 共 2GB，64bit 總線，可作為 FPGA 的數據存儲,圖像分析緩存，數據處理

QSPI Flash

2 片 32MB QSPI FLASH，可用作 FPGA 用戶數據存儲

EMMC Flash

PS 端掛載 1 片 8GB eMMC FLASH 存儲芯片，用戶存儲操作系統文件或者其他用戶數據

PCIe 接口

支持 PCI Express 2.0 標準，提供標準的 PCIe x8 高速數據傳輸接口，單通道通信速率可高達 5Gb/s

以太網接口

1 路千兆以太網 RJ-45 接口，進行以太網數據交換

JTAG 口

1 路 JTAG 調試接口，對 ZYNQ 系統進行調試和下載

USB 2.0 接口

1 路 USB 2.0 接口，PC 或 USB 設備的 OTG 通信

USB Uart

1 路 USB Uart 接口，用于和電腦通信,方便用戶調試

TF 卡座

1 路 TF 卡座,用于存儲操作系統鏡像和文件系統

晶振

1 個 33.333Mhz 有源晶振，給 PS 系統提供穩定時鐘源
1 個 50MHz 的有源晶振，為 PL 邏輯提供額外的時鐘
1 個可編程時鐘芯片給 GTX 提供時鐘源，為 PCIE、光纖和 DDR 工作提供參考時鐘

SMA 口

2 路 SMA 接口，連接外部觸發信號或者時鐘信

LED

1 個電源指示燈，1 個 DONE 指示燈，4 個用戶調試 LED 燈，1 個前面板雙色 LED 燈

按鍵

2 個按鍵，1 個復位按鍵，1 個 PL 用戶按鍵

FMC 擴展口

1 個標準的 FMC HPC 擴展口，可外接 ALINX 各種 FMC 模塊 ( HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等 ) FMC 擴展口包含 84 對差分 IO 信號和 8 路高速 GTX 收發信號

輸入電壓

+12V 電壓輸入

供電

12V / 3A 供電

輸入電流

3A 最大電流保護

FPGA 開發板

1 塊

散熱風扇

1 個

下載器

1 套

TF 卡

1 個

12V 電源

1 個

讀卡器

1 個

Mini USB 線

2 根

尺寸大小

擴展板 190.2mmx 106.6mm

疊層數量

擴展板 4 層 PCB 板設計
