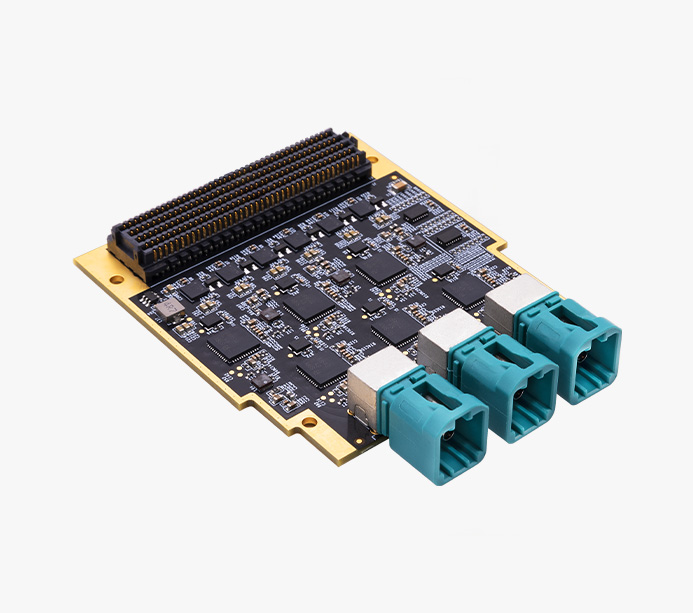

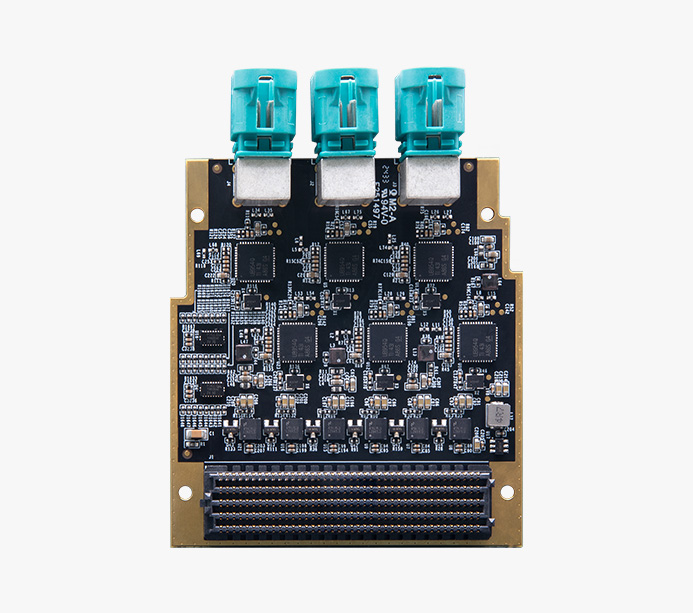

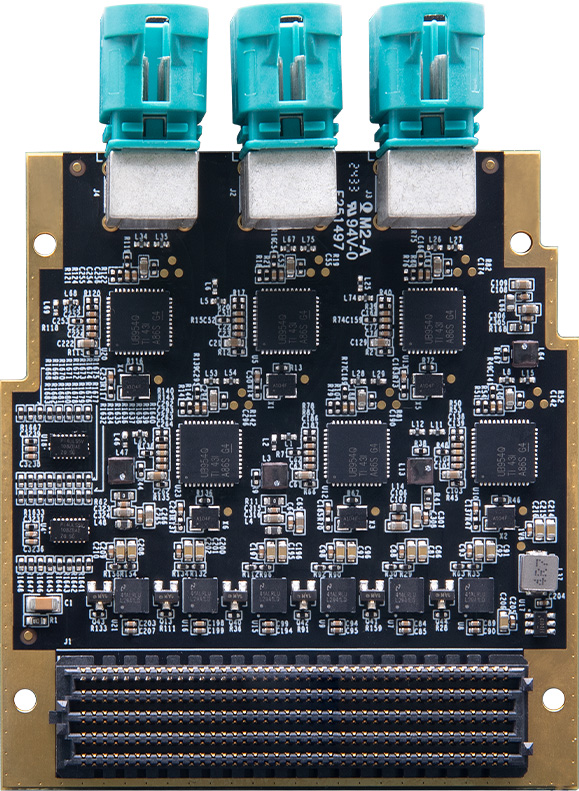

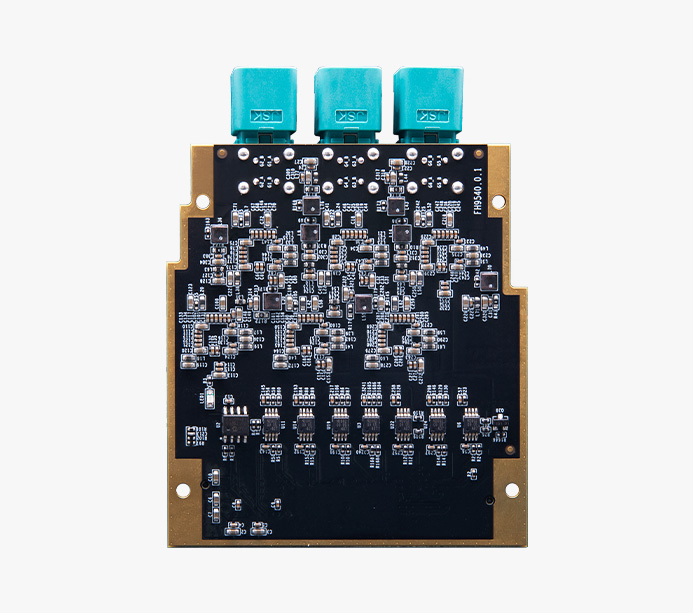

12 路 FPD-LINK III 注入  FMC 子卡

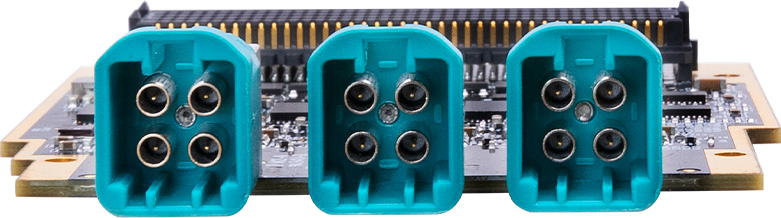

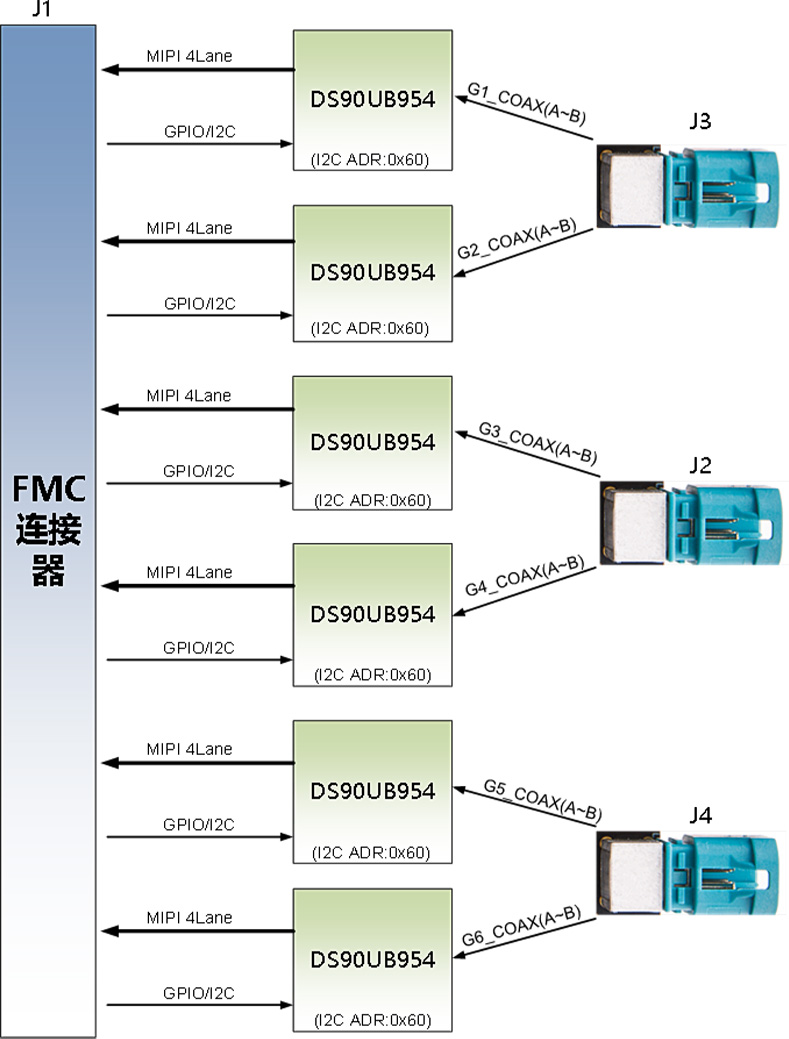

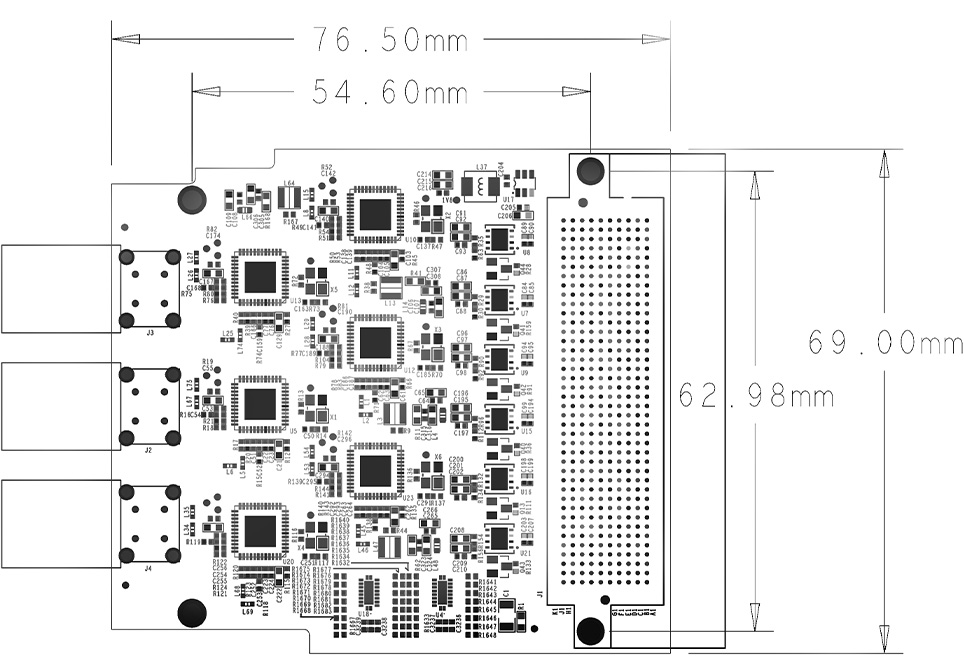

FH9540 采用 6 片 DS90UB954TRGZTQ1 實現 12 路視頻接收解碼輸出視頻接口采用 4 合 1 的 FAKRA 車規同軸連接器

FMC 模塊安裝和測試

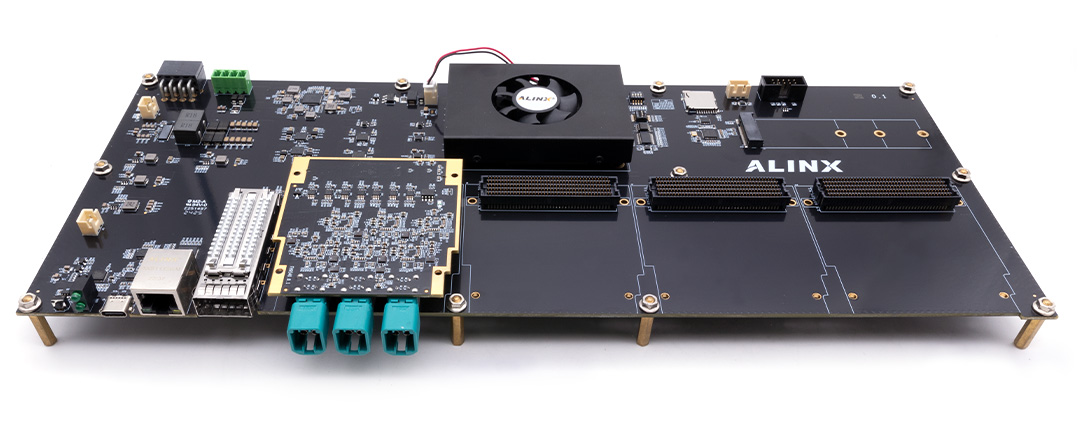

目前 FH9540 模塊只能適配 Z7-P，Z19-P，BZ7，BZ10 開發板，下圖為 FH9540 模塊和 BZ10 的安裝圖，連接到 BZ10 的FMC1，通過 Fakra 連接器，連接到 FH9540 接收圖像數據

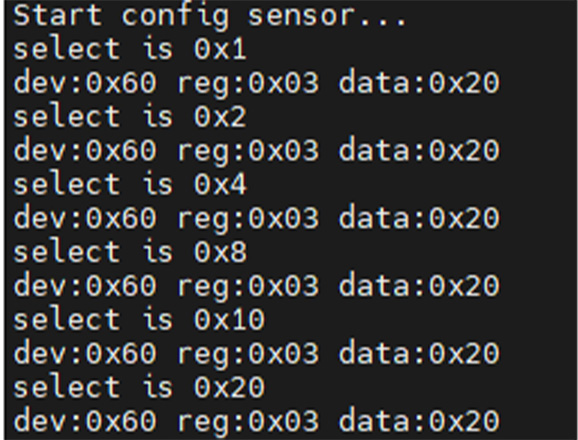

I2C 測試：通過 I2C 讀寫 6 個 954 芯片，驗證 I2C 通路，可以讀到芯片的寄存器數據，并進行配置

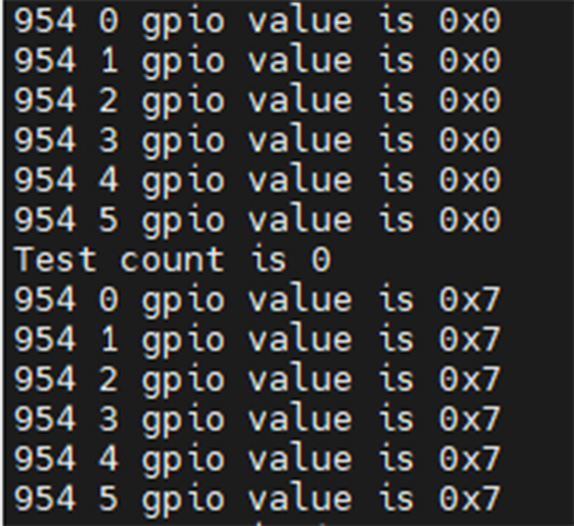

測試 GPIO：每個 954 芯片有 3 個 GPIO 連接到 FPGA，通過 I2C 配置 954 寄存器，修改 3 個 GPIO 的輸出值，并用 axi gpio ip 讀到 GPIO 的值，并打印

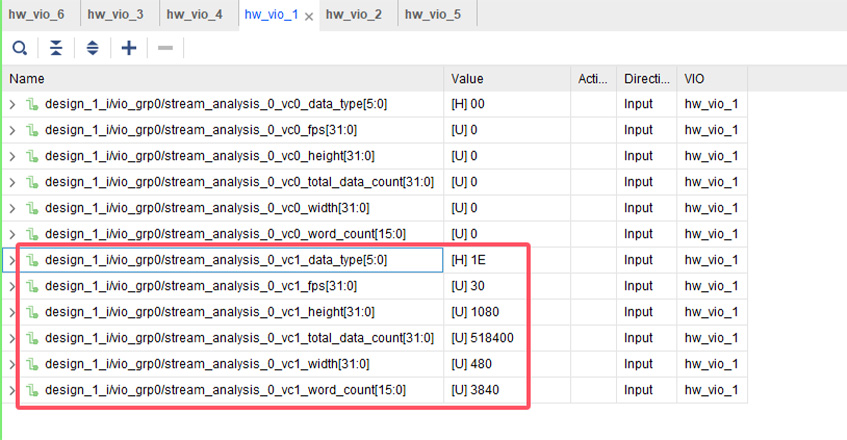

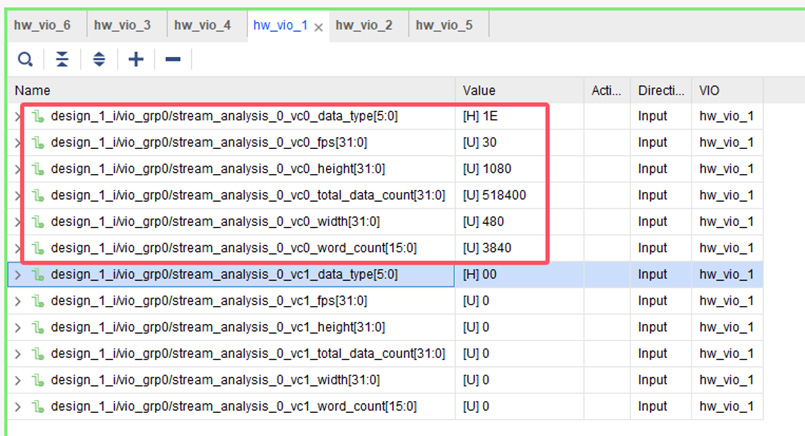

測試圖像接收：每個 954 芯片有 2 個 port，可以接收 12 路攝像頭數據，經過 I2C 配置，將 port0 的接收數據的 VC 配置為 0，port1 的 VC 配置為 1

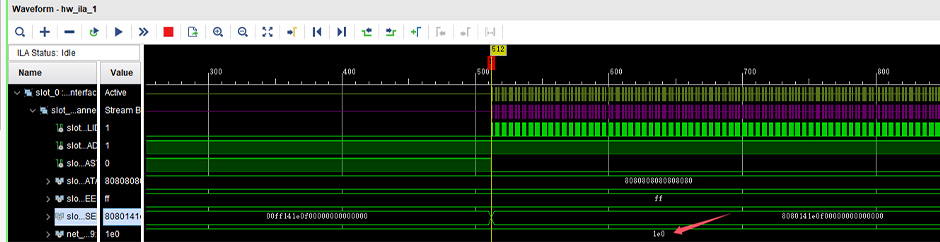

第 1 個 954 芯片 port0

測試圖像接收：依次測量 6 個 DS90UB954 芯片的 2 個 port，6 路 DS90UB954 芯片的功能均正常

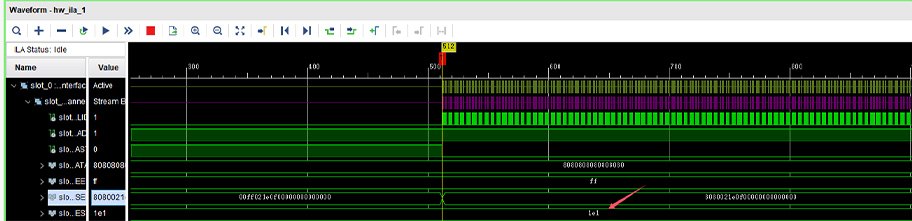

第 1 個 954 芯片 port1
