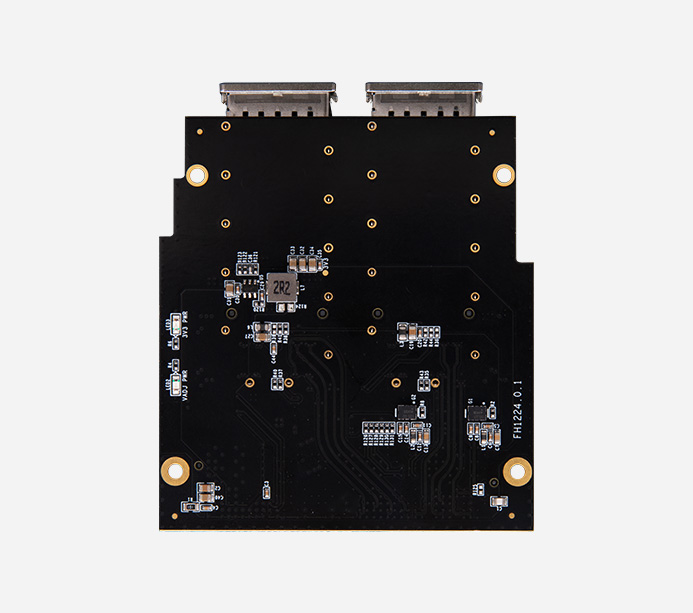

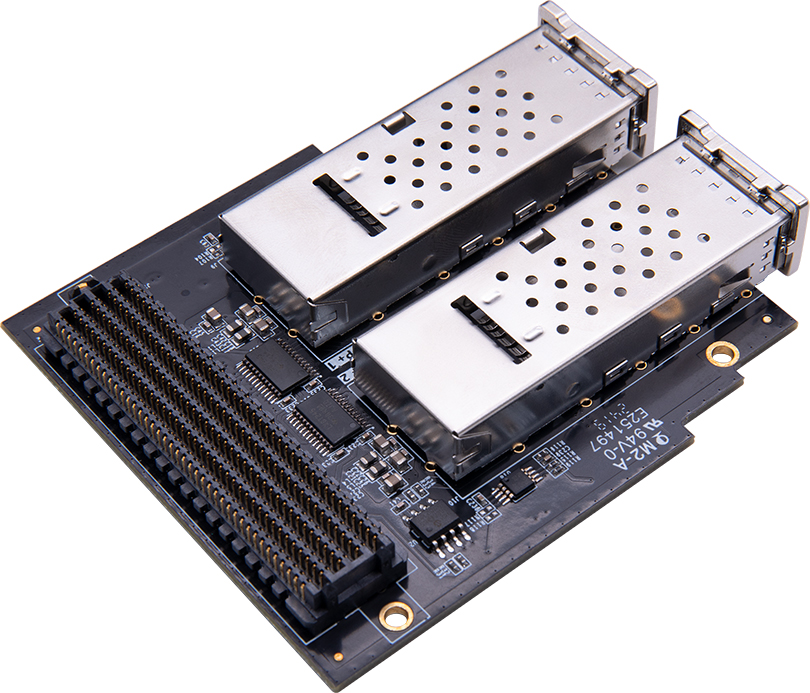

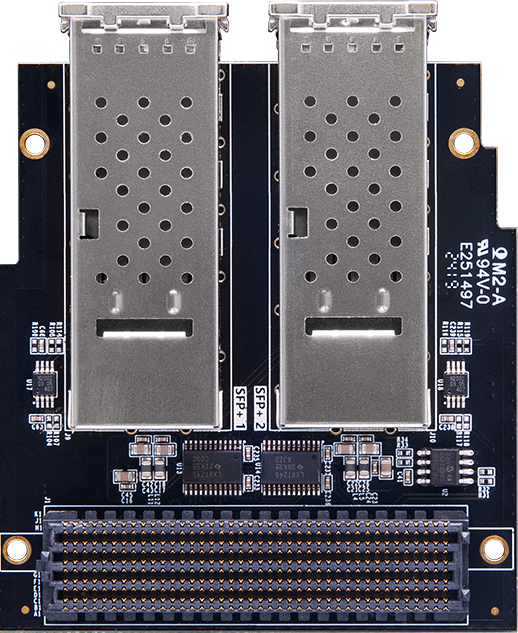

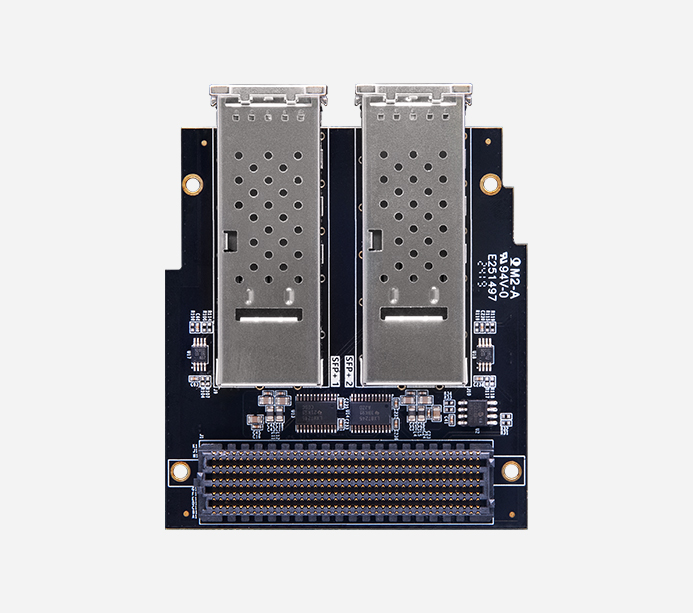

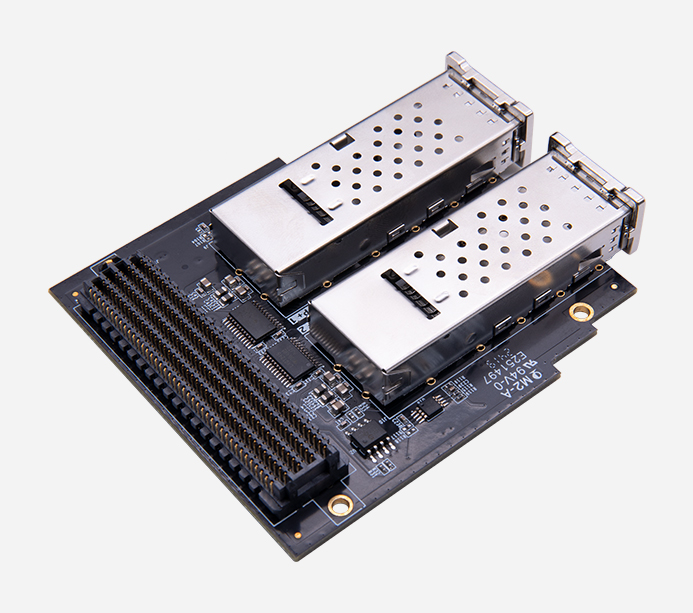

FH1224 為 2 路 40G QSFP+光纖模塊，每路光纖收發器集成了 4 傳送通道和 4 接收通道，這種 4 通道的可插拔接口傳輸速率達到了 40Gb/s
QSFP+ 接口
2 路 QSFP+ 光纖接口（最高速率：40Gb/s）
板載晶振
1 片 156.25MHz，1 片 125MHz
FMC 接口
FMC HPC 接口
FMC 連接器型號
ASP-134488-01
板卡標準
VITA 57.1

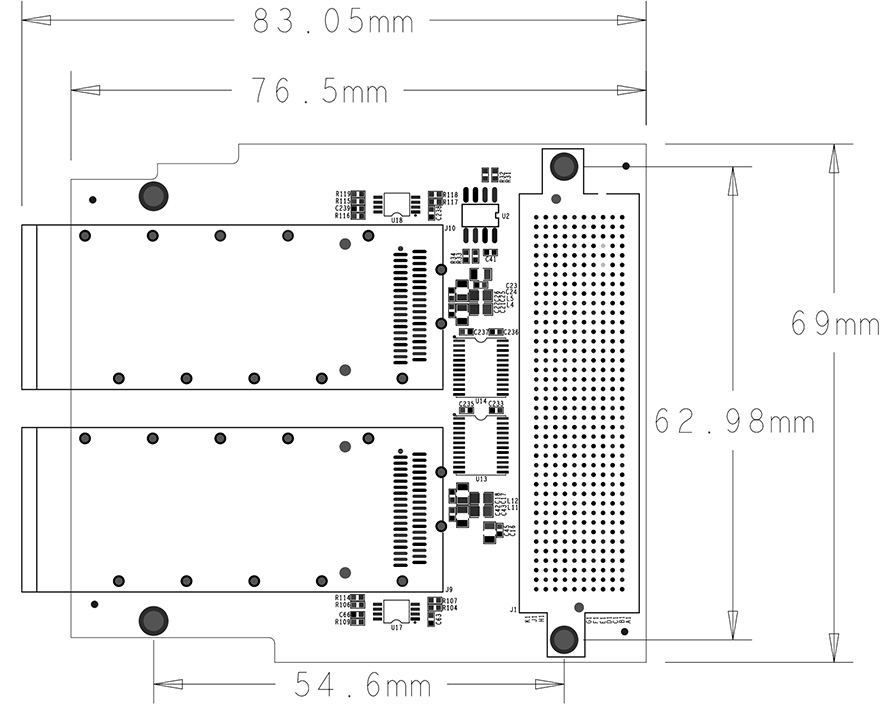

板卡尺寸
76.5x 69mm

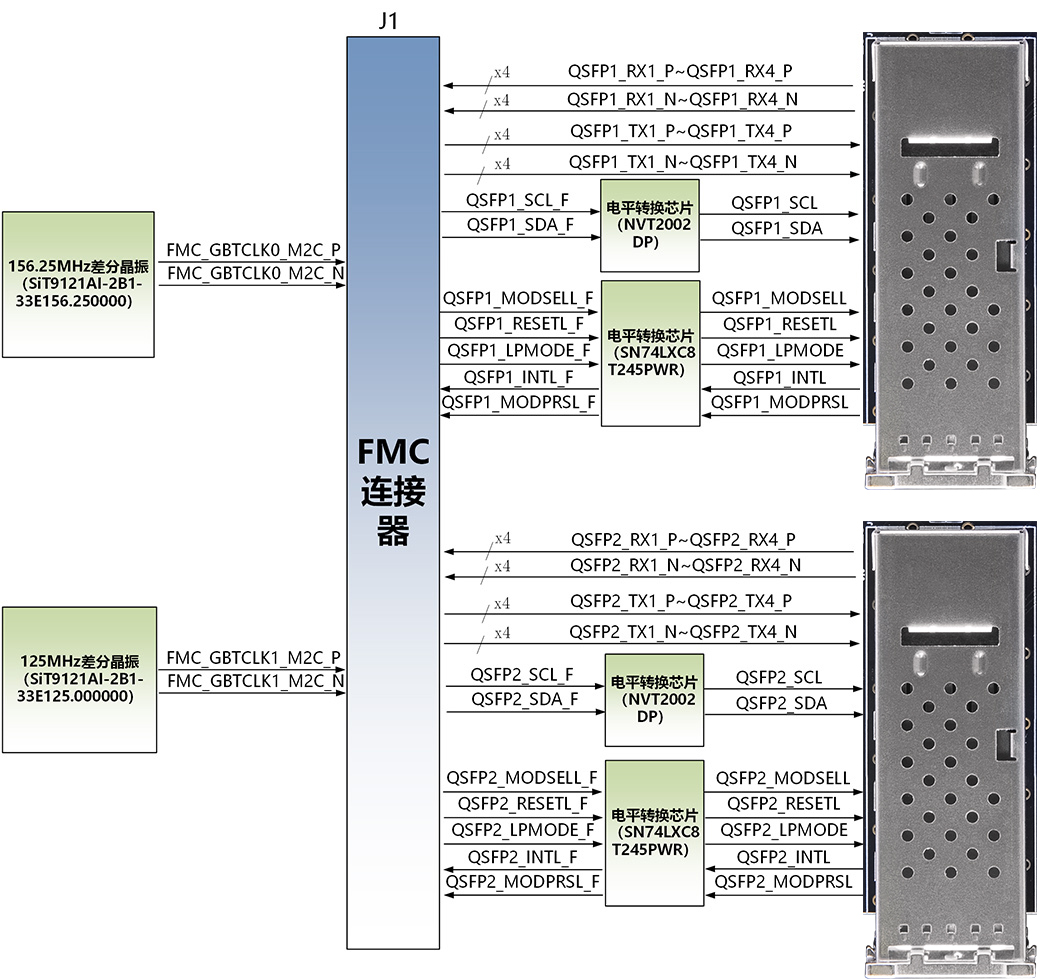

QSFP+ 光纖接口收發信號通過 FMC 與 FPGA 收發器相連接，4 路光纖 TX 信號通過 FMC C2M 管腳與 FPGA 的收發器發送端連接，4 路光纖 RX 信號通過 FMC M2C 管腳與FPGA 的收發器接收端連接，單路收發器速率高達 10Gbps 帶寬，4 路收發器速率共高達 40Gbps
FH1224 模塊和 FPGA 開發板的硬件連接測試

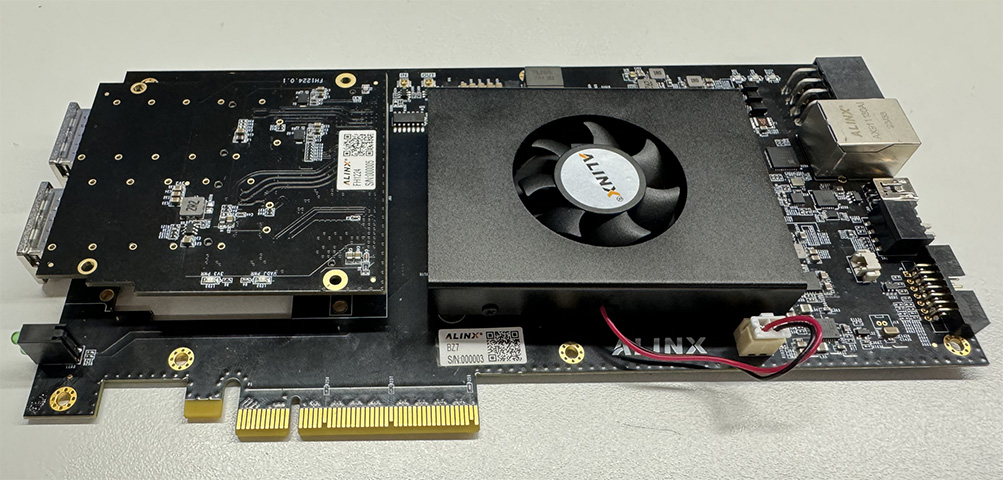

BZ7 開發板的和 FH1224 的硬件連接圖

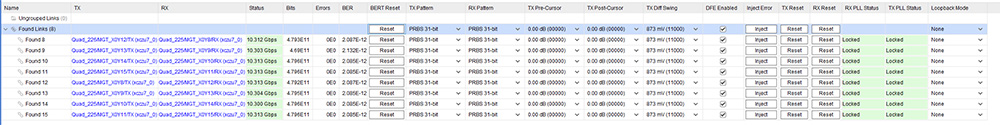

速率 10.3125Gbps，碼流 PRBS31，沒有數據錯誤

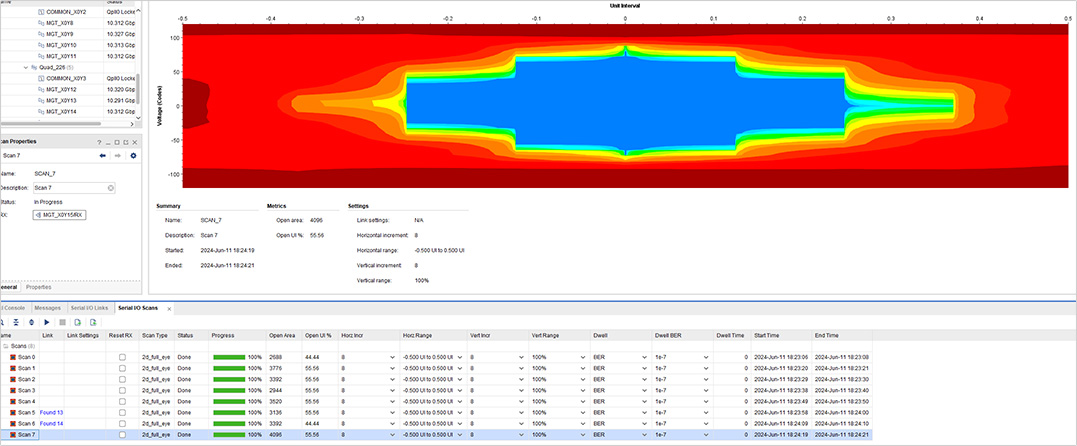

眼圖正常

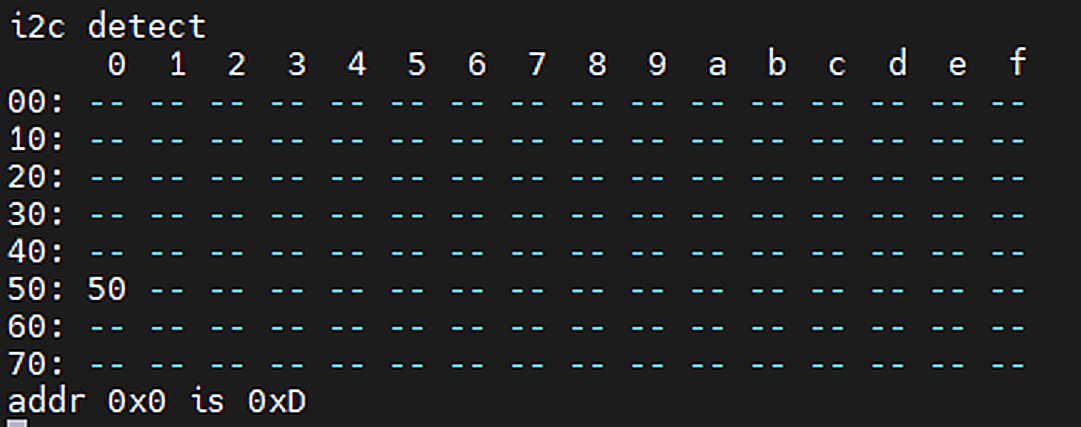

I2C 掃描光模塊，7 位設備地址是 0x50，讀出 ID 是 0xD
