FPGA 型號

PGL50G-61FBG484

芯片級別

芯片速度  -6，工業級

觸發器  ( FF )

64200

等效 LUT4

51360

RAM ( 18Kbit/塊 )

134

APM ( 18*18 )

84

時鐘資源 PLL

26818Kb

AES 模塊

1

IO 口

172 個

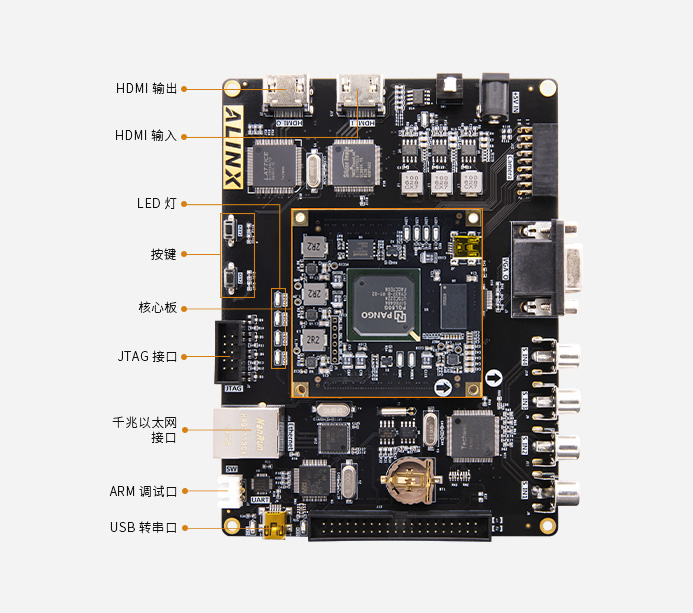

HDMI 輸入

1 路 HDMI 輸入，支持 1080P@60Hz 輸入，支持不同格式數據

HDMI 輸出

1 路 HDMI 輸出，支持1080P@60Hz 輸出，支持 3D 輸出

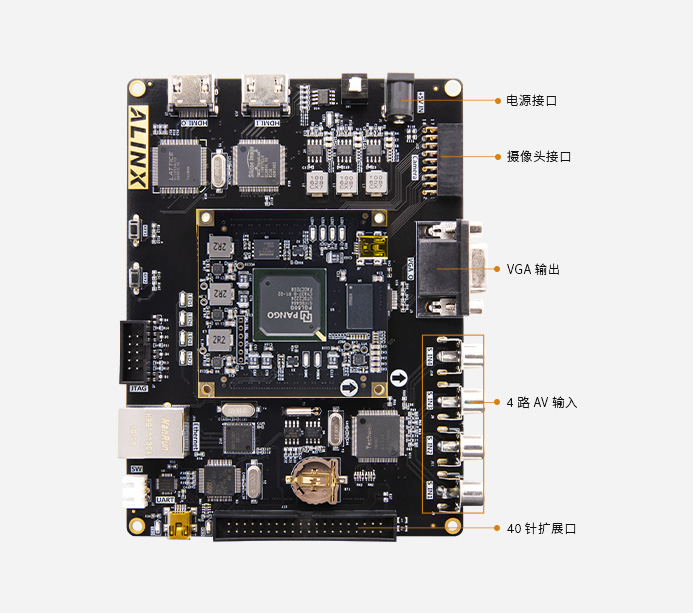

VGA 輸出

1 路 VGA 輸出，支持 RGB 數字輸入和 VGA 接口輸出，支持 240MSPS 轉換速率，支持 1080p@60Hz 視頻圖像輸出

AV 輸入

4 路 AV 輸入接口，PAL / NTSC / SECAM 自動識別，支持 720*576 輸入

千兆以太網

1 路 10/100M/1000M 以太網 RJ-45 接口，提供網絡通信服務

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

ARM 控制器

1 片 ARM 芯片，通過 I2C 配置各接口芯片寄存器和 FPGA 數據通信

CMOS 接口

1 個 18 針的攝像頭接口，可以接 500 萬 OV5640 攝像頭

晶振

50M 有源晶振和 27M 有源晶振各 1 個

RTC 實時時鐘

1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（ 需自購 ）

JTAG 口

10  針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

SD 卡座

1 路 Micro SD 卡座，支持 SPI 模式

40 針擴展口

1 個 40 針 2.54mm 間距擴展口，可接 ALINX 各種模塊（ 雙目攝像頭，LCD 屏，高速 AD 模塊等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路

電源

5V，2A 供電

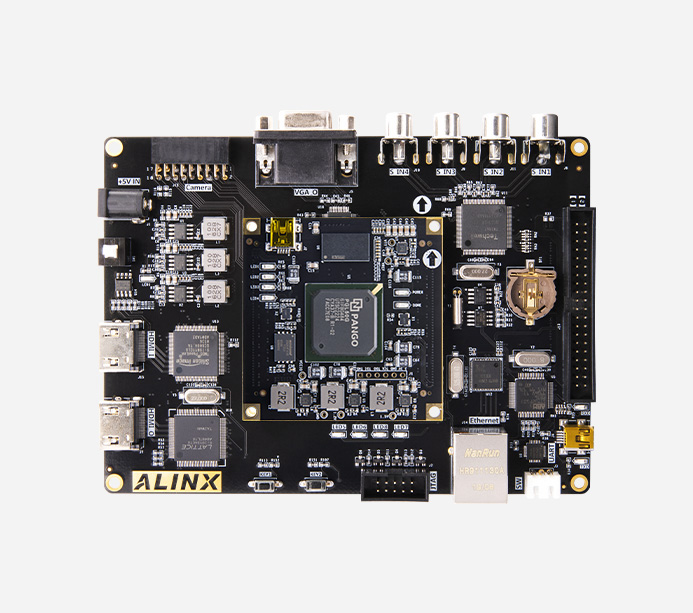

FPGA 開發板

1 塊

下載器

1 套

Mini USB 線

1 根

5V 電源

1 個

透明保護板

1 塊

AV 線

4 根

尺寸大小

150mmx 110mm

疊層數量

核心板 8 層 PCB 板設計，擴展板 4 層 PCB 板設計
