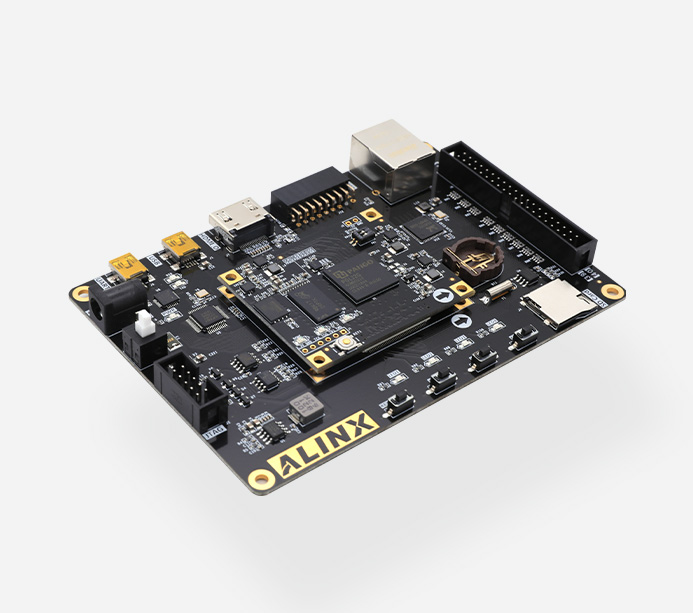

紫光同創 Logos PGL22G 國產 FPGA 開發板

PGL22G

產品型號
PGL22G
產地
上海
EAN碼
6971390270264
價格
￥899.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

國產紫光同創 Logos 系列 FPGA 開發板

HDMI 輸出接口、USB、以太網、JTAG 調試接口、攝像頭接口、1 路 40PIN 擴展口、RTC 時鐘等，滿足視頻圖像處理和工業控制等方面要求

技術支持

配套例程及配套資料，開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取

01. Pango Design Suite 2019.1 安裝
02. LED 流水燈實驗 及仿真
03. 按鍵測試
04. PLL 鎖相環輸出測試
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C 接口 EEPROM 實驗
08. SD 卡讀寫實驗
09. HDMI 彩條輸出
10. 4.3 寸屏彩條輸出
11. 7 寸屏彩條輸出
12. DDR3 讀寫數據測試
13. AN831 錄音與播放
14. SD 卡音樂播放例程
15. 字符 HDMI 顯示
16. 字符 4.3 寸屏顯示
17. 字符 7 寸屏顯示
18. SD 卡圖片 HDMI 顯示
19. SD 卡圖片 4.3 寸 LCD 顯示

20. SD 卡圖片 7 寸 LCD 顯示
21. 攝像頭采集 HDMI 顯示
22. 攝像頭采集 4.3 寸屏顯示
23. 攝像頭采集 7 寸屏顯示
24. AN5642 攝像頭采集 HDMI 顯示
25. 攝像頭 SOBEL 邊緣檢測
26. AD9238 波形顯示例程
27. AD7606 波形顯示例程
28. ADDA 測試?yán)?br/>29. AD9767 雙通道正弦波產生
30. AD9767 雙通道三角波產生
31. RTC 時間實驗
32. 千兆以太網傳輸實驗
33. AD9238 以太網傳輸例程
34. AD7606 以太網傳輸例程
35. AD9280 以太網傳輸例程
36. 千兆以太網視頻傳輸實驗
37. USB 發送接收速度測試

產品套餐

AN108 AD/DA套餐

AN9767 DA 采集套餐

AN706 AD 采集套餐

AN9238 AD 采集套餐

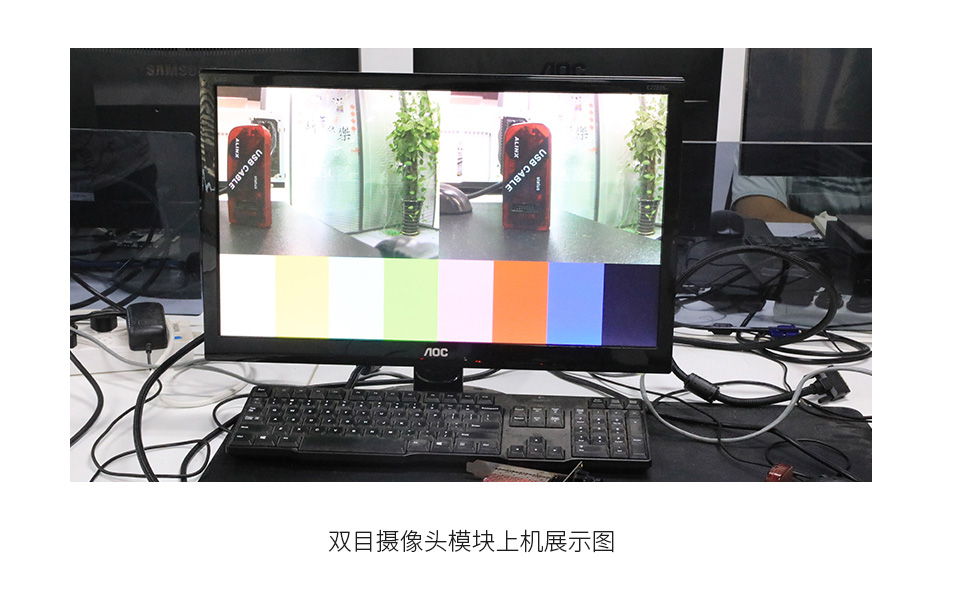

雙目攝像頭套餐

單目攝像頭視頻套餐

豪華套餐

開發板

●

下載器

●

AN108

●

AN9767

●

AN706

●

AN9238

●

AN5642

●

AN5640

●

4.3 寸屏

●

套餐配套模塊，點擊了解更多

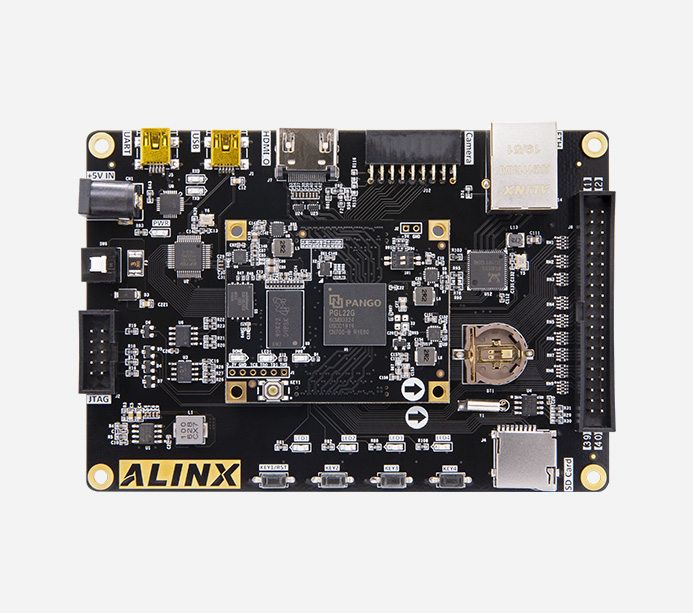

功能接口

·核心板

點擊上方圖片查看核心板詳情>>

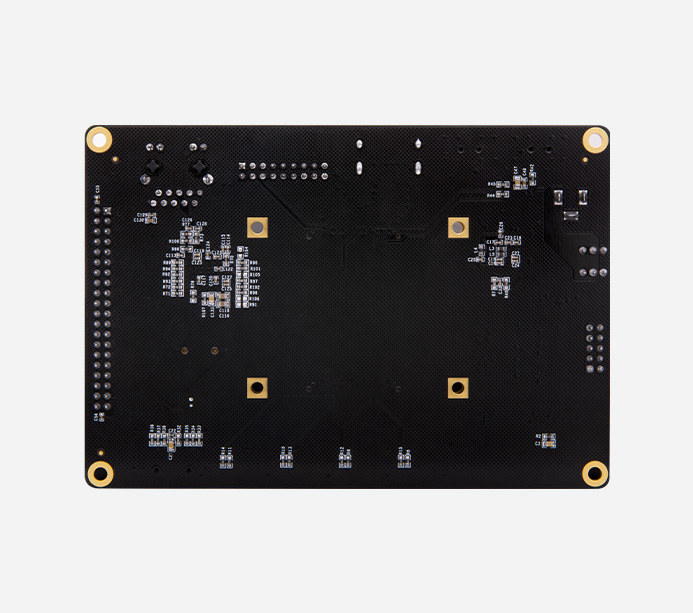

·開發板


產品參數

核心板主要參數

FPGA 型號

PGL22G-6CMBG324

DDR3

256MB DDR3

速度等級

QSPI FLASH

16MB

溫度等級

商業級 0°C~70°C

LUT5

17536 個

等效 LUT4

21043 個

26304 個

Distributed RAM

70144 bits

18Kb DRM

48 個

APM

30 個

PLL

6 個

ADC

1 個

HMEMC

2 個

MAX USER IO

240 個

I/O

114 個

LVDS

12 個

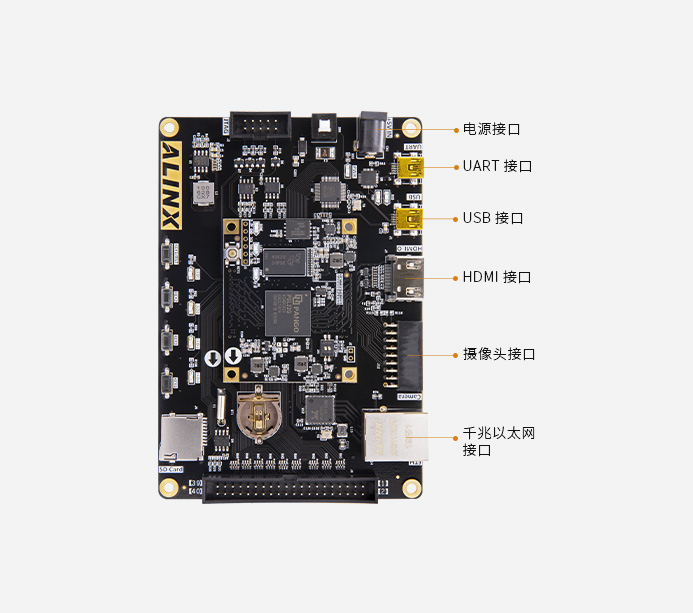

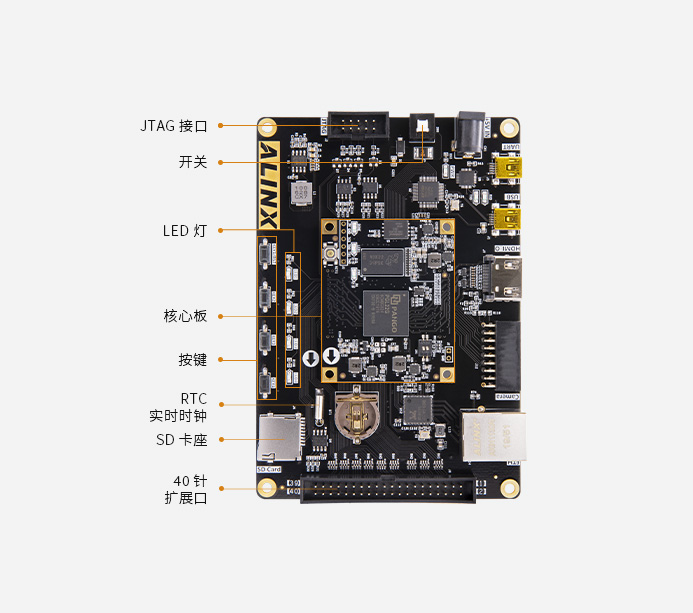

功能和接口

內存

1 片 256MB DDR3，16bit 總線，用于數據緩存

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲

晶振

1 個 50Mhz 有源晶振，給系統提供穩定的時鐘源

HDMI 輸出

1 路 HDMI 輸出，為開發板提供不同格式的視頻輸出接口

千兆以太網

1 路 10/100M/1000M 以太網 RJ-45 接口，提供網絡通信服務

USB 接口

1路 USB2.0 接口，用于開發板和 PC 之間 USB2.0 高速通信

USB轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

CMOS 接口

1 個 18 針的攝像頭接口，可以接 500 萬 OV5640 攝像頭

RTC 實時時鐘

1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（需自購）

JTAG口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

SD 卡座

1 路 Micro SD 卡座，支持 SPI 模式

LED

5 個 LED 燈（1 個核心板，4 個擴展板）

按鍵

4 個按鍵

40 針擴展口

1 個 40 針 2.54mm 間距擴展口，可接 ALINX 各種模塊（雙目攝像頭，LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路

電源參數

電源

5V，2A 供電

包裝清單

FPGA開發板

1 塊

下載器

1 套

Mini USB 線

1 根

5V 電源

1 個

透明保護板

1 塊

結構尺寸

尺寸大小

130mmx 90mm

疊層數量

核心板 10 層 PCB 板設計，擴展板 4 層 PCB 板設計
