核心板

ACU19EG

FPGA 型號

XCZU19EG-2FFVC1760I

芯片 CPU

4x ARM Cortex-A53，1.333GHz 雙核 Cortex?-R5，533MHz

芯片 GPU

Mali?-400 MP2

核心板內存

PS 端 DDR4，5GB，72bit，2400Mbps，支持ECC
PL 端 DDR4，4GB，64bit，2400Mbps

PS 端高速連接

PCIe? Gen2 x4， 2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般連接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO

芯片級別

工業級 -40°c~85°c

Logic Cells

1,143K

Flip-Flops

1,045K

LUTs

523K

Distributed RAM

9.8Mb

Block RAM

34.6Mb

UltraRAM

36.0Mb

CMTs

11

DSP Slices

1,968

150G Interlaken

4

100G Ethernet

4

PL PCIE Gen 3

PCIE Gen3 x5

PL GTH

16.3Gb/s x32

PL GTY

28.21Gb/s x16

PL HP I/O

240 個

PL HD I/O

96 個

eMMC FLASH

32GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

QSPI FLASH

128MB，可以作為系統的啟動設備來存儲系統的啟動鏡像

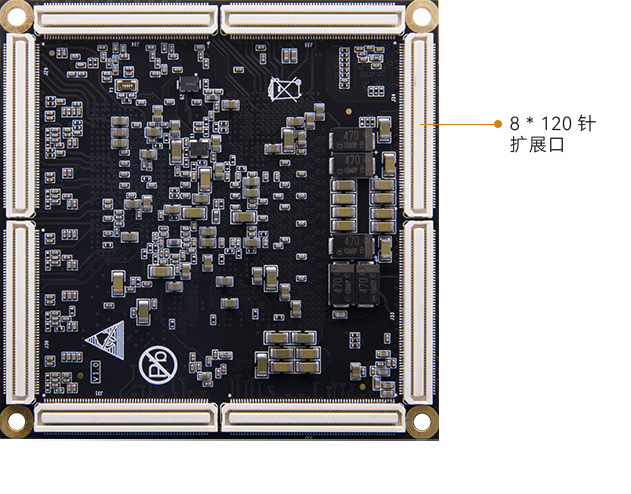

擴展口

8 路 120 針 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個 RTC 實時時鐘為 PS 系統的提供 32.768KHz 實時時鐘源
1 個單端 33.333MHz 晶振提供給 PS 系統時鐘輸入
1 差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鐘

輸入電壓

板對板連接器，12V 供電

FPGA核心板

1 塊

尺寸大小

80 x 80 x 11.8mm

合高

3.0mm

疊層數量

16 層，高質量 PCB 材質
