Xilinx Zynq UltraScale+ MPSoC AI FPGA 核心板 XCZU4EV ACU4EV

XCZU4EV

產品型號
ACU4EV V2.0
溫度等級
-40℃~85℃
產地
上海
EAN碼
6971390275924
價格
￥3999.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 與雙核 Cortex-R5 實時處理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合，集成型 H.264/H.265 視頻編解碼器，編解碼達 4Kx 2K (60fps) 視頻是多媒體、汽車 ADAS、監控、AI 智能、云計算、高速數據交換存儲、及其它嵌入式視覺應用的理想選擇

·ARM 處理器
四核 ARM CORTEX-A53+ 雙核 ARM CORTEX-R5
·GPU 圖形處理器
Mali?-400 MP2 GPU
·5GB DDR4
PS 4GB DDR4+ PL 1GB DDR4
·FLASH 存儲
32GB eMMC FLASH，32MB QSPI FLASH

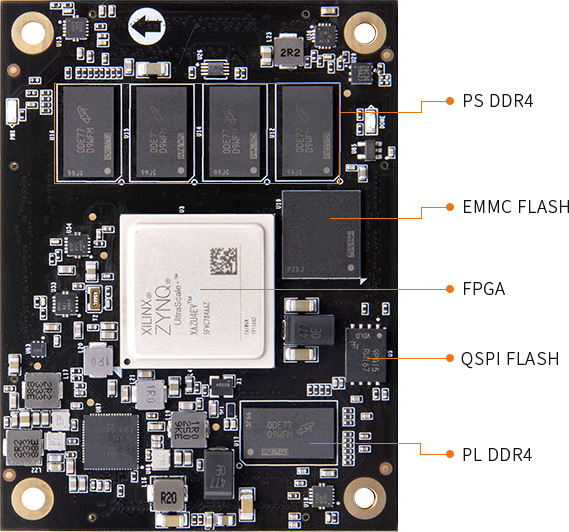

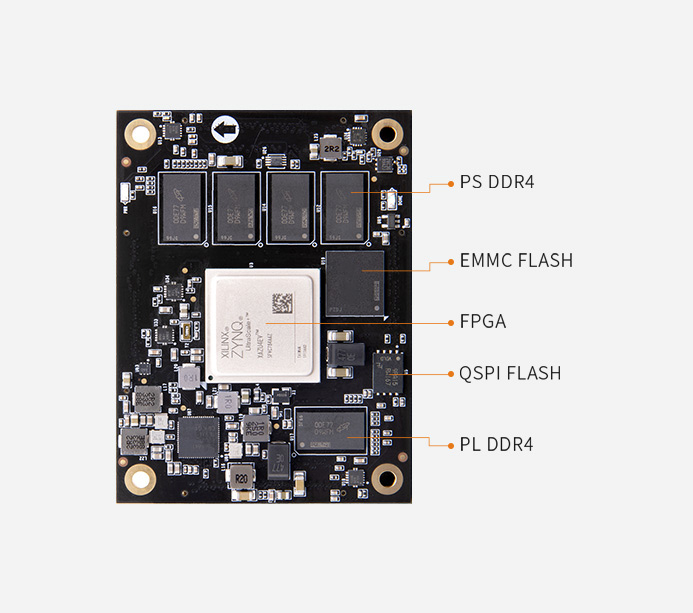

功能接口

對應開發板

·AXU4EV-E

*了解對應開發板，點擊查看詳情>>

·AXU4EV-P

*了解對應開發板，點擊查看詳情>>

產品參數

核心板主要參數

核心板

ACU4EV

FPGA 型號

XCZU4EV-1SFVC784I

芯片 CPU

4x Cortex?-A53，1.2GHz；雙核 Cortex?-R5，500MHz

芯片 GPU

Mali?-400 MP2

核心板內存

PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 1GB，16bit，2133Mbps

PS 端高速連接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般連接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO

PL 端 PCIe

PCIe Gen3 x4

PL 端 GTH

12.5Gb/s x4

芯片級別

工業級

工作溫度

-40°c~85°c

速度等級

-1

邏輯單元

192K

查找表

88K

乘法器

728 (18x 25MACCs)

觸發器

176K

Block RAM

4.5Mb

eMMC FLASH

32GB

QSPI FLASH

256Mbit

HP I/O

96 個

HD I/O

84 個

功能和接口

VCU

1 個 Video Codec Unit (VCU)，集成型 H.264 / H.265 視頻編解碼器

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

EMMC Flash

32GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

擴展口

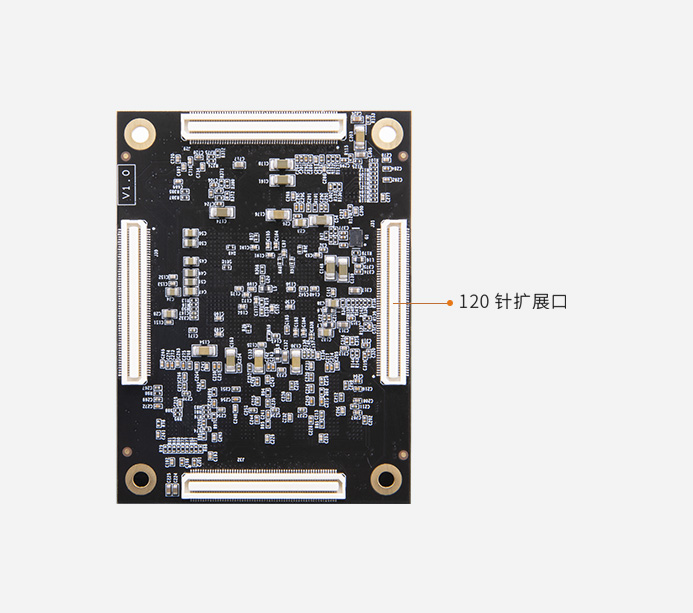

4 路 120Pin 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個單端 33.333MHz 晶振，提供給 PS 系統
1 差分 200MHz 晶振提供給 PL 邏輯、 DDR4 參考時鐘

電源參數

輸入電壓

5V 供電

包裝清單

FPGA 核心板

1 塊

結構尺寸

尺寸大小

80x 60x 7.1mm

合高

3.0mm

疊層數量

16 層，沉金工藝，高質量 PCB 材質


支持 XILINX VITIS-AI DPU

AI 識別檢測、深度計算學習

智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網

車輛識別

紅外車輛識別

行人識別

室內人物識別

火災檢測

安全帽檢測

混凝土缺陷檢測

PCB缺陷檢測

搭配 Mali?-400 MP2 GPU 、內存 64bit DDR4 超強組合

工業級 FPGA 芯片雙 ARM 應用處理器

4x ARM Cortex-A53，1.2GHz，雙核 Cortex?-R5，500MHz；PS 端 4GB DDR4，64bit，數據速率 2400Mbps，PL 端 1GB DDR4，16bit，數據速率 2133Mbps

高清視頻理念設計

H.264/H.265 視頻編解碼器

能夠同時編解碼達 4Kx 2K (60fps) 視頻


快速上手，縮短開發學習時間

提供資料方便二次開發

提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等方便二次開發


所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
