核心板

AC7100B

FPGA 型號

XC7A100T-2FGG484I

速度等級

-2

芯片等級

工業級別，-40°c~85°c

內存

1GB DDR3，32bit

QSPI FLASH

16MB

Logic cells

101440

查找表

15850

觸發器

126800

Max.Distributed RAM

1188

Block RAM (36Kb each)

135

Total Block RAM

4860kb

DSP Slices

240

收發器

4x 6.6Gbps

PIC Express

PCIE2.0

HR IO

180

差分對 LVDS

48

連接器

80pin x4

DDR3

2 片 512MB DDR3 共 1GB，32bit 總線，數據速率 800Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

高精度 LVDS 有源差分晶振，一個是 200MHz 給系統提供穩定的時鐘源，一個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入

收發器

4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信

工作溫度

-40°c~85°c

PCIe 2.0

支持 PCI Express 2.0x8

模數轉換 / XADC

1 個 12bit，1Mbps AD

JTAG

采用 6 針的 2.54mm 間距的單排測試孔

LED 燈

1 個 LED 燈

輸入電壓

5V 供電

FPGA 核心板

1 塊

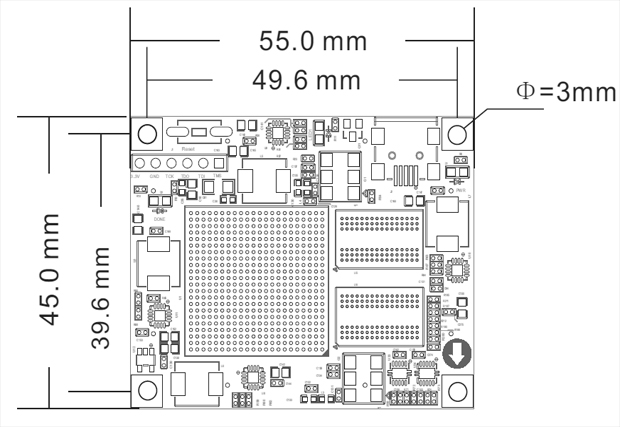

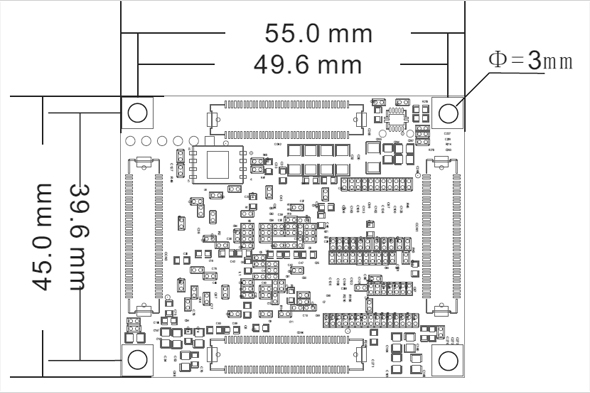

尺寸大小

45mmx 55mmx 6.0mm

連接器合高

1.6mm

連接器合高

3.0mm

 疊層數量

10 層 PCB 板設計
