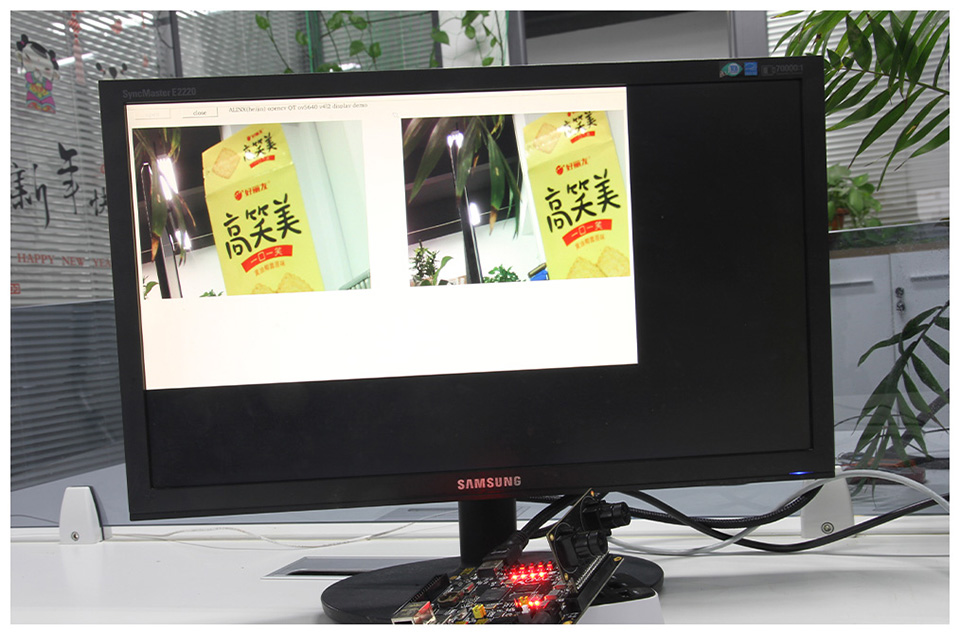

雙目攝像頭

●

●

4.3 寸屏

●

●

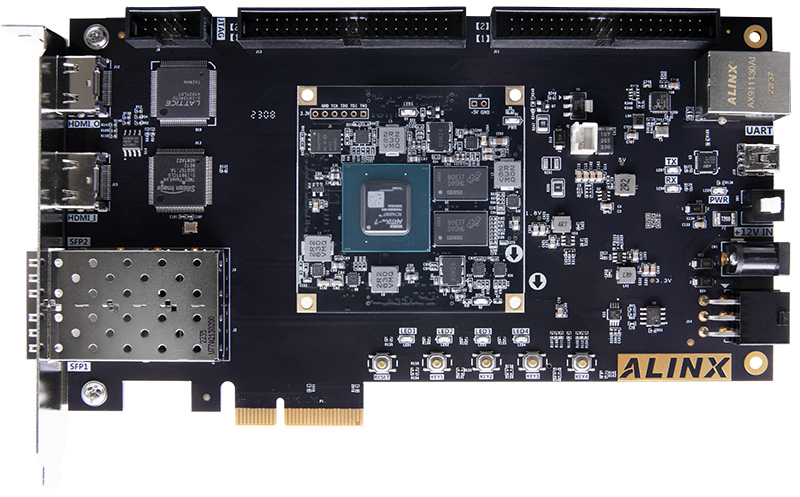

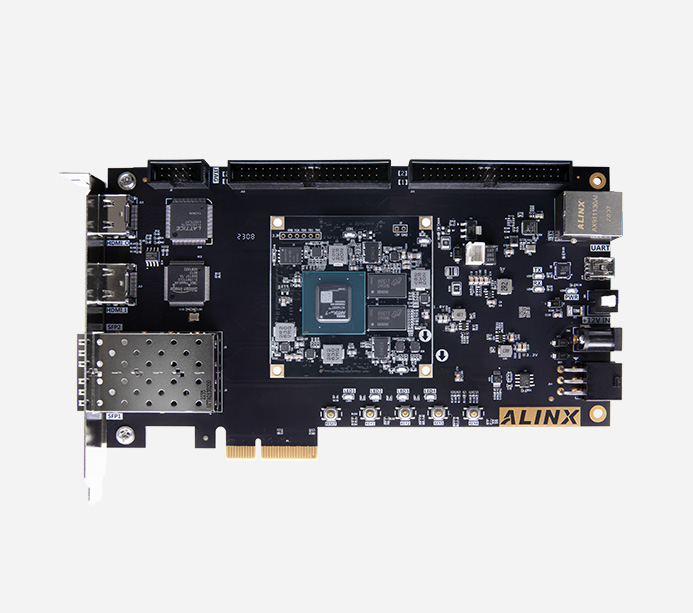

型號

XC7A200T-2FBG484I

邏輯單元

215360

查找表

33650

觸發器

269200

Block RAM

13140KB

DSP 處理單元

740

擴展 IO

180 個（ 3.3V 電平 ）

速度等級

-2

FPGA 芯片級別

工業級

工作溫度

-40°c~85°c

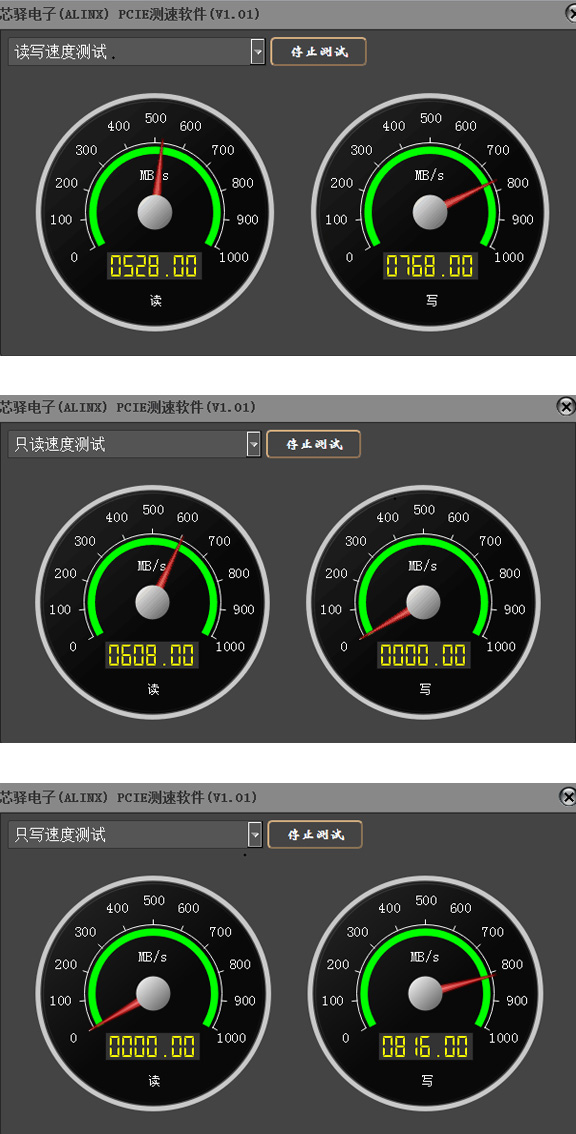

PCIe Gen2

支持 PCI Express 2.0 x4

模數轉換 /XADC

1 個 12bit，1Mbps AD

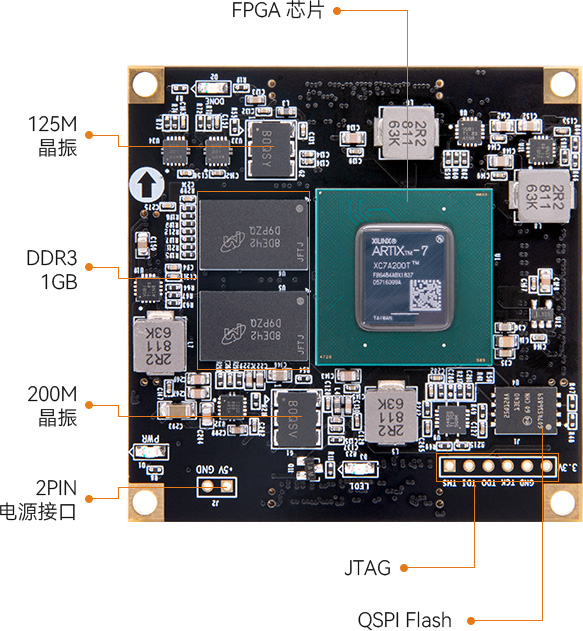

DDR3

2x 512MB DDR3，32bit 總線，數據速率 800Mbps

QSPI Flash

1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

1 個 200MHz，用于 FPGA 的系統主時鐘和用于產生 DDR3 控制時鐘
1 個 125MHz，用于 GTP 收發器參考時鐘輸入

收發器

4 路 GTP，每路高達 6.6Gb/s，適合光纖和 PCIe 數據通信

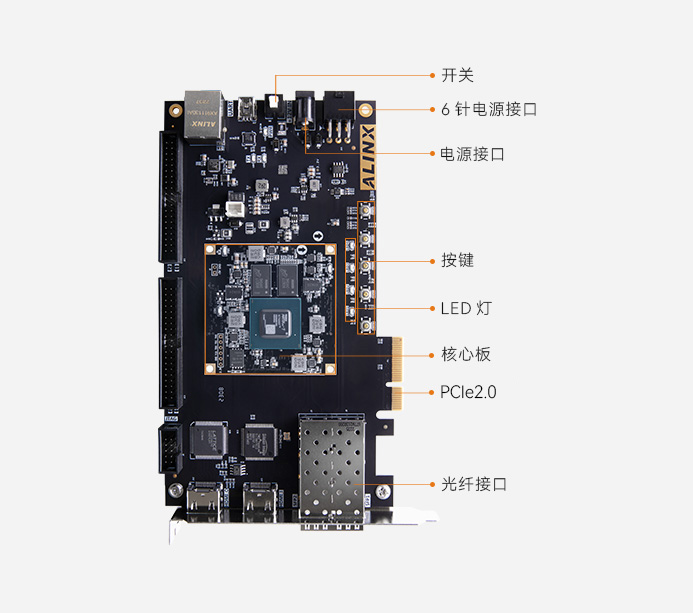

PCIe2.0 接口

1 路 PCIe2.0  接口，提供 PCIe2.0 高速數據傳輸接口，單通道通信速率可高達 5Gb/s

光纖接口

2 路高速光纖接口，每路接收和發送速度高達 6.6Gb/s

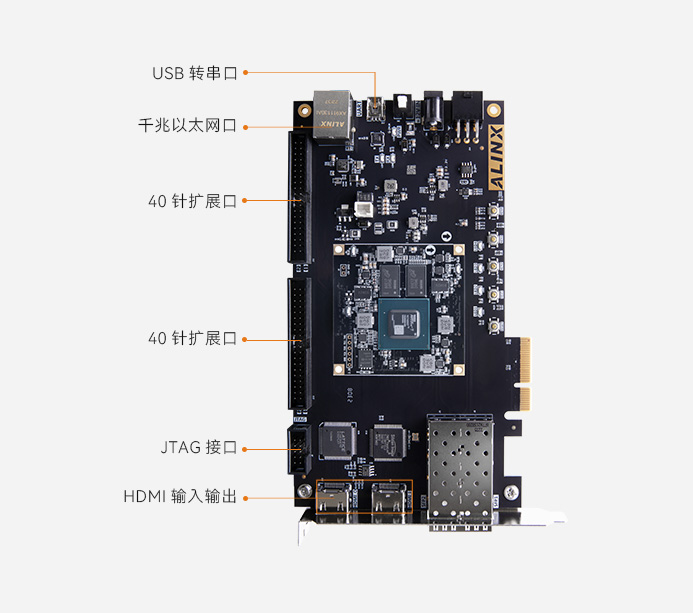

千兆以太網口

1 路千兆以太網 RJ-45 接口，為用戶提供網絡通信服務

JTAG 口

10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試

HDMI 輸入輸出

HDMI 輸入輸出各 1 路， 支持 1080P@60Hz 輸入輸出

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

EEPROM

板載一片 IIC 接口的 EEPROM 24LC04

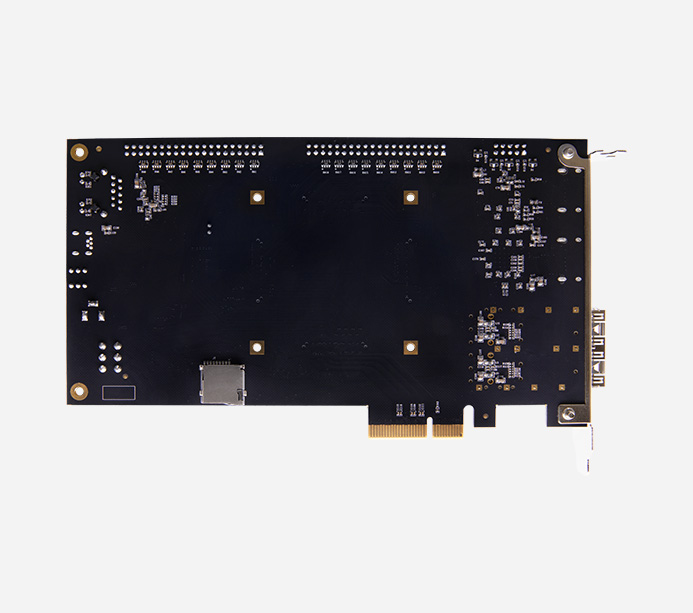

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

LED

5 個用戶發光二級管 LED（ 1 個在核心板，4 個在擴展板 ）

按鍵

4 個用戶按鍵，1 個復位按鍵

40 針擴展口

2 個 40 針擴展口，可接 ALINX 各種模塊（ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流

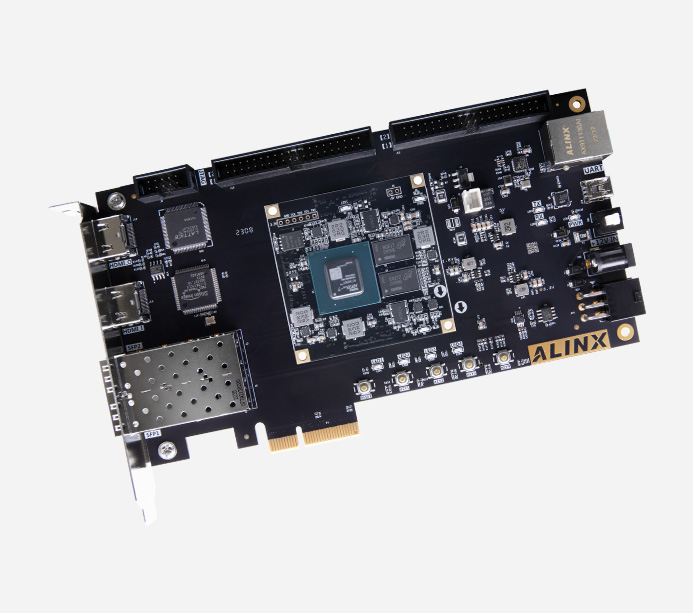

FPGA 開發板

1 塊

散熱片

1 個

USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

擋板

1 個

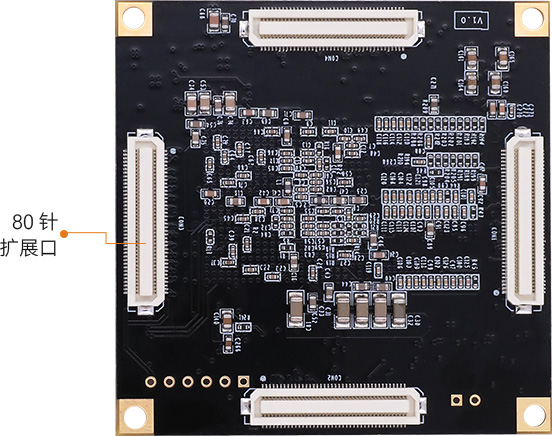

尺寸大小

核心板 60mmx 60mm，擴展板 188mmx 106mm

疊層數量

核心板 10 層 PCB 板設計，擴展板 6 層 PCB 板設計
