XCZU9EG
產品型號
AXU9EGB V2.1產地
上海EAN碼
6971390278215價格
￥11399.00
Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA開發板 ZU7EV XCZU7EV Z7-P
AMD Versal AI Edge VE2302 自適應計算加速平臺開發板 VD100
板展示主圖.jpg)
Xilinx Zynq UltraScale+ MPSoC FPGA開發板 異構多處理采集計算 XCZU7EV DZ7
XILINX zynq7035 7000 FPGA開發板 PCIE 光纖 HDMI XC7Z035 AX7Z035B
XILINX zynq7100 7000 FPGA開發板 PCIE 光纖 HDMI XC7Z100 AX7Z100B
滿足網絡通信、高速數據交換存儲、工業控制、深度學習、AI 智能、云計算、4K 視頻傳輸處理以及航空航天應用
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU
PS 端 4GB DDR4+ PL 端 2GB DDR4
32GB eMMC FLASH；64MB QSPI FLASH
開發軟件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Vitis 開發環境安裝
02. 安裝虛擬機、Ubuntu 系統
03. Ubuntu 安裝 Linux版 Vitis 軟件
04. Petalinux 工具安裝
05. NFS 服務軟件安裝
06. QT Creator 開發環境
07. Linux 常用命令
注：Vitis 2020.1
FPGA 實驗篇
01. Ultrascale+ MPSoC 介紹
02. 開發板硬件介紹
03. Verilog 基礎模塊介紹
04. PL 的“Hello World”LED 實驗
05. Vivado 下 PLL 實驗
06. FPGA 片內 RAM 讀寫測試
07. FPGA 片內 ROM 測試
08. FPGA 片內 FIFO 讀寫測試
09. Vivado下按鍵實驗
10. PWM 呼吸燈實驗
11. UART 實驗
12. RS485 實驗
13. PL 端 DDR4 讀寫測試實驗
14. HDMI 輸出實驗
15. HDMI 字符顯示實驗
16. 7 寸液晶屏顯示實驗
17. GTX 收發器誤碼率測試 IBERT 實驗
SDK 實驗篇
01. 體驗 ARM，裸機輸出“Hello World”
02. PS 端 RTC 中斷實驗
03. PS 端 MIO 的使用
04. PS 端 UART 讀寫控制
05. PS 端 CAN 的使用
06. PS 端 I2C 的使用
07. PS 端 DiplayPort 的使用
08. PS 端 SD 卡讀寫
09. PS 端以太網使用之 lwip
10. PS 端之網絡遠程更新 QSPI
11. System Monitor 的使用
12. PS 端 EMIO 的使用
13. PL 端 AXI GPIO 的使用
14. PL 端 RS485 測試
15. PL 端以太網實驗
16. 自定義 IP 實驗
17. 雙核 AMP 的使用
18. ZYNQ 下使用 Free RTOS
19. PL 讀寫 PS 端 DDR 數據
20. 通過 BRAM 實現 PS 與 PL 數據交互
21. DMA 環通測試
22. DMA 使用之 DAC 波形發生器 (AN108)
23. DMA 使用之 ADC 示波器(AN108)
24. DMA 使用之 ADC 示波器 (AN9238)
25. DMA 使用之 ADC 示波器(AN706)
26. 基于 ADC 模塊 Scatter/Gather DMA 使用(AN108)
27. 基于 DAC 模塊的S catter/ Gather DMA 使用（AN9767）
28. AN5642 雙目攝像頭采集顯示
29. SD 卡讀寫操作之?dāng)z像頭抓拍
30. 雙目攝像頭以太網傳輸
31. 基于 AN5641 模塊MIPI采集顯示
32. 7 寸觸摸屏模塊的顯示
33. 7 寸觸摸屏的GUI及觸摸控制
34. 基于 AN108 模塊的 ADC 采集以太網傳輸
35. 基于 AN9238 模塊 ADC 采集之以太網傳輸
36. 基于 AN706 模塊的 ADC 采集之以太網傳輸
HLS 實驗篇
01. 初識 Vitis HLS
02. Vitis HLS 入門
03. HLS 與 CPU 寄存器交互
04. 如何使用 xfopencv 庫中自帶函數
05. 圖像 RGB 轉灰度變換
06. 圖像 RGB 轉 YCrCb
07. 圖像形態學濾波
08. 圖像疊加
09. 圖像對比度調整
10. 角點檢測
11. SOBEL 算子實現邊緣檢測
12. Canny 算子實現邊緣檢測
LINUX 基礎篇
01. 使用 Petalinux 定制 Linux 系統
02. 程序 hello world
03. Gpio 控制 LED
04. 添加開機自啟動腳本及用戶文件
05. SD 卡根文件系統
06. QT 和 OPENCV 交叉編譯開發環境
07. 使用 Vitis 開發 Linux 程序
08. Vitis 加速基本平臺創建
09. Linux 下 NVMe SSD 操作
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX 驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和 of 函數
04. pinctrl 和 gpio 子系統
05. 并發的處理
06. Pio 輸入
07. 定時器
08. 中斷
09. 阻塞 IO
10. 非阻塞 IO
11. 異步 IO
12. Platform 平臺設備
13. Platform 與設備樹
14. MISC 設備驅動
15. Input 子系統
16. Pwm 驅動
17. I2C 驅動
18. USB 驅動
19. SPI 驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA 驅動
24. 多點觸摸屏驅動
25. LCD 驅動
LINUX 應用篇
01. 極簡工作環境搭建
02. 可遠程調試的 Hello World
03. OpenCV 之邊緣檢測
04. OpenCV+Qt 之人臉檢測
05. GStreamer 的攝像頭顯示
06. Qt+DRM+Gstreamer 攝像頭顯示
07. Qt+GPU 的攝像頭顯示
08. linux 寄存器操作
Vitis AI 基礎篇
01. Docker 環境搭建
02. Vitis-AI 開發流程
03. 基于 Keras 框架的神經網絡訓練
04. 調試工具
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
MIPI 攝像頭
●
●
7 寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>

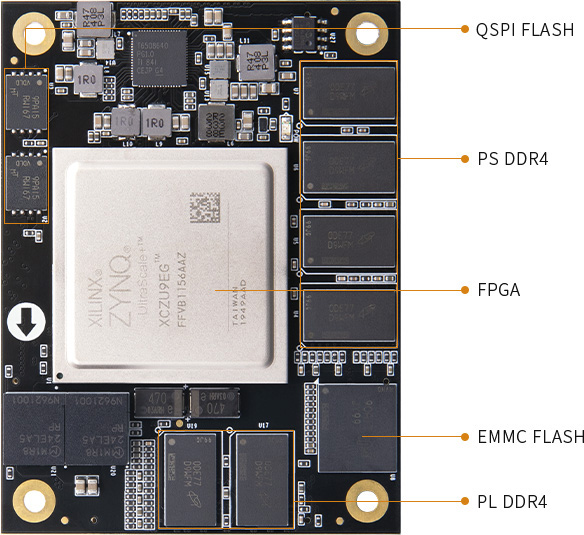

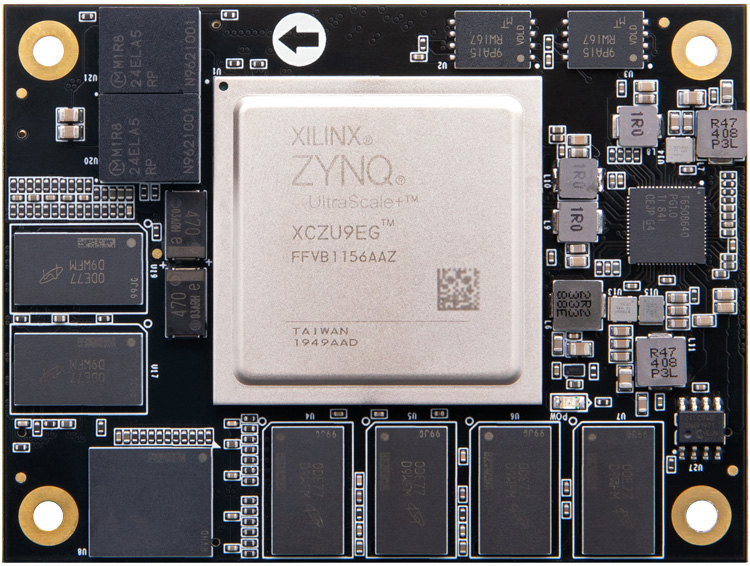

核心板
ACU9EG
FPGA 型號
XCZU9EG-2FFVB1156I
芯片 CPU
4x ARM Cortex-A53, 1.333GHz；雙核 Cortex?-R5, 533MHz
芯片 GPU
Mali?-400 MP2
核心板內存
PS 端 4GB DDR4，64bit 2400Mbps
PL 端 2GB DDR4，32bit 2400Mbps
PS 端高速連接
PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ether net
PS 端一般連接
2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO
PL 端 GTH
16.3Gb/s x16
芯片級別
工業級
芯片工作溫度
-40℃~85℃
速度等級
-2
邏輯單元
600K
觸發器
548K
查找表
274K
全局時鐘
4
DSP Slices
2520
MAX.DISTRIBU-TED RAM
8.8Mb
BLOCK RAM
32.1Mb
ULTRARAM
—
EMMC FLASH
32GB
QSPI FLASH
64MB
HP I/O
96 個
HD I/O
66 個
DDR4
PS 端 4 片 1GB DDR4 共 4GB，64bit，數據速率 2400Mbps
PL 端 2 片 1GB DDR4 共 2GB，32bit，數據速率 2400Mbps
QSPI Flash
2 片32MB QSPI FLASH 共 64MB，可用作 FPGA 用戶數據的存儲
eMMC Flash
1 片 32GB eMMC FLASH，作為系統大容量的存儲設備
DP 接口
1 路 Mini Display Port 輸出顯示接口，最高支持 4K@30Hz 或 1080P@60Hz 輸出
M.2 接口
1 路標準 NVME M.2 接口，接 M.2 SSD 固態硬盤(需要自己購買)
MIPI 接口
1 個 MIPI 攝像頭接口，連接 ALINX MIPI 接口 OV5640 攝像頭
光纖接口
2 路 SFP 光纖接口，光纖數據通信接收和發送的速度高達 12.5Gb/s
USB3.0 接口
4 路 USB3.0 接口，用于連接外部的 USB 外設
USB 轉串口
PS 和 PL 各 1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
千兆以太網接口
2 路千兆以太網接口，和電腦或其它網絡設備進行以太網數據交換
晶振
1 個單端 33.333MHz 晶振提供給 PS 系統
1 個差分 200MHz 晶振提供給 PL 邏輯 DDR 參考時鐘
485 通信接口
2 路 485 通信接口，為用戶 485 通信服務
CAN 通信接口
2 路 CAN 通信接口，為用戶 CAN 通信服務
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
溫度傳感器
1 片溫度傳感器芯片 LM75，檢測周圍環境溫度
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
RTC 實時時鐘
1 路內置的 RTC 實時時鐘
LED 燈
核心板上 1 個，底板上 4 個
按鍵
1 個復位按鍵，2 個用戶按鍵
FMC 擴展口
1個 FMC HPC 的擴展口(只連接了 LA 和 DP 收發器)，外接 XILINX 或 ALINX 各種 FMC 模塊（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊）擴展口包含 34 對差分 IO 信號，電平標準默認 1.8V
40 針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流

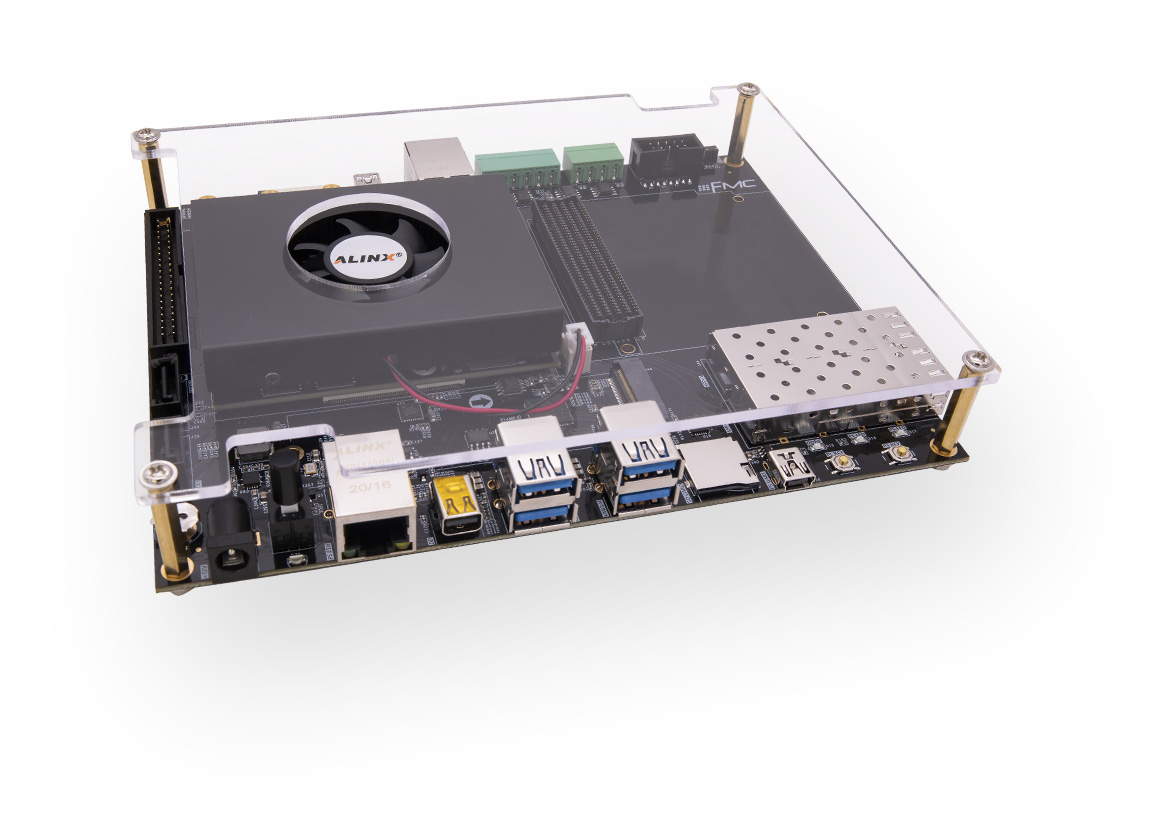

FPGA 開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
亞克力板
1 塊
TF 卡
1 個
讀卡器
1 個

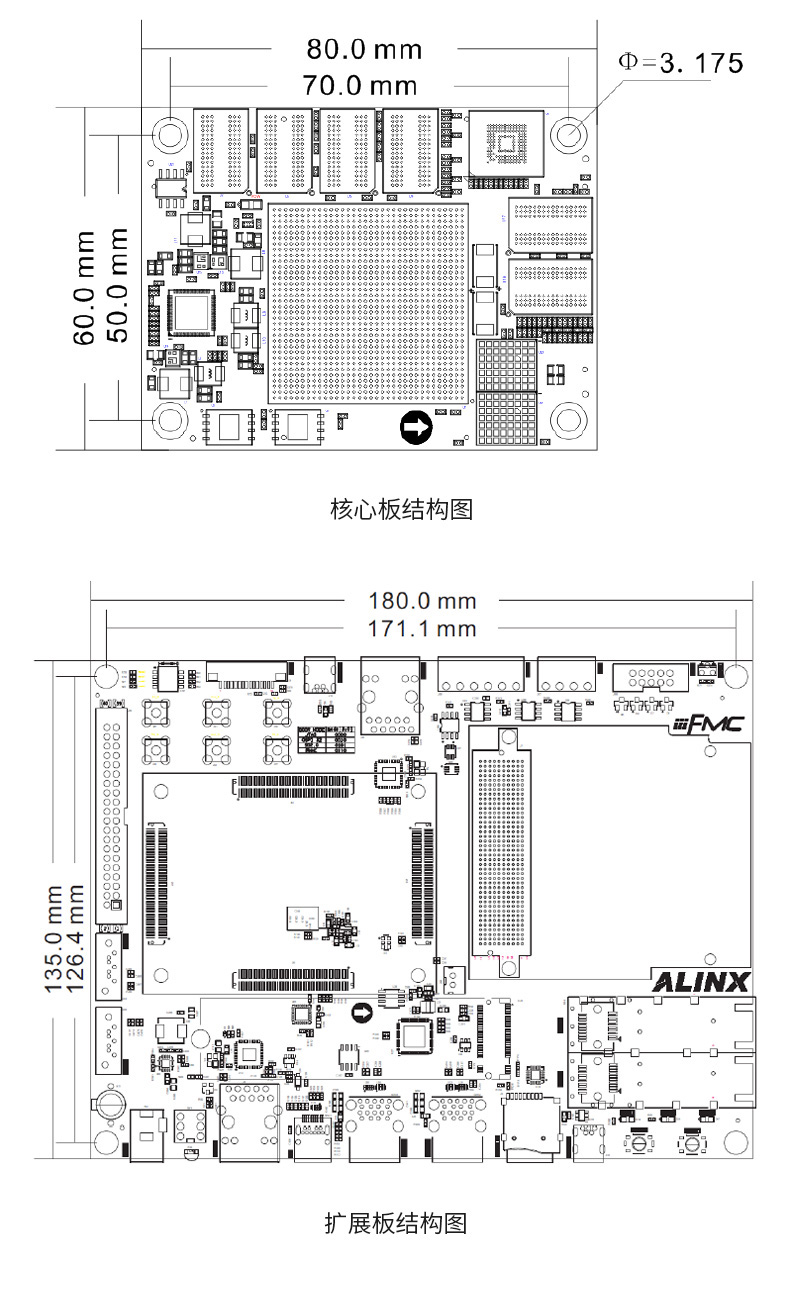

尺寸大小
核心板 80mmx 60mm，擴展板 180mmx 135mm
疊層數量
核心板 16 層 PCB 板設計，擴展板采用 8 層 PCB 板設計，預留獨立電源層和 GND 層
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
別檢測2-淘寶京東_03.jpg "AI-識別檢測2-淘寶京東_03.jpg")
車輛識別
別檢測2-淘寶京東_06.jpg "AI-識別檢測2-淘寶京東_06.jpg")
紅外車輛識別
別檢測2-淘寶京東_11.jpg "AI-識別檢測2-淘寶京東_11.jpg")
行人識別
別檢測2-淘寶京東_13.jpg "AI-識別檢測2-淘寶京東_13.jpg")
室內人物識別
別檢測2-淘寶京東_15.jpg "AI-識別檢測2-淘寶京東_15.jpg")
火災檢測
別檢測2-淘寶京東_19.jpg "AI-識別檢測2-淘寶京東_19.jpg")
安全帽檢測
別檢測2-淘寶京東_22.jpg "AI-識別檢測2-淘寶京東_22.jpg")
混凝土缺陷檢測
別檢測2-淘寶京東_24.jpg "AI-識別檢測2-淘寶京東_24.jpg")
PCB缺陷檢測
搭配 Mali?-400 MP2 GPU、內存 64bit DDR4 超強組合
4x ARM Cortex-A53，1.333GHz；雙核 Cortex?-R5，533MHz；PS 端 4 片 1GB DDR4 共 4GB，64bit，數據速率 2400Mbps；PL 端 2 片 1GB DDR4 共 2GB，32bit，數據速率 2400Mbps
滿足網絡通信、高速數據交換存儲、工業控制、機器視覺、物聯網、深度學習、AI 智能、汽車自動駕駛、識別檢測、云計算、4K 視頻傳輸處理以及航空航天應用等

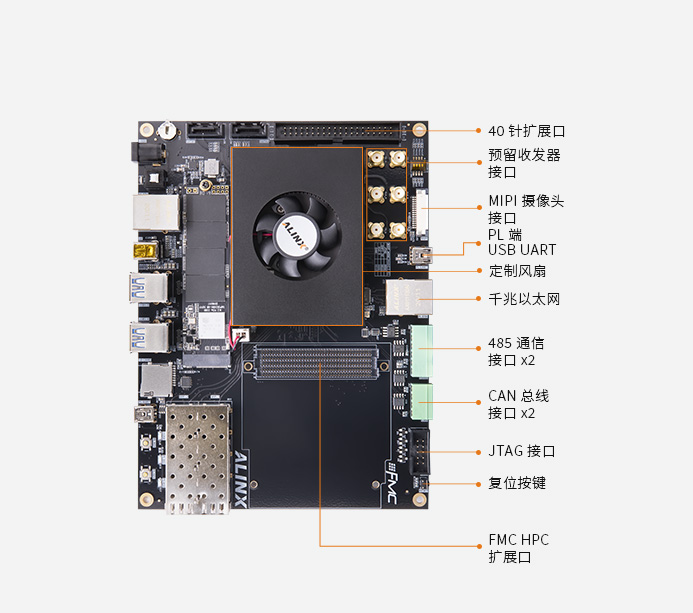

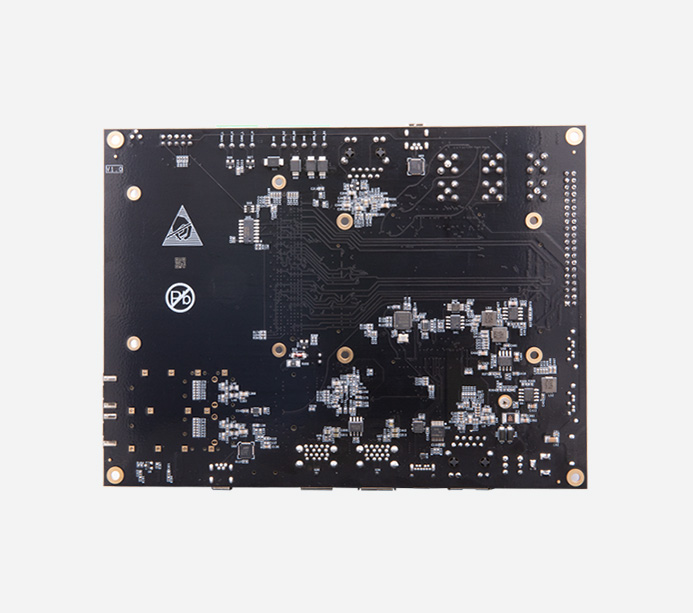

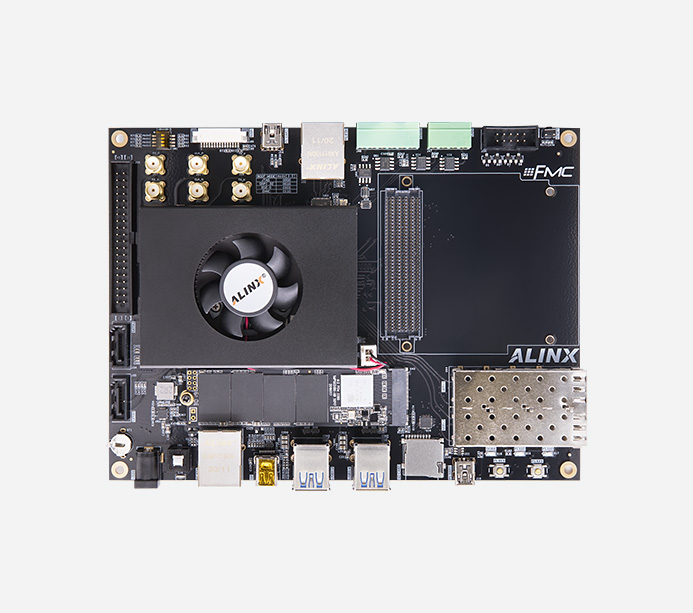

采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。

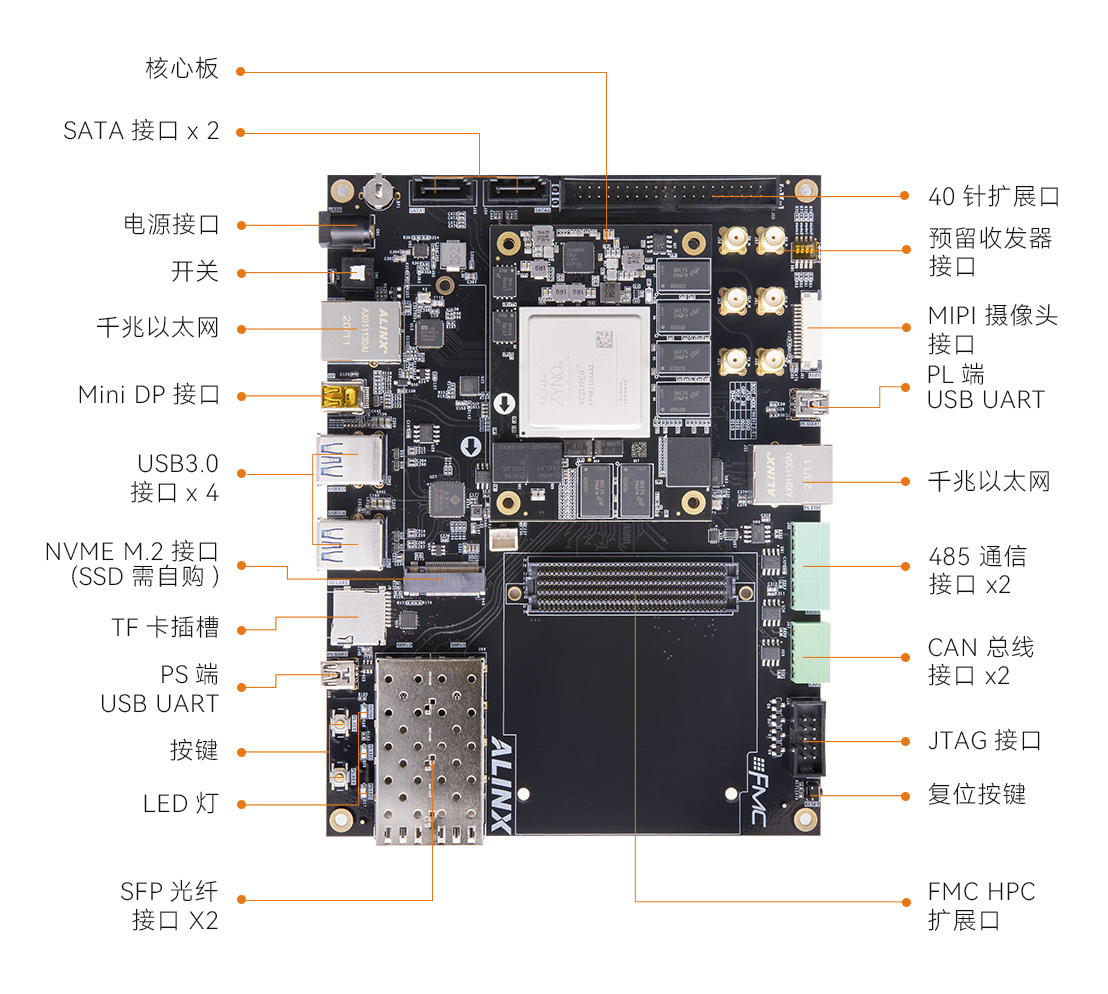

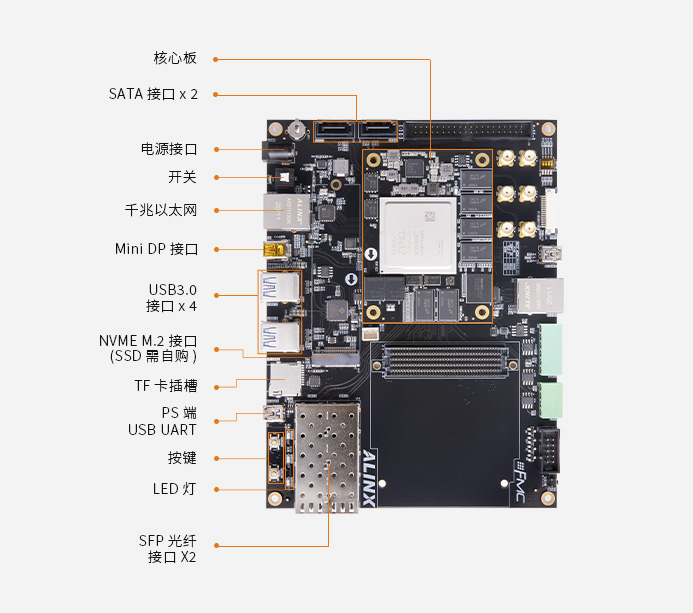

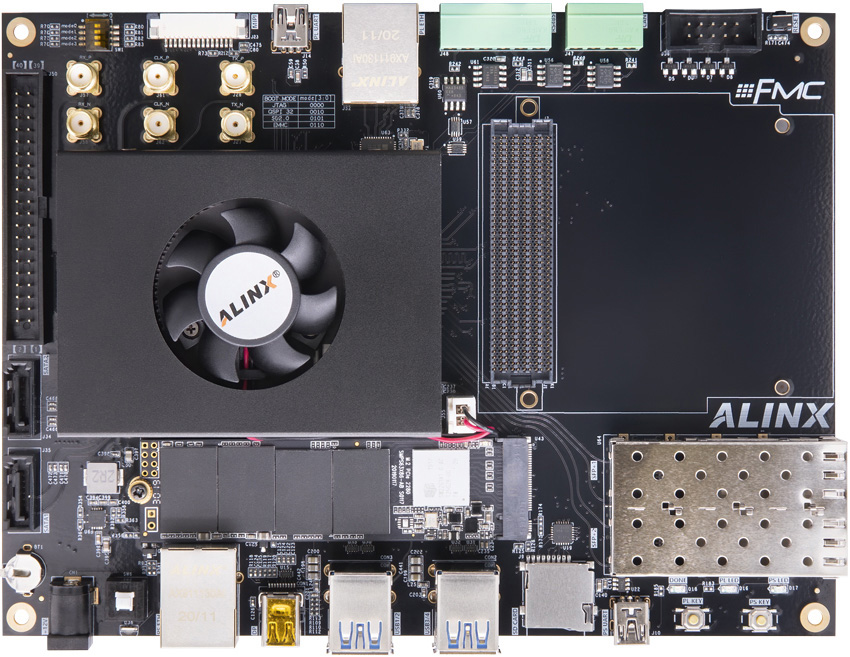

豐富的外圍接口：1 個 FMC HPC 接口、2 路 SFP 光纖接口、1 路 NVME M.2 接口、1 路 DP 接口、1 個 MIPI 攝像頭接口、4 個 USB3.0 接口、2 路千兆以太網接口、2 路 UART 串口接口、1 路 SD 卡接口、2 路 CAN 總線接口、2 路 RS485 接口
支持 AI 智能，云計算，深度學習，網絡通信，高速數據傳輸，視頻圖像處理和工業控制等多領域應用
光纖數據通信接收和發送的速度高達 12.5Gb/s
AN9767/AN706 模塊上機展示圖
板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
ＭIPI 攝像頭模塊上機展示圖
板_41.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
MIPI 攝像頭模塊 AN5641 進行視頻采集，通過開發板的 Mini DP 接口顯示到顯示器上
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
