半導體電路元器件檢測方案——FPGA+GPU 異架構平臺

ALINX 基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的異構架構設計,專為工業計算機視覺需求而生。該平臺采用 YOLOX 目標識別算法,提供極高的檢測精度和速度,mAP 高達 0.9,識別速度達 50FPS。





高效目標識別

  • ● 高精度識別: YOLOX 目標識別算法在工業環境中提供高精度識別,確保 mAP 達 0.9

  • ● 多目標檢測: 支持多目標檢測,能夠精確識別并分類多種電子器件,提升檢測效率

  • ● 高速處理: 每秒 50 幀的高速處理能力,保證工業生產線的連續性和高效性

高速精準圖像處理

  • ● 實時亮度調整

  • ● 數字無損變焦

  • ● 自動平衡與校準

  • ● 高分辨率拍照

  • ● 圖像鑲嵌

  • ● 色彩校正與 3D 參數校準

  • ● 左右眼幀切換與交叉對比度調節

高速編碼與存儲

  • ● 支持 H.264 和 H.265 編解碼: 提供高質量的視頻壓縮與存儲解決方案

  • ● 實時傳輸: 支持實時視頻數據傳輸,滿足工業現場的即時監控和分析需求

  • ● 外部存儲設備兼容: 支持多種外部存儲設備,滿足大容量數據存儲需求

高性能計算支持

  • ● FPGA 與 GPU 協同工作: 提高數據處理效率,確保系統實時性

  • ● 并行處理: 支持多任務并行處理,大幅提高運算效率

  • ● 強大計算能力: NVIDIA Jetson Orin NX 提供的 GPU 計算能力,適合高密度數據處理

多種影像模式

  • ● 近景模式: 適用于微小電子器件的詳細檢測

  • ● 超近景模式: 適用于極微小元件的精細檢測

FPGA+GPU 異架構平臺-工業自動化、工業檢測解決方案應用場景

ALINX 基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的異構架構設計,采用 YOLOX 目標識別算法,提供極高的檢測精度和速度,mAP 高達 0.9,識別速度達 50FPS,應用于半導體檢測、電子制造、倉儲分揀等。利用 NVIDIA Jetson Orin NX 對圖像信息進行處理和分析,能夠?qū)崿F(xiàn)對目標物品的識別檢測、 跟蹤、測量等多種功能。

  • 芯片貼裝.jpg

    半導體表面貼裝

    生產線的電子產品貼裝,達到高速度和高精度要求

  • 半導體檢測.jpg

    半導體檢測

    快速、精確地檢測 PCB 板卡上的各類電元器件、線路缺陷等質量問題,提升生產效率

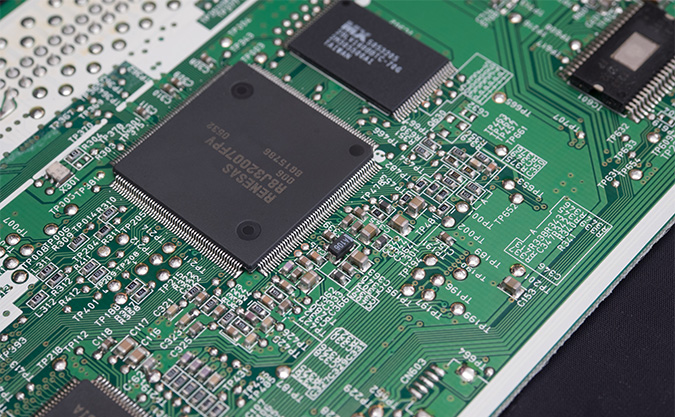

  • 元器件.jpg

    工業自動化檢測

    在自動化生產線中進行實時檢測和故障排除,減少停機時間

  • 倉儲機器人.jpg

    智能倉儲分揀

    電子元器件自動識別、分揀、傳輸、環境感知、手勢識別等任務

FPGA+GPU異架構-視頻圖像處理開發平臺

基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的異構設計,滿足高速數據傳輸、AI 邊緣計算,專業的高清 8K 視頻圖像采集 處理需求,豐富 12G-SDI、DP、HDMI 視頻接口,100G 光纖接口,適用于電子半導體、工業和制造業、醫療內窺鏡和手術機器人、 機器人開發、智慧城市、安防等多領域解決方案

  • ·XCZ19EG

    FPGA 器件

  • ·Jetson Orin NX

    GPU

  • ·70T/100T

    AI 性能

  • ·12G-SDI

    8 路雙向接口

  •  ·8K 高清

    HDMI 2.1 輸入輸出

  • ·100G

    2 路光纖接口

  • ·1143K

    Logic Cells

  • ·16GB | 8GB

    PS | PL DDR4




Zynq UltraScale+ MPSoC 系統

FPGA

器件:XCZU19EG-2FFVC1760I,封裝為 FFVC1760
邏輯資源:Logic Cells 1,143K,F(xiàn)lip-Flops 1,045K,LUTs 523K,Block RAM:34.6Mb,DSP Slices:1968,GTH 16.3Gb/s 44 個

CPU

應用處理單元:4x ARM Cortex-A53, 1.3GHz;
實時處理單元:雙核 Cortex?-R5, 533MHz

GPU

Mali?-400 MP2,頻率高達 667MHz

緩存 | 存儲

PS 8GB DDR4,PL 16GB DDR4 | 32GB eMMC FLASH,128MB QSPI FLASH

12G SDI 接口

8 路雙向 12G SDI 接口,支持 SD/HD/3G/6G/12G SDI 速率,最高支持 4K/60 幀視頻輸入或者輸出

100G 光纖接口

2 路 QSFP100G 光纖接口,每路總體數據速率為 100Gbps

其它接口

1 路 FMC HPC 的擴展口,外接各種 FMC 模塊;千兆以太網、JTAG、Uart 等接口

NVIDIA Jetson Orin NX 系統

型號

Jetson Orin NX 8GB (選配)

Jetson Orin NX 16GB (選配)

算力

70TOPS

100TOPS

CPU

6 核 NVIDIA Arm Cortex A78AE V8.2 64 位 CPU,2GHz

8 核 NVIDIA Arm Cortex A78AE V8.2 64 位 CPU,2GHz

GPU

1024 核 NVIDIA Ampere GPU with 32 Tensor Cores

1024 核 NVIDIA Ampere GPU with 32 Tensor Cores

顯存

8GB 128bit LPDDR5

16GB 128bit LPDDR5

視頻編碼

1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265)

視頻解碼

1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)

DP 顯示接口

1 路 Display Port 輸出接口,用于視頻圖像的顯示,最高支持 4K@30Hz 或者 1080P@60Hz 輸出

其它接口

NVMe M.2 SSD 硬盤(需自購)、M.2 WIFI/BT、USB3.0、千兆以太網等接口

功能接口
