XCKU3P
產品型號
ACKU3 V2.0溫度等級
-40℃~85℃產地
上海價格
￥4399.00
Kintex UltraScale+ 器件采用 16nm 工藝，與 7 系列 FPGA 相比，功耗銳降 60%。特別是 GTY 28Gb/s x16 收發器），為需要高端功能的應用提供了經濟高效的解決方案。是無線 MIMO 技術、PON 接入、Nx100G 有線網絡、數據中心網絡和存儲加速、視頻圖像處理、半導體、工業控制、機器視覺、物聯網以及醫療成像等應用的理想選擇
356K
325K
163K

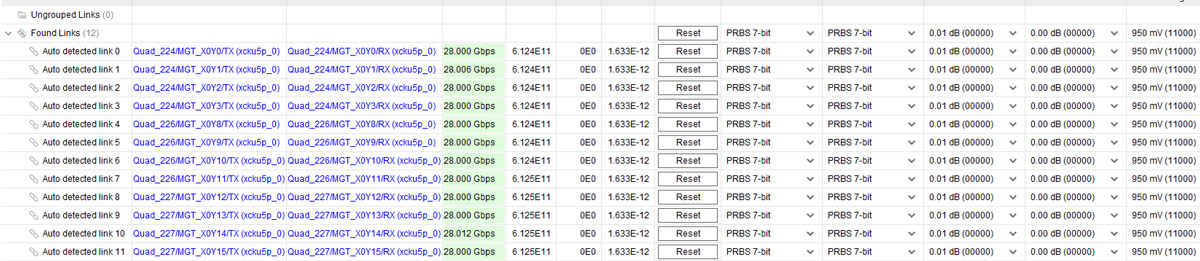

28Gb/s x16
2GB DDR4 32bit，64MB QSPI FLASH
PCIe Gen3 x16
核心板型號
ACKU3
ACKU5
芯片型號
XCKU3P-2FFVB676I
XCKU5P-2FFVB676I
芯片級別
速度等級 -2，工業級, -40°C~85°C
速度等級 -2，工業級, -40°C~85°C
DDR4
2GB DDR4，32bit
2GB DDR4，32bit
QSPI FLASH
64MB
64MB
System Logic Cells
356K
475K
CLB Flip-Flops
325K
434K
CLB LUTs
163K
217K
Max. Distributed RAM
4.7Mb
6.1Mb
Total Block RAM
12.7Mb
16.9Mb
UltraRAM
13.5Mb
18.0Mb
Clock Mgmt Tiles
4
4
DSP Slices
1,368
1,824
收發器
GTY 28Gb/s x16
GTY 28Gb/s x16
PCI Express
PCIe Gen3 x16
PCIe Gen3 x16
100G Ethernet
-
1
HD IOs
70
70
HP IOs
96
96
DDR4
2 片 1GB DDR4 存儲芯片，運行數據速率可達 2666Mbps
QSPI Flash
2 片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件
時鐘配置
板上提供了 2個 200MHz 差分晶振，可為 DDR4 控制器及 FPGA 邏輯提供參考時鐘

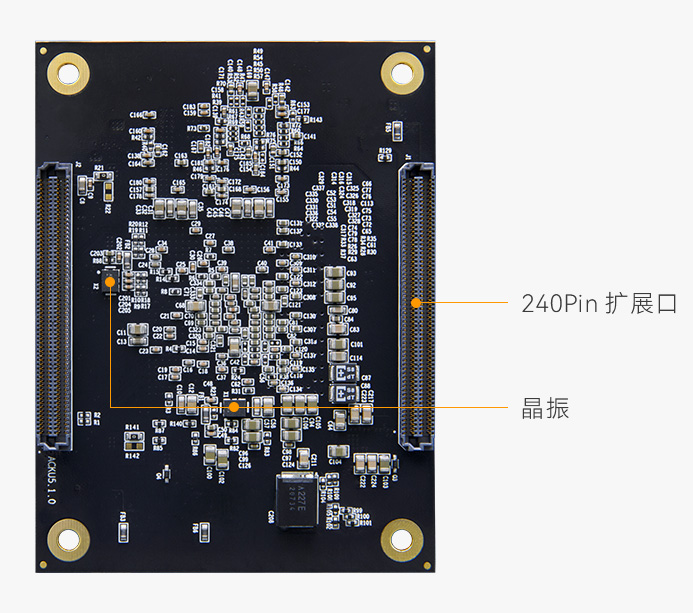

240pin 連接器
2 個 240Pin 高速擴展口，使用 2 個 240pin 的板間連接器擴展出了 179 個 IO，引出的 IO 的電平可以修改
LED 燈
1 個是電源指示燈 (PWR1)，1 個是配置 LED 燈 (D1)，1 個用戶指示燈（LED1）
輸入電壓
+12V，通過連接底板供電
核心板
1 塊
尺寸大小
80mmx 60mmx 9.6mm
疊層數量
采用 14 層 PCB 板設計，預留獨立電源層和 GND 層

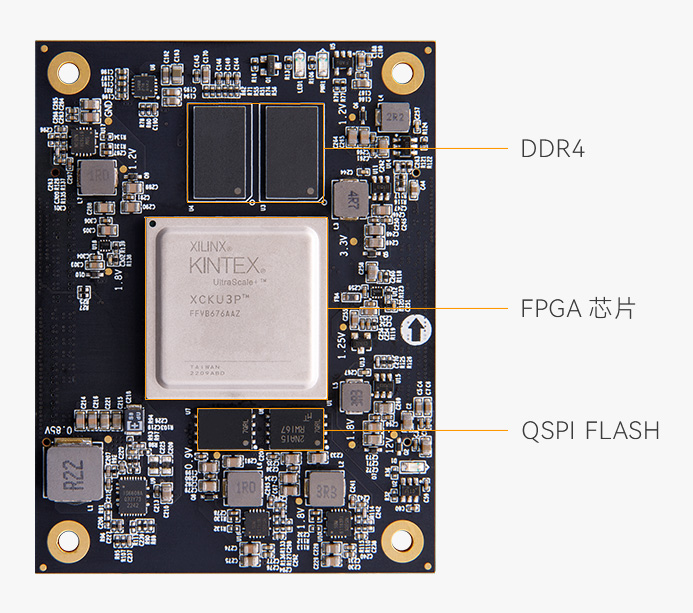

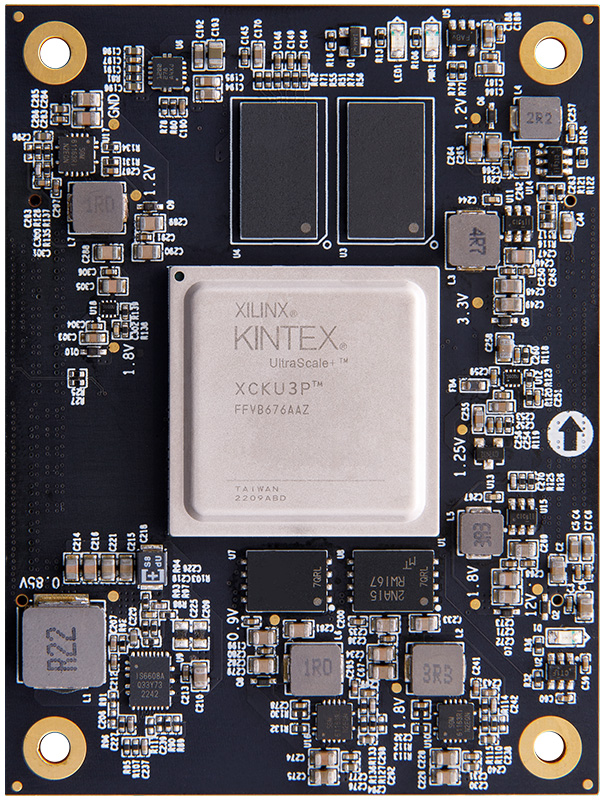

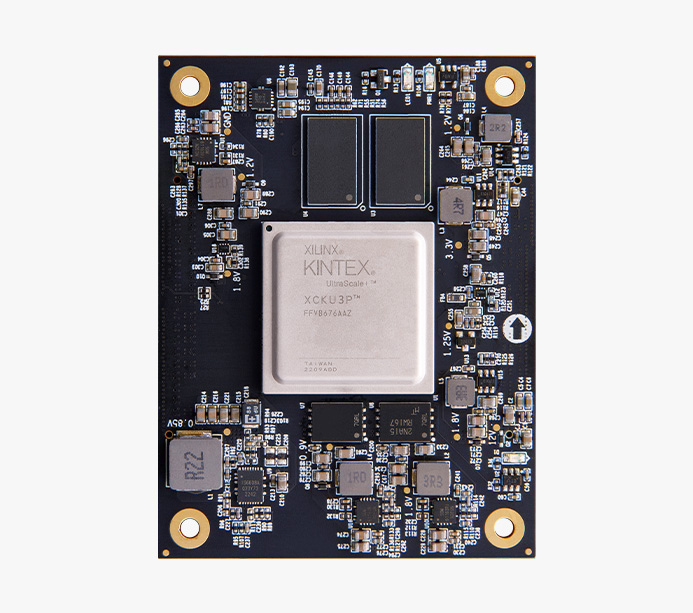

正面
縮短開發學習時間
提供原理圖 (.pdf)、PCB 結構圖 (.pdf)、封裝、參考設計等，方便二次開發
網絡通信
數據中心網絡和存儲加速
醫療成像
工業自動化
視頻圖像處理
物聯網
半導體 ATE
機器視覺
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
