【自動駕駛】4通道車載PCIE視頻注入卡方案

應用于注入式圖像仿真、車載視頻播放、硬件在環 HIL 仿真等自動駕駛領域

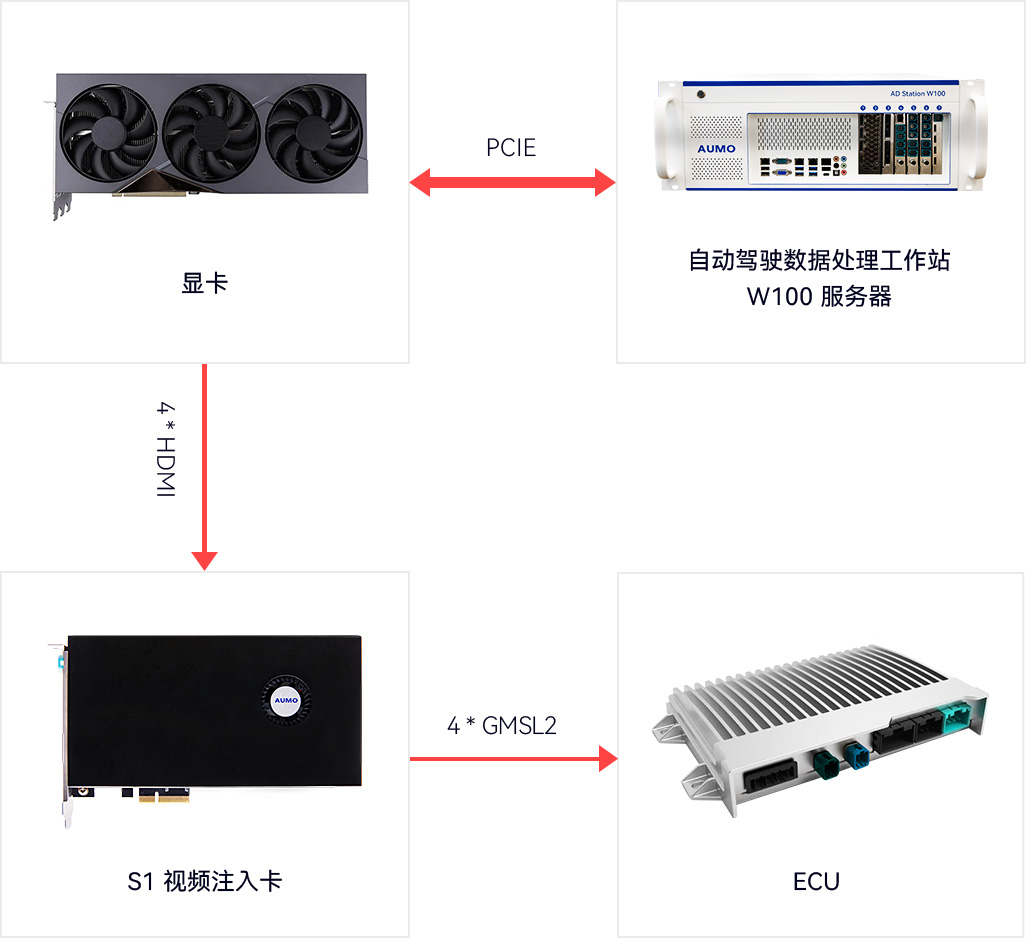

應用方式

AD Station W100 是自動駕駛車輛采集計算、硬件在環仿真測試 HIL 的研發平臺
可搭配 16 通道車載攝像頭 GMSL 采集卡 A16 、8 通道車載視頻注入卡 S2、4 通道車載視頻注入卡 S1


關鍵參數

串行器

支持 MAX96717, MAX96717F, MAX9295A, MAX96715等

對應解串器

支持 MAX96712 / MAX9296A 等

GMSL 輸出

支持 4096×2160@30fps 輸出

GMSL 通道數

4 通道 GMSL 視頻輸出

視頻格式

YUV422、RAW12

PCIE

PCI Express Gen 3 x4

HDMI 輸入

支持 4096×2160@30fps 輸入

HDMI 通道數

4 通道 HDMI 視頻輸入

同步注入

支持 gPTP 授時時間戳,精度小于 1m

線纜長度

GMSL1 模式下可達 40 米(3Gbps)
GMSL2 模式下可達 20 米(6Gbps)

升級

支持 PC 端固件升級

操作系統

Linux / Windows

HMDI 接口

Mini HDMI 接口

FAKRA

4 合 1 Amphenal Z code min-Fakra

工作溫度

-40℃~70℃

存儲溫度

-40℃~85℃

工作濕度

10%~90%

存儲濕度

0~90%

供電

PCIE 供電 / 12V 供電

重量

400g

尺寸

長寬:111.15 * 189.99(mm)

MTBF

5 年


接口說明

對外接口在擋板處共引出 4 個 mini HDMI 輸入接口,1 個 4 合 1 Amphenal min-Fakra 接口(4 路視頻輸出),1路千兆以太網口。



功耗測試

靜態功耗

7.14W

動態功耗

16.47W


典型案例

硬件在環測試 HIL 解決方案,可實現多板卡并行拓展更多注入通道數



尺寸結構



應用領域

注入式圖像仿真

用于無人駕駛系統視頻仿真


車載視頻播放系統

用于數據采集車輛的視頻回放


HIL 硬件在環仿真

用于 ADAS、自動駕駛測試系統 HIL 在環仿真
