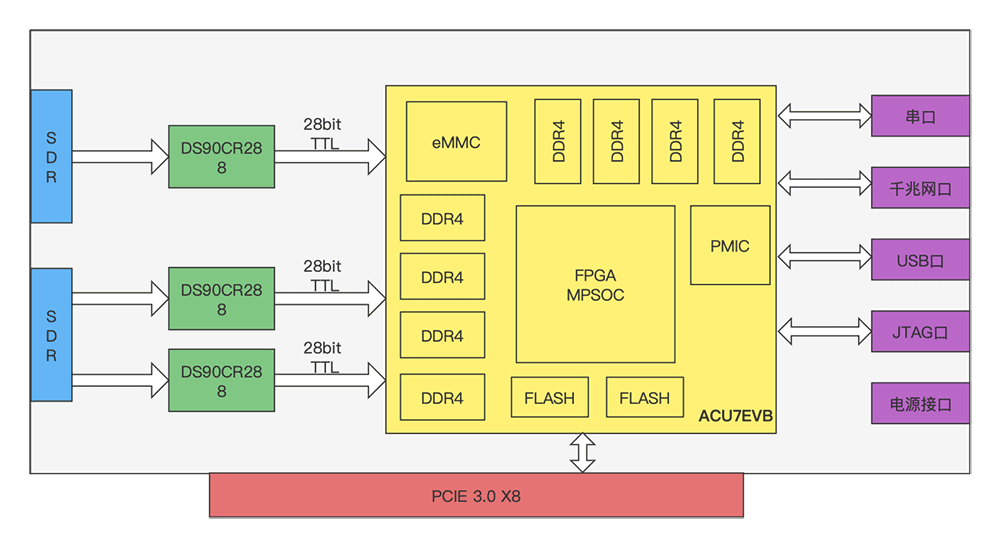

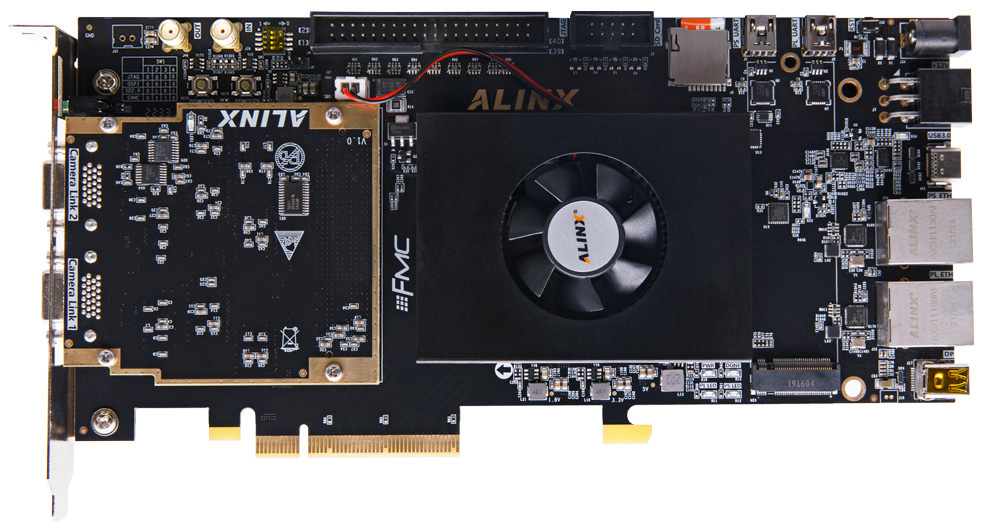

【工業】Camera Link 接口高速相機 PCIE 采集卡方案

基于 AMD/Xilinx 公司 Zynq Ultrascale+ MPSoC 系列 FPGA 芯片設計,應用于工廠自動化、機器視覺、工業質檢等工業領域




產品簡介
  • ·基于 Xilinx 公司 ZYNQ Ultrascale+ MPSoC 系列 FPGA 芯片設計

  • ·同時支持 Base、Medium、Full 模式,時鐘頻率最大 85Mhz

  • ·支持 PCIE 3.0 總線 X1/ X4 / X8

  • ·支持 H.264/H.265 編解碼

  • ·支持可編程,可加入自定義算法

  • ·支持 V4L2 調用

  • ·支持低延時

  • ·支持外部黑場觸發信號輸入


產品優勢
  1. 1.同時支持 Base、Medium、Full 模式

    數據帶寬高達 7Gbit/s

  2. 2.PCIE 3.0 總線

    支持 PCIE 3.0 X8 X4 X1 模式,兼容 PCIE 2.0, 最高理論帶寬 8GB/s

  3. 3.Camera Link 連接器

    2 個 SDR 連接器

  4. 4.FPGA 可以編程邏輯

    高達 600K 可編程邏輯單元,可以完成各種復雜視頻預處理

  5. 5.軟件支持

    支持 Linux 操作系統,使用 V4L2 框架驅動

    支持 AXI 接口擴展外設,并支持外設使用 MSI 中斷

    支持標準 IIC 和 UART 設備

    支持視頻格式:YUV2、RGB888

    支持內存模式支持 USERPTR 及 MMAP

    支持攝像頭配置及查詢操作

    提供顯示上位機 DEMO

  6. 6.已測試相機型號

    海康機器人工業相機  MV-CH050-10CC

多平臺支持

INTEL CPU 平臺

已測試 Intel 12代 酷睿 i5-12400 處理器

AMD CPU 平臺

測試 AMD 銳龍9 5900X 處理器

NVIDIA Jetson 平臺

已測試 Xavier、Orin 架構

關鍵參數

機械結構

板卡尺寸

標準全高尺寸

接口

雙 SDR 母座連接器

軟件開發

主機操作系統

已測試過 Linux 內核版本:5.4.0-91-generic

軟件支持

支持 Linux 操作系統,使用 V4L2 框架驅動
支持 AXI 接口擴展外設,并支持外設使用 MSI 中斷
支持標準 IIC 和 UART 設備
內存模式支持 USERPTR 及 MMAP
支持通過 IIC 總線配置及查詢操作
支持常用操作:
 VIDIOC_DQBUF
 VIDIOC_QBUF
VIDIOC_STREAMOFF
VIDIOC_STREAMON
VIDIOC_REQBUFS
VIDIOC_QUERYBUF
VIDIOC_QUERYCAP
VIDIOC_QUERYCTRL
VIDIOC_G_PARM
VIDIOC_S_PARM
VIDIOC_G_FMT
VIDIOC_S_FMT
VIDIOC_G_CTRL
VIDIOC_S_CTRL

溫度范圍

工作溫度

-40℃ - +70℃

工作濕度

10% - 90%

存儲溫度

-40℃ - +85℃

存儲濕度

10% - 90%

應用領域

工廠自動化



機器視覺


工業質檢


方案文檔
