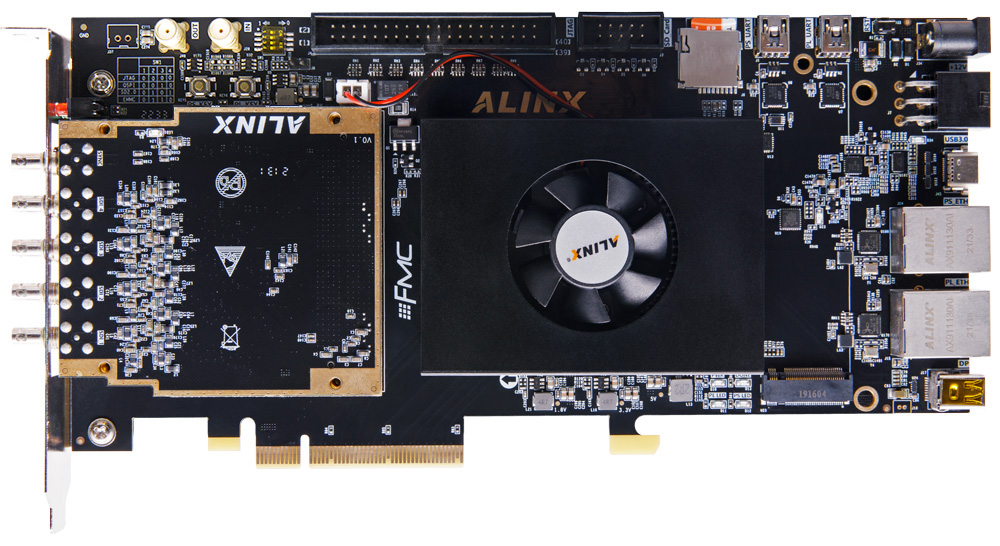

【醫療設備】4通道12G-SDI 4K視頻PCIE采集卡方案

基于Xilinx ZYNQ Ultrascale+ MPSOC FPGA芯片設計,應用于醫療設備、視頻剪輯采集、流媒體服務器、廣播媒體設計等行業領域





產品簡介
  • ·基于 Xilinx 公司 ZYNQ Ultrascale+ MPSoC 系列 FPGA 芯片設計

  • ·支持 4 路雙向 12Gb/s SD/HD/2K/4K SDI

  • ·支持 PCIE 3.0 總線

  • ·支持 H.264/H.265 編解碼

  • ·支持可編程,可加入自定義算法

  • ·支持 V4L2 調用

  • ·支持低延時

  • ·支持外部黑場觸發信號輸入




產品優勢
  1. 1.支持 4 通道 HD/3G/12G SDI 輸入/輸出

    HD、3G視頻格式:

    720p50、720p59.94、720p60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30

    4K視頻格式:

    4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60

  2. 2.PCIE 3.0總線

    支持 PCIE 3.0 X8 X4 X1 模式,兼容 PCIE 2.0, 最高理論帶寬 8GB/s

  3. 3.SDI 連接器

    使用HDBNC連接器

  4. 4.觸發模式

    支持外部黑場觸發信號輸入

  5. 5.軟件支持

    支持 Linux 操作系統,使用 V4L2 框架驅動

    支持 AXI 接口擴展外設,并支持外設使用 MSI 中斷

    支持標準 IIC 和 UART 設備

    支持視頻格式:YUV2、RGB888

    內存模式支持 USERPTR 及 MMAP

    支持攝像頭配置及查詢操作

    提供16路攝像頭顯示上位機 DEMO

多平臺支持

INTEL CPU平臺

已測試Intel 12代 酷睿 i5-12400 處理器

AMD CPU平臺

測試AMD 銳龍9 5900X 處理器

NVIDIA Jetson 平臺

已測試Xavier、Orin架構

關鍵參數

機械結構

板卡尺寸

標準全高尺寸

SDI接口

HDBNC

觸發接口

HDBNC

視頻參數

速率支持

SDI視頻連接可在SD/HD/2K/4K之間切換

通道數

4

色彩空間

REC 601、REC 709、REC 2020

視頻格式

4:2:2、4:4:4

SDI規范

SMPTE 259M、SMPTE 274M、SMPTE 292M、SMPTE 296M SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2036?1、SMPTE 2048?1、SMPTE 2081?10、SMPTE 2081?11、SMPTE 2081?12、SMPTE 2082?10、SMPTE 2082?11、SMPTE 2082?12及SMPTE ST2108?1

軟件開發

主機操作系統

已測試過Linux 內核版本:5.4.0-91-generic

軟件支持

支持Linux操作系統,使用V4L2框架驅動
支持AXI接口擴展外設,并支持外設使用MSI中斷
支持標準IIC和UART設備
內存模式支持USERPTR 及MMAP
支持通過IIC總線對攝像頭配置及查詢操作
支持常用操作:
  VIDIOC_DQBUF
  VIDIOC_QBUF
 VIDIOC_STREAMOFF
VIDIOC_STREAMON
VIDIOC_REQBUFS
 VIDIOC_QUERYBUF
VIDIOC_QUERYCAP
VIDIOC_QUERYCTRL
VIDIOC_G_PARM
VIDIOC_S_PARM
VIDIOC_G_FMT
  VIDIOC_S_FMT
  VIDIOC_G_CTRL
VIDIOC_S_CTRL

溫度范圍

工作溫度

-40℃ - +70℃

工作濕度

10% - 90%

存儲溫度

-40℃ - +85℃

存儲濕度

10% - 90%

應用領域

?剪輯和采集



?流媒體服務器


?廣播媒體設計


方案文檔
